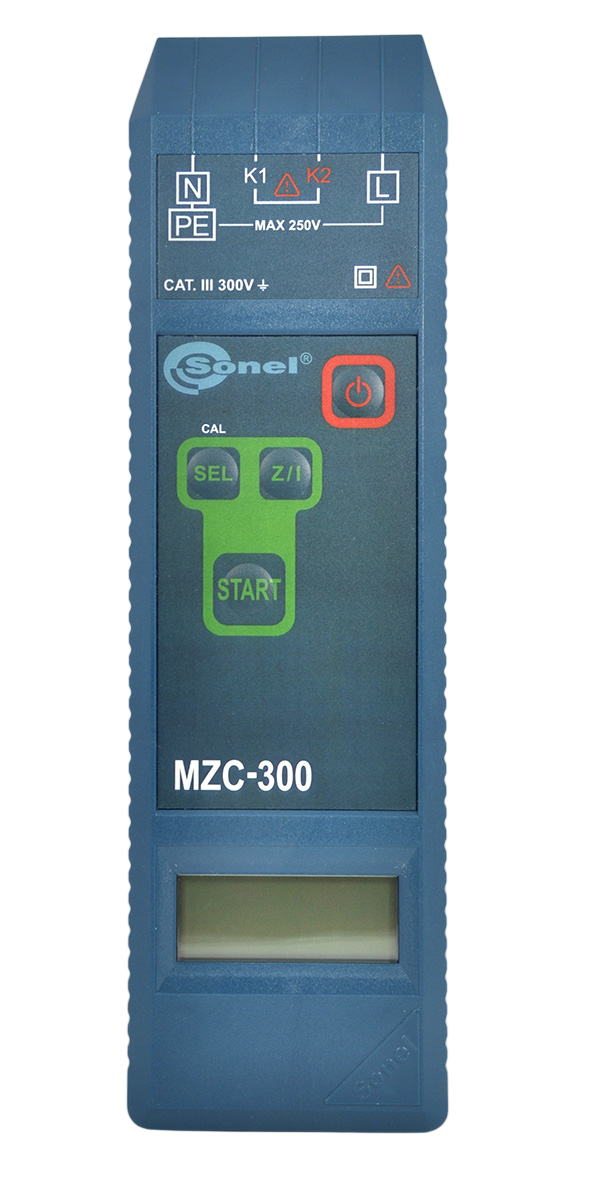

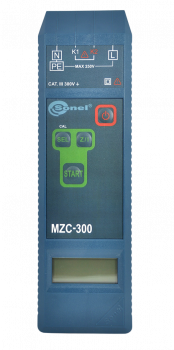

MZC-300 измеритель сопротивления петли
Измеритель параметров электрических цепей
Назначение и область применения:
Прибор производит расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. Поэтому он рекомендован для измерений в электроустановках, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. В основном - в электроустановках зданий.
Основные характеристики:
- измерение активного, реактивного и полного сопротивления петли "фаза-нуль";
- автоматический расчёт значения ожидаемого тока короткого замыкания для номинального напряжения сети;
- определение угла между векторами силы тока и напряжения в момент короткого замыкания;
- контроль целостности проводов;
- оценка сопротивления заземляющих устройств;
- измерение действующего значения напряжения переменного тока;
- проведение измерений без отключения источника питания и защит;
- время протекания измерительного тока 30 мс;
- автоматический выбор диапазона измерений;
- автоматическое самовыключение при простое в течение 120 секунд;
- память результата последнего измерения;
- автокалибровка измерительных проводов, дающая возможность применять провода различной длины.
Измерение напряжения переменного тока
| Диапазон | Разрешение | Основная погрешность |
| 0...250 В | 1 В | ± (2% и. в. + 2 ед. мл. разряда) |
- Входное сопротивление вольтметра: ≥ 200 кОм
Измерение полного сопротивления Zs
Диапазон измерения согласно IEC 61557
| Провод измерительный | Диапазон измерения Zs |
| 1,2 м | 0,13...199,9 Ом |
| 5 м | 0,15...199,9 Ом |
| 10 м | 0,19...199,9 Ом |
| 20 м | 0,25...199,9 Ом |
Диапазон отображения Zs
| Диапазон | Разрешение | Основная погрешность |
| 0,00...19,9 Ом | 0,01 Ом | ± (2% и. в + 3 ед. мл. разряда) |
| 20,0...199,9 Ом | 0,1 Ом | ± (2% и. в + 1 ед. мл. разряда) |
Измерение фазного угла петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность | Внимание |
| - 90...90° | 0,1° | ± 10° | Для угла от 0 до 30° и полного сопротивления > 0,1 Ом |
| ± 3° | Для угла > 30° и полного сопротивления > 0,1 Ом |
Диапазон отображения активного Rs и реактивного Xs сопротивления петли короткого замыкания
| Диапазон | Разрешение | Основная погрешность |
| 0,00...19,99 Ом | 0,01 Ом | ± (2% и.в. + 3 ед. мл. разряда) |
| 20,0...199,99 Ом | 0,1 Ом | ± (3% и. в. + 1 ед. мл. разряда) |
Расчёт ожидаемого тока короткого замыкания Iк (вычисленного по Zs для Un =220 В)
Диапазон измерения согласно IEC 61557
| Провод | Диапазон измерения Iк |
| 1,2 м | 1,15 А...1,84 кА |
| 5 м | 1,15 А...1,53 кА |
| 10 м | 1,15 А...1,26 кА |
| 20 м | 1,15 А...924 А |
Диапазон отображения
| Диапазон | Разрешение | Основная погрешность |
| 1,15 А...19,9 А | 0,01 А | Определяется по основной погрешности полного сопротивления петли короткого замыкания |
| 20,0 А...199,9 А | 0,1 А | |
| 200 А...1999 А | 1 А | |
| 2,00 кА...19,99 кА | 0,01 кА | |
| 20,0 кА...22,0 кА | 0,1 кА |
Контроль целостности проводов
| Порог срабатывания | Основная погрешность |
| 3 кОм | ± 10% |
Измерение сопротивления измерительных проводов
| Диапазон | Разрешение | Основная погрешность |
| 0...0,500 Ом | 0,001 Ом | ± (5% и. в + 3 ед. мл. разряда) |
Условия применения:
| Номинальное напряжение измеряемой цепи Un | 220 В |
| Диапазон напряжения, при котором выполнимо измерение | 180...250 В |
| Номинальная частота измеряемой цепи fn | 50 Гц |
| Дополнительные технические характеристики | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 и IEC 61557 |
| Категория безопасности | III 300В согласно PN-EN 61010-1 |
| Степень защиты корпуса согласно PN-EN 60529 | IP40 |
| Питание измерителя | два элемента питания алкалиновых LR6 (размер AA) |
| Температура хранения | - 20...+ 60°C |
| Время до самовыключения | 120 секунд |
| Дисплей | жидкокристаллический, 3 1/2 цифры высотой 14мм |
| заряда одного комплекта элементов питания достаточно для проведения 2000 измерений (4 измерения/мин) | |
| Стандартная комплектация: | Индекс |
| Провод измерительный 1,2м с острым зондом желтый | 113969058 |
| Провод измерительный 1,2 м с острым зондом черный | 113969050 |
| Провод для калибровки измерительных проводов (MZC-303E, MZC-300) | 113969053 |
| Футляр с ремнем (MZC-300, MZC-200, MZC-303E, MRP-XXX, MIE-500, MIC-XX00) | 227292001 |
| Зажим «Крокодил» изолированный жёлтый | 115861040 |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
| Дополнительная комплектация: | Индекс |
| Провод измерительный 10 м с острым зондом желтый | 113969043 |
| Провод измерительный 20 м с острым зондом жёлтый | 113969044 |
| Провод измерительный 5м с острым зондом жёлтый | 113969042 |
| Элемент питания щелочной (alkaline) SONEL AA LR6 1,5 V 4 шт./упак. | 115399003 |
