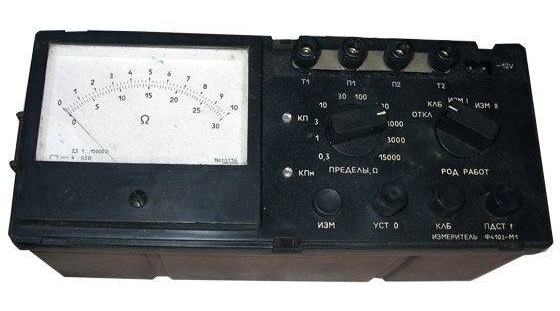

Ф4103-М1 измеритель сопротивления заземления

Ф4103-М1 измеритель сопротивления заземления - Измерительные приборы, приборы контроля
Остаток: В наличии
Код: 00000000139
13 090 р.
Купить

Измеритель сопротивления заземления, стрелочный

Диапазон измерений, Ом

Диапазон допустимых значений сопротивлений, кОм

Потенциальных Rп1,Rп2 или их сумма

Токовых Rт1,Rт2 или их сумма

0-0.3

0-2

0-1

0-1

0-3

0-6

0-3

0-10

0-30

0-12

0-6

0-100

0-300

0-1000

0-3000

0-15000

Общие данные

Класс точности

+4% на диапазоне 0-0.3Ом и +2.5% на остальных диапазонах от конечного значения диапазона.

Питание

элемент (R20, RL20) 9 шт.

Частота оперативного тока

265-310 Гц.

Время установления рабочего режима

не более 10 секунд

Время установления показаний в положении "ИЗМ I"

не более 6 секунд

Время установления показаний в положении "ИЗМII"

не более 30 секунд

Продолжительность непрерывной работы

не ограничена

Норма средней наработки на отказ

7250 часов

Средний срок службы

10 лет

Условия эксплуатации

от минус 25 ° С до плюс 55 ° С

Габаритные размеры

305х125х155 мм

Масса

не более – 2,2 кг

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие помех и так далее.

Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Пример расчет погрешности при измерении прибором Ф4103.

Измеряется сопротивление заземляющих устройств подстанции напряжением 110кВ. Температура воздуха - минус 10 град., влажность - 100%. Измеритель питается от внутреннего источника, положение измерителя горизонтально, сильных электромагнитных полей, влияющих на измерения нет.

Измеренная величина сопротивления Rx=0,15 Ом на диапазоне 0 - 0,3 Ом. В измеряемой цепи были обнаружены помехи переменного тока.

Погрешность измерения в общем случаеи вычисляется по формуле - D=D0+Dc1+Dc2+Dc3+...+Dcn, где D0 - предел основной погрешности прибора, Dcn - погрешности от влияющих факторов.

Учтем максимально возможные погрешности:

от индуктивности заземлителя

Dc1=8%

от температуры

Dc2=20-(-10)/10*4=12%

от напряжение питания

Dc3=4%

от помех переменного тока

Dc4=2%

D=D0+Dc1+Dc2+Dc3+Dc4=4+8+12+4+2=30%

Относительная погрешность Y может быть рассчитана по формуле - Y=N*D/Rx, где N - диапазон измерений, Rx - измеренное сопротивление. Имеем - Y=0.3*30/0.15=60%.
