Fluke-1623 измеритель сопротивления заземления

Измеритель сопротивления заземления Fluke 1623 позволяет измерить сопротивление заземления с помощью классического теста падения напряжения и обеспечивает тестирование ускоренными методами "Выборочный" и "Безэлектродный".

Технические характеристики:

• Диапазоны сопротивлений от 0 до 20 кОм
• Погрешность измерения ± 5%
• Напряжение тестирования 48 В
• Ток короткого замыкания более 50 мА
• Схема измерения с помощью одной кнопки
• Трех- и четырехполюсное измерение сопротивления заземления
• Четырехполюсное измерение сопротивления грунта
• Двухполюсное измерение сопротивления на переменном токе
• Выборочное тестирование без отсоединения заземляющего
   проводника (1 зажим)
• Безэлектродное тестирование контура заземления (2 зажима)
• Частота измерения 128 Гц
• Тип элемента питания 6 щелочных батарей типа AA
• Размеры, мм 110x180x240
• Вес 1,1 кг (с элементами питания)

RA Трехполюсное измерение сопротивления заземления (IEC 1557-5)
 -Измерение напряжения Vm = 48 В переменного тока
 -Ток короткого замыкания > 50 мА
 -Измерение частоты 128 Гц
 -Разрешение 0,001 Ом до 10 Ом
 -Диапазон измерения 0,001 Ом до 19,99 кОм
 -Исходная погрешность ± (2 % показаний + 3 единицы)

-Операционная ошибка ± (5 % показаний + 3 единицы)

RA Четырехполюсное измерение сопротивления заземления (IEC 1557-5)
 -Измерение напряжения Vm = 48 В переменного тока
 -Ток короткого замыкания > 50 мА
 -Измерение частоты 128 Гц
 -Разрешение 0,001 Ом до 10 Ом
 -Диапазон измерения 0,001 Ом до 19,99 кОм
 -Исходная погрешность ± (2 % показаний + 3 единицы)
 -Операционная ошибка ± (5 % показаний + 3 единицы)


RA Трехполюсное измерение сопротивления заземления с использованием токовых клещей
 -Измерение напряжения Vm = 48 В переменного тока
 -Ток короткого замыкания > 50 мА
 -Измерение частоты 128 Гц
 -Разрешение 0,001 Ом до 10 Ом
 -Диапазон измерения 0,001 Ом до 19,99 кОм
 -Исходная погрешность ± (7 % показаний + 3 единицы)
 -Операционная ошибка ± (10 % показаний + 5 единиц)

RA Четырехполюсное выборочное измерение сопротивления заземления с использованием токовых клещей
-Измерение напряжения Vm = 48 В переменного тока
-Ток короткого замыкания > 50 мА
-Измерение частоты 128 Гц
-Разрешение 0,001 Ом до 10 Ом
-Диапазон измерения 0,001 Ом до 19,99 кОм
-Исходная погрешность ± (7 % показаний + 3 единицы)
-Операционная ошибка ± (10 % показаний + 5 единиц)

Безэлектродное измерение контура заземления

-Измерение напряжения Vm = 48 В переменного тока
-Измерение частоты 128 Гц (125 Гц по заявке)
-Ток помех (Iext) Максимум I ext = 10 A (перем.тока) (RA < 20 Ом)
 -Максимум I ext = 2 A (перем.тока) (RA < 20 Ом)
-Разрешение 0,001 Ом до 0,1 Ом
-Диапазон измерения 0,001 Ом до 199,9 кОм
-Исходная погрешность ± (7 % показаний + 3 единицы)
-Операционная ошибка ± (10 % показаний + 5 единиц)

Требования к окружающей среде

-Рабочая температура от -10°C до +50°C
-Рабочая температура от 0°C до +35°C
-Допустимая температура от -18°C до +28°C
-Температура хранения от -20°C до +60°C
-Климатический класс C1 (IEC 654-1), от -5°C до + 45°C, 5 % - 95 % RH
-Степень защиты IP56 для корпуса, IP40 для крышки аккумуляторного отсека согласно EN 60529

Механические и общие характеристики

-Дисплей 1999-цифровой ЖК-дисплей со специальными символами, высота цифр 25 мм, флюоресцентная фоновая подсветка
-Размер 133 мм x 187 мм x 250 мм
-Вес 1,1 кг (включая батареи)
-Гарантия Два года
-Время работы батареи Стандартно > 3000 измерений


Стандартный комплект:

• Измеритель Fluke 1623
• 2 измерительных щупа
• Батареи
• Руководство пользователя

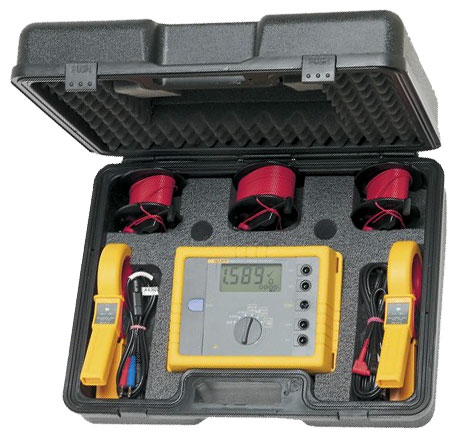

  Комплект поставки kit:

• Измеритель Fluke 1623
• 2 измерительных щупа
• 4 заземляющих электрода
• 3 катушки с проводами (2-25 м, 1-50 м)
• 2 клещей (одни индуцирующие, одни измеряющие)
• Батареи
• Руководство пользователя
• Прочный футляр для переноски
