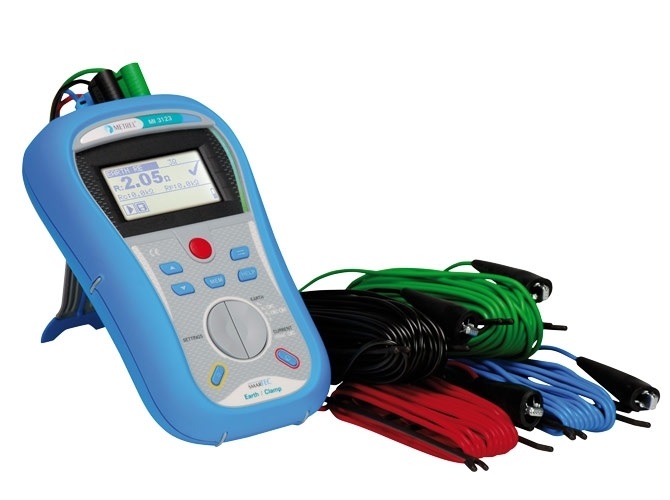

MI-3123 измеритель сопротивления заземления
Прибор MI 3123SMARTEC Earth/Clamp предназначен для измерения сопротивления всех видов систем заземления и поддерживает 4-проводный метод, 4-проводный метод с использованием одних клещей, метод двух клещей, при котором не требуется разъединения заземляющих электродов, а также 4-проводный метод измерения удельного сопротивления грунта. Запатентованная методика измерений обеспечивает точные результаты и исключает влияние блуждающих токов. Корпус прибора отличается эргономичностью и надежностью. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, которые по цвету позволяют пользователю издалека быстро оценивать результаты измерений в виде «соответствует» / «не соответствует». Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции:
- Измерение сопротивления заземления по 4-проводной схеме
- Измерение сопротивления заземления по 4-проводной схеме с использованием одних клещей
- Измерение удельного сопротивления грунта по 4-проводной схеме
- Измерение сопротивления заземления с использованием двух клещей
- Измерение действующего значения тока (TRMS)
Отличительные особенности:
- Оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный)
- Прибор сигнализирует о наличии помех (блуждающих токов), а также о слишком высоком сопротивлении между измерительным штырем и грунтом
- Встроенная память позволяет сохранить 1500 измерений
- Подключение к ПК посредством RS-232- или USB- соединения
- Опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений
- Магнит для фиксации прибора рядом с испытываемым объектом
- Размеры: 135 x 230 x 75 мм
- Масса (без батарей): 0,85 кг
Комплект поставки MI-3123:
- Прибор SMARTEC Earth/Clamp
- Мягкий ремень на руку
- Измерительный кабель 4,5 м (синий)
- Измерительный кабель 4,5 м (красный)
- Измерительный кабель 20 м (зеленый)
- Измерительный кабель 20 м (черный)
- Измерительные штыри, 4 шт
- Адаптер питания + 6 батарей NiMH, AA
- Инструкция по эксплуатации на CD
- Краткая инструкция по эксплуатации
- Свидетельство о метрологической аттестации
- Книга “Measurements on electric installations” на CD
Технические характеристики
|
Функции |
Диапазон измерений |
Разрешение |
Погрешность измерений |
| Сопротивление заземления (4-проводный метод, с использованием одних клещей или без) | 0,00…19,99 Ом | 0,01 Ом | ±(3 % от измер. + 3 емр) |
| 20,0…199,9 Ом | 0,1 Ом | ±(3 % от измер. + 3 емр) | |
| 200…1999 Ом | 1 Ом | ±5 % от измер. | |
| 2000…9999 Ом | 1 Ом | ±10 % от измер. | |
| Сопротивление заземления (метод двух клещей) | 0,00…19,99 Ом | 0,01 Ом | ±(10 % от измер. + 10 емр) |
| 20,0…30,0 Ом | 0,1 Ом | ±20 % от измер. | |
| 30,1...39,9 Ом | 0,1 Ом | ±30 % от измер. | |
| Удельное сопротивление | 0,0…99,9 Ом?м | 0,1 Ом?м | Рассчитывается исходя из погрешности сопротивления заземления (4-проводный метод) |
| 100…999 Ом?м | 1 Ом?м | ||
| 1,00…9,99 кОм?м | 0,01 кОм?м | ||
| 10k…99,9 кОм?м | 0,1 кОм?м | ||
| >100 кОм?м | 1 кОм?м | ||
| Ток TRMS | 0,0 mA…99,9 мA | 0,1 мA | ±(3 % от измер. + 3 емр) |
| 100 mA…999 мA | 1 мA | ±(3 % от измер. + 3 емр) | |
| 1,00 A…19,99 A | 0,01 A | ±(3 % от измер. + 3 емр) | |
| Питание | 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА) | ||
| Частота | 10…550 Гц | ||
| Чередование фаз | 1.2.3 или 3.2.1 | ||
| Питание | 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА) | ||
| Категория перенапряжения | 50V CAT IV | ||
| Степень защиты | Двойная изоляция | ||
| Рабочие условия | От -10 до 40 С ° | ||
| Подключение к ПК | RS 232 или USB |
