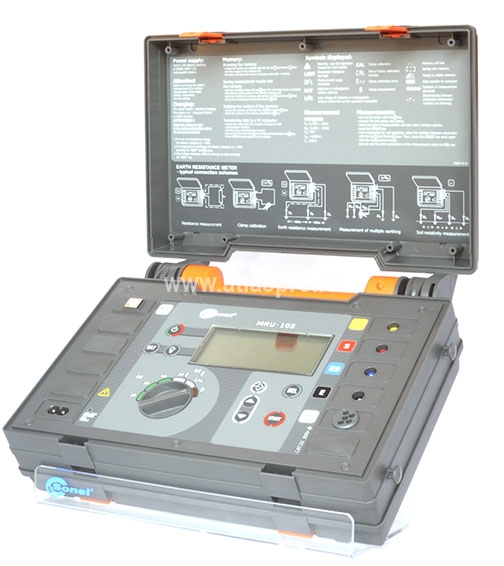

MRU-105 измеритель сопротивления изоляции
Предназначен для измерения сопротивления заземляющих устройств и удельного сопротивления грунта. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов). Прибор MRU-105 укомплектован токоизмерительными клещами для проведения измерений заземляющих устройств без разъединения заземлителей. Уникальная конструкция катушек с измерительными проводами позволяет разматывать провод с сохранением контакта с зондом.
Основные характеристики:
- Измерение сопротивления заземляющих устройств трех- и четырехполюсным методами
- Измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами
- Возможность измерения многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей)
- Измерение сопротивления двух- и четырехполюсным методами
- Высокая помехоустойчивость
- Высокая точность
- Память 300 результатов измерений
- Передача данных в компьютер
- Питание - аккумуляторы типа SONEL NiMH 7,2 V
Основные технические характеристики MRU-105
| Стандартная комплектация: | Индекс |
| Провод измерительный 1,2м с разъемами "банан" желтый | WAPRZ1X2YEBB |
| Провод измерительный 2,2 м с разъемами "банан" черный | WAPRZ2X2BLBB |
| Провод измерительный 25 м на катушке с разъёмами "банан" голубой | WAPRZ025BUBBSZ |
| Провод измерительный 25 м на катушке с разъемами "банан" красный | WAPRZ025REBBSZ |
| Провод измерительный 50м на катушке с разъемами "банан" желтый | WAPRZ050YEBBSZ |
| Зонд измерительный для забивки в грунт 30 см | WASONG30 |
| Зонд острый с разъемом «банан» желтый | WASONYEOGB1 |
| Зажим "Крокодил" изолированный черный K01 | WAKROBL20K01 |
| Кабель последовательного интерфейса USB | WAPRZUSB |
| Кабель сетевой | WAPRZLAD230 |
| Аккумуляторная батарея NiMH SONEL-05 7,2V | WAAKU05 |
| Ремни "Свободные руки" | WAPOZSZE1 |
| Футляр с ремнём L2 | WAFUTL2 |
| Клещи измерительные C-3 | WACEGC3OKR |
| Дополнительная комплектация: | Индекс |
| СОНЭЛ Протоколы | |
| Зонд измерительный для забивки в грунт 80 см | WASONG80 |
| Футляр для двух зондов 80 см | WAFUTL3 |
| Футляр для двух зондов (80см) | WAFUTL3 |
Номер в Госреестре: 41925-09
Класс защиты: III 300 В согласно PN-EN 61010-1
Температурный диапазон: 0..+ 40° C
Габариты ШxВxГ: 295×95×222 мм
Масса: 1,7 кг
Технические характеристики
|
Диапазон отображения |
Разрешение |
Погрешность |
|
0,00...9,99 Ом |
0,01 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
10,0...99,9 Ом |
0,1 Ом |
± (2% и. в. + 2 ед. мл. разряда) |
|
100...999 Ом |
1 Ом |
± (2% и. в. + 2 ед. мл. разряда) |
|
1,00...9,99 кОм |
0,01 кОм |
± (2% и. в. + 2 ед. мл. разряда) |
|
10,0...20,0 кОм |
0,1 кОм |
± (2% и. в. + 2 ед. мл. разряда) |
|
Диапазон отображения |
Разрешение |
Погрешность |
|
0,00...9,99 Ом |
0,01 Ом |
± (8% и. в. + 3 ед. мл. разряда) |
|
10,0...99,9 Ом |
0,1 Ом |
± (8% и. в. + 2 ед. мл. разряда) |
|
100...999 Ом |
1 Ом |
± (8% и. в. + 2 ед. мл. разряда) |
|
1,00...9,99 кОм |
0,01 кОм |
± (8% и. в. + 2 ед. мл. разряда) |
|
10,0...20,0 кОм |
0,1 кОм |
± (8% и. в. + 2 ед. мл. разряда) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0,00...9,99 Ом |
0,01 Ом |
± (2% и. в. + 3 ед. мл. разряда) |
|
10,0...99,9 Ом |
0,1 Ом |
± (2% и. в. + 2 ед. мл. разряда) |
|
100...999 Ом |
1 Ом |
|
|
1,00...9,99 кОм |
0,01 кОм |
|
|
10,0...99,9 кОм |
0,1 кОм |
|
|
100...999 кОм |
1 кОм |
|
Погрешность измерения активного сопротивления RS и RH в случае измерения без использования клещей |
|
± 5% от суммы отображённых значений (RE + RS + RH) |
|
Погрешность измерения активного сопротивления RS и RH в случае измерения c использованием клещей |
|
± 10% от суммы отображённых значений (RE + RS + RH) |
|
Диапазон |
Разрешение |
Погрешность основная |
|
0...40 В |
1 В |
± (10% и.в + 1 ед.мл.разряда) |
|
Дополнительные технические характеристики |
|
|
Класс изоляции |
двойная, согласно PN-EN61010-1 и IEC 61557 |
|
Категория безопасности |
III 300 В согласно PN-EN 61010-1 |
|
Степень защиты корпуса PN-EN 60529 |
IP54 |
|
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения |
24 В |
|
Максимальное измерительное напряжение шумов |
40 В |
|
Частота измерительного тока |
128 Гц |
|
Напряжение измерительное |
40 В |
|
Ток измерительный |
225 мА |
|
Максимальное сопротивление измерительных зондов |
50 кОм |
|
Подача сигнала при слишком малом токе клещей |
0,5 мА |
|
Питание измерителя |
пакет аккумуляторов типа SONEL NiCd 7,2 В |
|
Питание зарядки аккумуляторов |
100...250 В/50(60) Гц, 100 мА |
|
Время зарядки аккумуляторов в режиме зарядки |
макс. 3 часа |
|
Время для выполнения измерений: |
|
|
Сопротивление заземления по 3-х полюсной схеме с использованием клещей |
< 20 секунд |
|
Сопротивления грунта |
< 16 секунд |
|
Температура номинальная |
- 20...+ 25°C |
|
Температура хранения |
- 20...+ 60°C |
|
Стандарт качества |
разработка, проект и производство согласно ISO 9001 |
