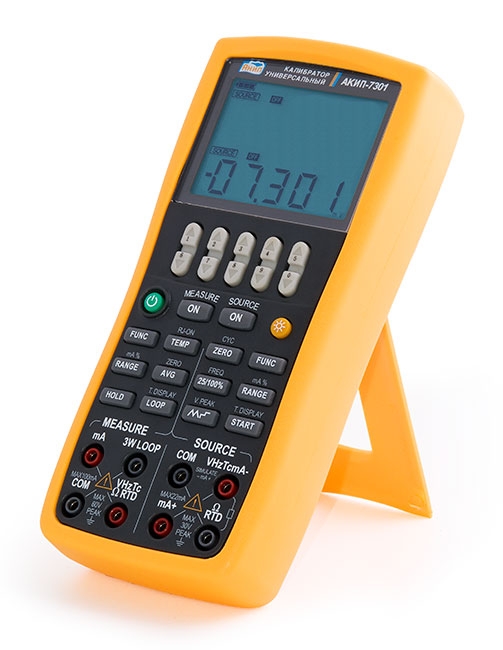

Калибратор АКИП-7301
калибратор универсальный (для вторичной аппаратуры); базовая погрешность 0,02%; осн. измер. и выходные функции: пост. напряжение (1мкВ…50В/10В), пост. ток (1мкА…50мА/22мА), сопротивление (0,01Ом…5,5кОм), частота (0,1Гц...11кГц/110кГц), термопара, термосопротивление, давление (ч/з опционные модули давления), напряжение петли (24В), выходные импульсы (до 10.000), коммутатор, подсчет кол-ва переключений с усреднением; 2 канала для одновременного измерения и подстройки; разрешение: 5 разр. измерит./ 6 разр. вых. процессов; возможность изм. сопротивления по 2-х и 3-х пр схеме; подсветка дисплея; автовыключение; 4х1,5В (тип ААА); 205х95х42 мм, 500 гр+
Базовая модель АКИП-7301 - многофункциональный измеритель и имитатор сигналов от первичных преобразователей для калибровки и поверки вторичной аппаратуры
Модификации: АКИП-7302 имеет только режим имитатора (источник сигналов), АКИП-7303 – измеритель и имитатор термопар и термосопротивлений, АКИП-7304 – измеритель и имитатор постоянного напряжения и токовой петли Основные измерительные и выходные функции: пост. напряжение, пост. ток, сопротивление, частота, термопара, термосопротивление, давление (через модули давления), напряжение петли, выходные импульсы, коммутатор, подсчет количества переключений с усреднением
Базовая погрешность 0,02%
Высокое разрешение: 5 разрядов измерителя, 6 разрядов выходных функций (процессов)
Два независимых канала для одновременного измерения и подстройки выходного сигнала при корректировке процесса в реальном масштабе времени (тест клапанов, датчиков, преобразователей и др.)
Возможность измерения сопротивления по 2-х и 3-х проводной схеме Малогабаритный, высокоточный, легкоуправляемый
Старшая модель серии АКИП-7301 представляет собой универсальный, легкий в использовании, многофункциональный калибратор промышленных процессов. Это портативное устройство, позволяющее тестировать и калибровать практически любые устройства непосредственно в местах их установки (поверка вторичной аппаратуры). Это идеальное решение для специалистов, нуждающихся в многофункциональных устройствах измерения и генерирования сигналов, но не претендующих на автоматическое документирование работ или возможность подключения к компьютеру.
АКИП-7301 позволяет моделировать, генерировать и измерять целый ряд параметров, включая напряжение, ток, сопротивление, частоту и давление в диапазоне 2,5 кПа …70 МПа (с любым из 32-х прецизионных модулей давления АРМ), а также тестировать и калибровать терморезисторы и термопары. Особенностью калибратора является то, что в отличие от многих аналогов своего ценового диапазона, он имеет режим имитации сигнала расходомера (прувера), проходного счетчика – импульсных посылок с заданной частотой и количеством импульсов, а также соответствующих стартовых и стоповых импульсов.
АКИП-7301 позволяет одновременно просматривать входные (гнезда «Измерение») и выходные значения параметров («Источник»). Быстрая диагностика и проверка линейности параметров возможна с помощью встроенной функции изменения с шагом 25% (по току). Диагностика облегчается генерированием сигнала с автоматическим линейным (пилообразным) изменением и шагом.
АКИП-7302 в отличие от АКИП-7301 только выдают выходные значения параметров (только функция калибратора «Источник»)
Обладая широким функциональным диапазоном, приборы серии сохраняют простой и интуитивно понятный пользовательский интерфейс. Калибраторы оснащены дисплеем с подсветкой, что обеспечивает возможность работы в условиях плохой освещенности. С учетом разрядности индикатора и размера символов это значительно облегчает считывание результатов.
Форма корпуса обеспечивает удобное размещение калибратора в руке, а съемный полиуретановый кожух, надежно защищает прибор от повреждений, в том числе от попадания капель. Имеется откидная подставка для устойчивого наклонного размещения на рабочей поверхности.
Технические данные:
| Функция «Измерения» | ||||
| Режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 50 мВ | -5 мВ…55 мВ | 1 мкВ | 0,02 %+10 емр* |
| 500 мВ | -10 мВ…550 мВ | 10 мкВ | 0,02 %+2 емр | |
| 5 В | -0,1 В…5,5 В | 0,1 мВ | 0,02 %+5 емр | |
| 50 В | 0 В…55 В | 10 мВ | 0,02 %+5 емр | |
| Постоянный ток | 50 мА | - 5 мА …50 мА | 1 мкА | 0,02 %+2 емр |
| Частота | 100 Гц | 2…110 Гц | 0,1 Гц | 0,02 % |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1…11 кГц | 0,1 кГц | ||
| Сопротивление | 500 Ом | 0 Ом…550 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 5 кОм | 0 кОм…5,50 кОм | 0,1 Ом | 0,02 %+0,5 Ом | |
| Измерение температуры с помощью термопар | R | -40…1760 0C | 1 0C | 1,5 0C |
| S | -20 …1760 0C | 1,5 0C | ||
| K | -200,0…1370,0 0C | 0,10C | 0,9 0C | |
| E | -200,0…1000,0 0C | 0,6 0C | ||
| J | -200,0…1200,0 0C | 0,7 0C | ||
| T | -200,0 …400,0 0C | 0,6 0C | ||
| N | -200,0…1300,0 0C | 1 0C | ||
| B | 400…1800 0C | 10C | 2 0C | |
| Измерение температуры с помощью термосопротивления | PT100 | -200,0…850,0 0C | 0,10C | 0,8 0C |
| PT1000 | -200 …630 0C | 0,4 0C | ||
| Cu50 | -50,0…150,00C | 0,6 0C | ||
| Измерение давления с помощью модулей давления | 32 типа модулей серии АРМ | 2,5 кПа…70МПа | 5 разрядов | 0,025…0,05 % |
| Функция калибратора ( источник сигналов) | ||||
| Выходной режим | Предел | Диапазон измерений | Разрешение | Погрешность |
| Постоянное напряжение | 100 мВ | -10 мВ…110 мВ | 1 мкВ | 0,02 %+10 емр |
| 1 В | -0,1 В…1,1 В | 10 мкВ | 0,02 %+10 емр | |
| 10 В | -1 В…11 В | 0,1 мВ | 0,02 %+ 10 емр | |
| Постоянный ток | 20 мА | 0…22 мА | 1 мкА | 0,02 %+10 емр |
| Частота | 100 Гц | 2…110 Гц | 0,1 Гц | ±2 емр |
| 1 кГц | 0,1…1,1 кГц | 1 Гц | ||
| 10 кГц | 0,1…11 кГц | 0,1 кГц | ||
| 100 кГц | 1 кГц…110 кГц | 1 кГц | ||
| Импульсы | 100 Гц | 10…10000 имп. | 1 имп | ±2 емр |
| 1 кГц | ||||
| 10 кГц | ||||
| 100 кГц | ||||
| Переключатель (коммутатор) | 100 Гц | 0,1 Гц | ±2 емр | |
| 1 кГц | 1 Гц | |||
| 10 кГц | 0,1 кГц | |||
| 100 кГц | 1 кГц | |||
| Сопротивление | 400 Ом | 0 Ом…400 Ом | 0,01 Ом | 0,02 %+0,1 Ом |
| 4 кОм | 0 кОм…4 кОм | 0,1 Ом | 0,02 %+1 Ом | |
| 40 кОм | 0…40 кОм | 1 Ом | 0,1 %+10 Ом | |
| Имитация статической хар- ки термопары | R | -40…1760 0C | 1 0C | 1,5 0C |
| S | -20 …1760 0C | 1,5 0C | ||
| K | -200,0…1370,0 0C | 0,1 0C | 0,9 0C | |
| E | -200,0…1000,0 0C | 0,6 0C | ||
| J | -200,0…1200,0 0C | 0,7 0C | ||
| T | -200,0 …400,0 0C | 0,6 0C | ||
| N | -200,0…1300,0 0C | 1 0C | ||
| B | 400…1820 0C | 1 0C | 2 0C | |
| Имитация статической хар-ки термосопротивления | PT100 | -200,0…850,0 0C | 0,1 0C | 0,8 0C |
| PT1000 | -200 …630 0C | 0,4 0C | ||
| Cu50 | -50,0…150,00C | 0,6 0C | ||
| Имитация статической хар- ки модулей давления | 32 типа модулей серии АРМ | 2,5 кПа …70 МПа | 5 разрядов | 0,025…0,05 % |
| Петля | 24 В при макс.токе 25 мА | 10 % | ||
| Общие характеристики | ||||
| Питание | 6В, | |||
| Условия эксплуатации | 0…50 0C (≤80%) | |||
| Условия хранения | -10…55 0C (≤90%) | |||
| Исполнение | МЭК 61010; макс. напряжение вход - до 600Впик; выход – до 30В (пост) | |||
| Время самопрогрева | 10 минут | |||
| Дисплей | ЖКИ 68 х 36 мм (2-х строчный) | |||
| Подсветка | Есть (с регулировкой 0…9000с) | |||
| Массо-габаритные показатели | 205х95х42 мм, 500 гр. | |||
| Комплект поставки | 2 к-та измерительных проводов (4 шт), тестовые наконечники (2), зажимы крокодил (2), предохранитель (2), инструкция, сумка-чехол (1) | |||
* емр – единиц младшего разряда
