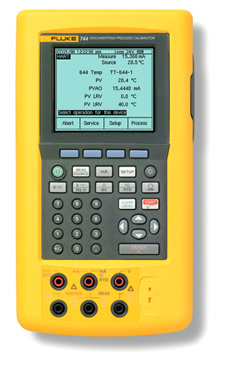

Калибратор Fluke-744

Многофункциональный документирующий калибратор технологического оборудования Fluke 744 прочный и надежный портативный прибор для калибровки и диагностики контрольно-управляющей аппаратуры. Fluke 744 имеет двусторонний интерфейс с компьютером. Позволяет скачивать процедуры, списки и инструкции из ПК, имеющиеся в программном обеспечении, или пересылать на компьютер данные для печати, архивирования и анализа. Расширенная память калибратора может хранить недельные данные по калибровке и измерительным процедурам. Основным его отличием от модели Fluke 743B является многосторонняя поддержка протокола HART (Highway Addressable Remote Transducer).

Особенности калибратора Fluke 744:

• Измеряет напряжение (В), ток (мА), сигналы RTD и термопар, частоту и сопротивление датчиков тестеров, трансмиттеров и других приборов
• Возбуждает / моделирует напряжение (В), ток (мА), термопары, сигналы RTD, частоту, сопротивление и давление для калибровки трансмиттеров
• Во время проверки мощные трансмиттеры питаются от замкнутой цепи с одновременным измерением тока (мА)
• Измеряет / создает давление при помощи любого из 29 модулей давления Fluke 700Pxx Pressure Module
• Создает и приводит в действие автоматизированные процедуры "as-found / as-left" (измерено / оставлено) для соответствия программам качества или требованиям. Записывает и документирует результаты
• До одной недели сохраняет загруженные алгоритмы и результаты калибровки
• Использует много функций, таких как "autostep" (автоматическое задание шага), ввод пользователем значений во время теста, проверку одно- и двух- позиционных переключателей, проверку значения квадратного корня показаний поточных датчиков
• Яркий двойной дисплей белого цвета. Одновременно отображает выдаваемые и измеряемые параметры
• NiMH-аккумулятор, рассчитанный на 10 часов непрерывного использования
• Работа с коротко-импульсными RTD трансмиттерами и контроллерами с длиной импульса до 1 мс
• Поставляется с демонстрационной версией программного обеспечения DPC/Track
• Совместим со многими пакетами программного обеспечения Asset Management от фирм Beamex, Blue Mountain, Cornerstone, Fisher-Rosemont, Honeywell, Siemens, Yokogawa и On Time Support и др

Возможности HART:

Fluke 744 призван выполнять практически все повседневные задачи, требующие обычно отдельного вспомогательного устройства для подключения к HART-коммуникациям Фактически, он обладает возможностями передачи HART-коммуникатора модели 275.

• Не требует внешней коробки и второго прибора для каждодневной калибровки и обслуживания аппаратуры HART
• Обладает быстрой связью HART
• Поддерживает популярные модели HART трансмиттеров, обладая большим набором ориентированных на конкретное устройство команд, чем какой-либо другой калибратор HART
• Работает с группой главных устройств, в пакетном режиме и с многоточечной конфигурацией
• Легко обновляется при добавлении дополнительных приборов и выпуске новых версий HART
• Опрашивает для определения типа устройства, производителя, модели, меток
• Перенастраивает конфигурацию карты распределения сенсоров датчиков температуры с двумя сенсорами
• Считывает основные переменные HART PV и выходящий цифровой сигнал интеллектуального трансмиттера, при измерении аналогового тока (мА) выхода
• Считывает и записывает функции конфигурации HART для полевой регулировки идентификационных меток PV, демпфирует и производит другие конфигурационные установки верхнего уровня
• Переименовывает интеллектуальные трансмиттеры, считывая и прописывая идентификационные метки HART

Fluke 744 поддерживает набор команд, содержащийся в версии 5.7 протокола HART. Обладая встроенной памятью объемом 2 Мб, модель Fluke 744 поддерживает значительный комплект командных инструкций HART:

• Универсальные команды обеспечивают функции, встроенные во все виды полевых устройств, например, считывание наименование производителя и типа устройства, считывание основных переменных (PV), или токового выхода и процента диапазона
• Основные практические команды - общие для большинства, но не для всех устройств функции, например, считывание многих переменных, установка времени демпфирования или проверка обратной связи
• Специальные команды - функции, присущие только отдельным полевым устройствам, например, подгонка датчик

Поддерживаемые режимы работы HART

• Режим "Point to Point" (от точки к точке), наиболее часто используемый, присоединяет 744 к одному HART-устройству в цепи 4-20 мА.
• В Multi-Drop (многоточечном) режиме , несколько приборов HART могут быть подключены к одной шине. 744 осуществляет поиск и идентификацию адреса каждого устройства и позволяет выбрать те из них, которые нуждаются в калибровке
• В пакетном режиме, прибор HART осуществляет пакетную передачу данных без получения запроса от главного устройства. 744 позволяет отключить трансмиттеры от этого режима на время испытаний или калибровки, а затем вновь включить его.
