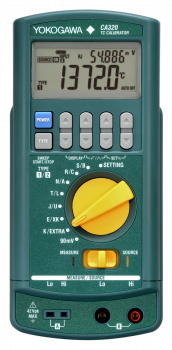

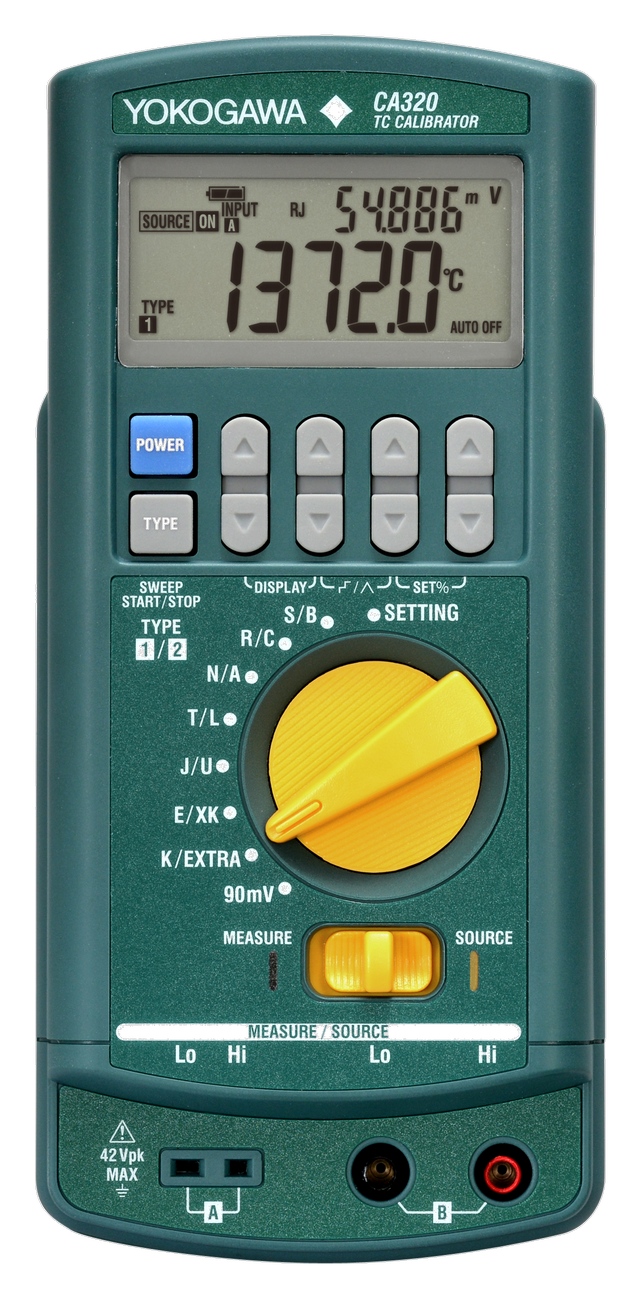

Калибратор сигналов термопар CA320
Калибратор предназначен для проверки и калибровки термопар в полевых и лабораторных условиях. Калибратор в качестве источника поддерживает 16 типов термопар и в качестве термометра может измерять выходные сигналы термопары.
- Базовая погрешность: 0,5°C (типичная для термопары типа К) *Включая внутреннюю компенсацию температуры холодного спая.
- Поддерживает 16 типов стандартов термопар (JIS/IEC/DIN/ASTM/GOST R).
- На поддисплее отображается значение источника напряжения и шкала в %.
- Поддерживает различные типы сигналов источника (автоступенчатый/линейная развертка/ступенчатый/перепад).
- Поддерживает другие типы термопар с помощью функции источника мВ.
- Может использоваться в качестве термометра для измерения выходного сигнала термопары.
Технические характеристики
|
Термопара |
Погрешность (1 год) |
Характеристика |
||
|
Температурный диапазон |
Погрешность источника [°C] |
Погрешность измерений [°C] |
||
|
K |
-200.0°C ≤ t < 0.0°C |
0.5+|t| x 0.3% |
0.5+|t| x 0.3% |
IEC60584-1 JIS C1602 |
|
0.0°C ≤ t < +500.0°C |
0.5 |
0.5 |
||
|
+500.0°C ≤ t ≤ +1372.0°C |
0.5+(t-500) x 0.03% |
0.5+(t-500) x 0.02% |
||
|
E |
-250.0°C ≤ t < -200.0°C |
1.1+(|t|-200) x 2.0% |
1.1+(|t|-200) x 2.0% |
IEC60584-1 |
|
-200.0°C ≤ t <0.0°C |
0.5+|t| x 0.3% |
0.5+|t| x 0.3% |
||
|
0.0°C ≤ t < +500.0°C |
0.5 |
0.5 |
||
|
+500.0°C ≤ t ≤ +1000.0°C |
0.5+(t-500) x 0.02% |
0.5+(t-500) x 0.02% |
||
|
J |
-210.0°C ≤ t < 0.0°C |
0.5+|t| x 0.3% |
0.5+|t| x 0.3% |
IEC60584-1 |
|
0.0°C ≤ t≤ +1200.0°C |
0.5+t x 0.02% |
0.5+t x 0.02% |
||
|
T |
-250.0°C ≤ t < -200.0°C |
1.1+(|t|-200) x 2.5% |
1.1+(|t|-200) x 2.5% |
IEC60584-1 |
|
-200.0°C ≤ t < 0.0°C |
0.5+|t| x 0.3% |
0.5+|t| x 0.3% |
||
|
0.0°C ≤ t ≤ +400.0°C |
0.5 |
0.5 |
||
|
N |
-200.0°C ≤ t < 0.0°C |
0.6+|t| x 0.4% |
0.6+|t| x 0.3% |
IEC60584-1 |
|
0.0°C ≤ t ≤ +1300.0°C |
0.6 |
0.6 |
||
|
L |
-200.0°C ≤ t < 0.0°C |
0.5+|t| x 0.15% |
0.5+|t| x 0.15% |
DIN 43710 |
|
0.0°C ≤ t≤ +900.0°C |
0.5 |
0.5 |
||
|
U |
-200.0°C ≤ t < 0.0°C |
0.5+|t| x 0.2% |
0.5+|t| x 0.2% |
DIN 43710 |
|
0.0°C ≤ t≤ +600.0°C |
0.5 |
0.5 |
||
|
R |
-20.0°C ≤ t < 0.0°C |
2.0 |
2.0 |
IEC60584-1 |
|
0.0°C ≤ t < +100.0°C |
2.0 |
1.4 |
||
|
+100.0°C ≤ t ≤ +1767.0°C |
1.4 |
1.4 |
||
|
Диапазон |
Диапазон измерений и источника |
Разрешение |
Погрешность (1 год) |
Примечания |
|
|
Установки Показаний |
Сдвиг |
||||
|
90 мВ |
От –11.000 до +99.999 мВ |
1 мкВ |
0.015% |
10 мкВ |
Максимальный выходной ток: 1 мА |
