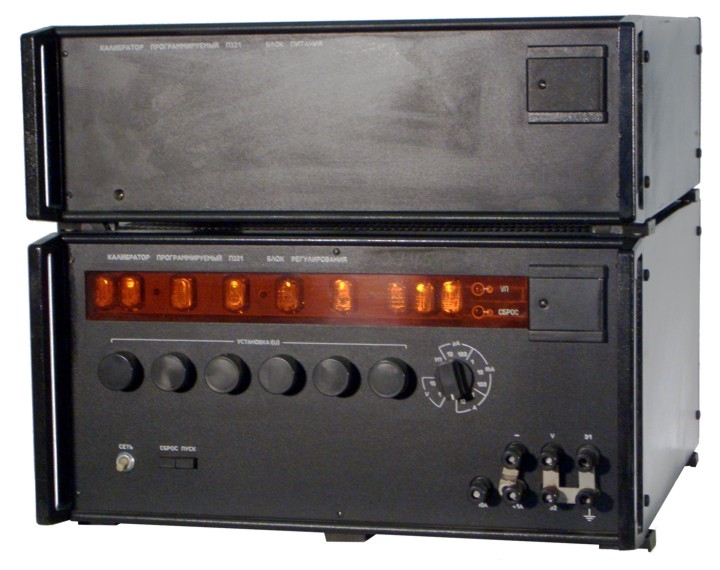

П-321 калибратор
Калибратор: 10мкВ-1000В, 1нА-0.1А
Калибратор П 321 с ручным и программным управлением применяется в автоматизированных поверочных установках, а также как самостоятельный прибор для поверки аналоговых и цифровых приборов постоянного тока.
Калибратор обеспечивает:
- выдачу калиброванных токов в диапазоне от 10 -9 А до 10 А;
- выдачу калиброванных напряжений в диапазоне от 10 -5 В до 10 В;
- дистанционное (программное) управление, включая установку предела и уровня выходного параметра;
- управление уровнем выходного параметра осуществляется в двоично-десятичном коде 8-4-2-1.
Пределы допускаемых основных погрешностей калиброванных токов и напряжений не превышают значений, указанных в таблице.
|
Предел калиброванного тока (напряжения) |
Предел допускаемой основной погрешности калиброванных токов (напряжений) |
|
10 мкА 100 мкА 1 мА 10 мА 100 мА 1 А 10 А 1 В 10 В |
± [10 · Ik · (0,01 + Y НЭ + Y RN ) + 2] мА ± [10 · Ik · (0,005 + Y НЭ + Y RN ) + 1] нА ± [10 · Ik · (0,005 + Y НЭ + Y RN ) + 0,01] мкА ± [10 · Ik · (0,005 + Y НЭ + Y RN ) + 0,1] мкА ± [10 · Ik · (0,005 + Y НЭ + Y RN ) + 1] мкА ± [10 · Ik· (0,01 + Y НЭ + Y RN ) + 0,5] мА ± [10 · Ik · (0,01 + Y НЭ + Y RN ) + 0,5] мА ± [30 · Uk + Y НЭ ·Uk·10 4 + 10] мкВ ± [20 · Uk + Y НЭ · Uk·10 4 + 50] мкВ |
Примечание:
- Ik (Uk) - безразмерная величина, численно равная значению устанавливаемого калиброванного тока в мкА, мА, А на соответствующих пределах (значению устанавливаемого калиброванного напряжения в В).
- Y НЭ , Y RN - безразмерные величины, численно равные классам точности нормального элемента и меры электрического сопротивления, применяемым при калибровке.
- Пределы допускаемого значения основной погрешности указаны для нагрузки, не превышающей 10 % допустимого значения.
Допускаемая основная погрешность должна сохраняться в указанных пределах в течение 8 часов после калибрования.
|
Нормальный элемент класса точности |
0,001 |
|
|
Меры электрического сопротивления класса точности |
0,002 |
|
|
Напряжение питания, В |
220 ± 22 |
|
|
Частота, Гц |
50 ± 1 |
|
|
Температура окружающего воздуха, о С |
от + 10 до + 35 |
|
|
Относительная влажность при 25 о С, % |
80 |
|
|
Габаритные размеры, мм |
||
|
- блока регулирования |
488х250х535 |
|
|
- блока питания |
488х170х535 |
|
|
Масса, кг |
||
|
- блока регулирования |
25 |
|
|
- блока питания |
20 |
|
