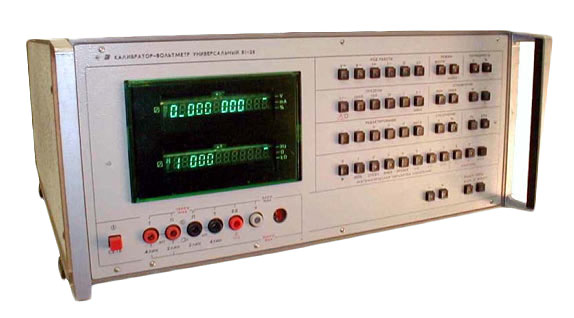

В1-28 калибратор

Остаток: В наличии

Код: 000388

498 000 р.

Калибратор-вольтметр универсальный; КОП; U- 0,1мкВ-1кВ; U~ 1мкВ-700В( 0,1Гц-100кГц); I- 0,1нА-2А; I~1нА-2А( 0,1Гц-100кГц); R 1Ом- 10МОм

Универсальный калибратор – вольтметр В1-28 представляет собой многофункциональный точный прибор с жесткими условиями эксплуатации, предназначенный для поверки, калибровки и исследований широкой номенклатурной группы приборов и устройств измерительного и генераторного типа, как в составе автоматизированных систем, взаимодействующих через канал общего пользования, так и автономно.

Спецификация:

В режимах ручного, дистанционного, автоматического и программного управления прибор обеспечивает:

Воспроизведение напряжений постоянного тока в диапазоне

+ (0,1мкВ до 1000В)

Воспроизведение напряжений синусоидальной формы в диапазоне

От 1мкВ до 700В

Воспроизведение силы постоянного тока в диапазоне

+ (0,1нА до 2 А)

Воспроизведение силы переменного тока синусоидальной формы в диапазоне

От 1нА до 2А

Воспроизведение сопротивлений постоянному току в декадных точках

1, 10,…107 Ом

Измерение напряжения постоянного тока в диапазоне

+ (1мкВ до 1000В)

Измерение напряжения переменного тока синусоидальной формы в диапазоне

От 10мкВ до 700В

Измерение силы постоянного тока в диапазоне

+ (0,1нА до 2 А)

Измерение силы переменного тока синусоидальной формы в диапазоне

От 1 нА до 2 А

Измерение сопротивлений постоянному току в диапазоне

От 10-5 до 107 Ом

Математическую обработку результатов измерений (операции процентного преобразования, масштабирования, сдвига, усреднения, вычисления экстремальных и среднего значений по серии измерений)

Воспроизведение отклонений, в т. ч. и в процентах, от установленного значения воспроизводимого параметра

Установку ограничений по максимуму и (или) минимуму воспроизводимой (измеряемой) величины с возможностью индикации по вызову ограничивающих значений и отключения от внешней схемы при выходе за установленные ограничения

Вывод на внешний самопишущий прибор информации трех младших индицируемых разрядов цифрового индикатора

Диагностику неисправностей, включая несоответствие метрологических характеристик требованиям технической документации

Внутреннюю автокалибровку

Внешнюю автокалибровку прибора путем введения калибровочных констант в энергонезависимую память

Агрегатирование в автоматизированные системы и комплексы многоцелевого назначения на основе стандартного приборного интерфейса – (КОПа)

Работу от внешнего генератора синусоидального сигнала в непрерывном частотном диапазоне

Рабочие условия эксплуатации

Напряжение сети, В

220 + 22, частотой 50+ 0,5 Гц

Относительная влажность, %

До 98

Окружающая температура, °С

От + 5 до + 40

Основные метрологические характеристики в режимах воспроизведения и измерения сопротивлений, постоянных и переменных напряжений и силы тока с учетом поддиапазонов:

Воспроизведение напряжений постоянного тока в диапазоне

Поддиапазон Uп, В

Диапазон устанавливаемых напряжений Uнач…Uм, В

Предел допускаемой основной погрешности +(%от U+%от Uм)

Максимальный ток нагрузки при нормированном зн-нии погрешности, мА

Пульсации на выходе прибора в диапазоне частот 10Гц…10кГц, мВ

0,1

10-7…0,2000000

0,003 + 0,002

ограничен Rвых=0,1кОм

0,03

10-6…2,00000

0,003 + 0,0003

ограничен Rвых=0,9кОм

10-5U + 0,04

10-5…2,00000

0,003 + 0,0003

10-5U + 0,3

100

20…200,0000

0,004 + 0,0003

10-5U + 4

1000

20…1000,000

0,004 + 0,001

Воспроизведение напряжений переменного тока в диапазоне

Поддиапазон Uп, В

Диапазон устанавливаемых

Предел допускаемой основной погрешности +(%от U+%от Uм) в диапазоне частот

Напряжений Uнач…Uм, В

Частот(дискретный ряд), Гц

0,1…120 Гц

0,4…20кГц

100*,200,300Гц

30…100кГц

Св. 100 до 120 кГц

0,1

10-5...0,200000

0,1…120*103

0,06+0,02

0,03 + 0,2

0,06 + 0,2

0,08 + 0,2

10-4...2,00000

0,1…120*103

0,06+0,01**

0,03 + 0,02

0,06 + 0,02

0,08 + 0,02

10-3...20,0000

0,1…120*103

0,06+0,005

0,05 + ,005

0,06 + 0,005

0,08 + 0,01

100

20...200,000

0,1…50*103 для U>100В –0,1…20*103

0,15+0,01

0,1 + 0,01

1000

20...700,00

0,1…10*103

для U>500В –0,1…5*103

0,15+0,015 для U>500В 0,2+0

0,1 + 0,015 для U>500В 0,15+0

0,1 + 0,015

для U>500В 0,15+0

* 100Гц поддиапазона 1000 Гц

** При токе нагрузки не более 0,1 мкА (выходное сопротивление 0,9 кОм)

Воспроизведение напряжений переменного тока через внешний делитель (1:10)

Поддиапазон Uп, В

Диапазон напряжений на выходе делителя Uнач…Uм, мВ

Предел допускаемой основной погрешности +(%от U+%от Uм) в диапазоне частот

0,1…120 Гц

0,4…20 кГц

100*,200,300Гц, 30…100кГц

10-1…1200,00

0,1 + 0,01

10-2…200,000

0,07 + 0,02

0,1 + 0,02

0,1

10-3…20,0000

0,1 + 0,2

* 100 Гц поддиапазона 1000 Гц

Выходное сопротивление делителя (101 + 0,5) Ом

Емкость нагрузки не более 200 пФ

Параметры нагрузки, коэффициент гармоник и пульсации на выходе прибора в режиме воспроизведения напряжения переменного тока

Поддиапазон Uп, В

Параметры нагрузки (Iн, Сн) при нормированном значении погрешности

Пульсации на выходе прибора в полосе частот до 1 МГц; мВ, не более

Коэффициент гармоник, % не более в полосе частот

Iн, мА, не более

Сн, пФ, не более

Гц

КГц

0,1…120

0,1*…20

30…50

Свыше 50

0,1

0,05**

200

0,04

0,2

0,04

0,06

0,15

0,05***

200

0,1

0,2

0,04

0,06

0,15

1000

0,2

0,04

0,06

0,15

100

200

0,2

0,1

1000

200

0,2

0,1

* 100 Гц поддиапазона 1000 Гц

** Сопротивление нагрузки не менее 1 кОм. В диапазоне частот 0,1…120 Гц ток нагрузки ограничен выходным сопротивлением 100 Ом

*** Сопротивление нагрузки не менее 10 кОм. В диапазоне частот 0,1…120 Гц ток нагрузки ограничен выходным сопротивлением 0,9 кОм

Воспроизведение силы постоянного тока

Поддиапазон Iп, мА

Диапазон устанавливаемых значений силы тока Iнач…Iм, мА

Выходное сопротивление ΔU/Δ I, Ом не менее

Предел допускаемой основной погрешности +(%от I+% от Iм)

Максимальное напряжение на нагрузке, В

Пульсации на выходе прибора в диапазоне частот 10 Гц…10 кГц, мкА, не более

0,1

10-7…0,2000000

109

0,01 + 0,002

4,5

0,04

10-6…2,000000

108

0,006 + 0,002

4,5

0,2

10-5…20,00000

107

0,006 + 0,002

4,5

100

10-4…200,0000

106

0,02 + 0,002

4,5

1000

10-3…2000,000

105

0,03 + 0,003

200

Воспроизведение силы переменного тока

Поддиапазон Iп, мА

Диапазон устанавливаемых значений силы тока Iнач…Iм, мА

Предел допускаемой основной погрешности +(%от I+% от Iм) в диапазоне частот от 0,1 Гц до 1,2 кГц

Максимальное напряжение на нагрузке, В

Коэффициент гармоник, %, не более

Выходное сопротивление в диапазоне частот от 0,1Гц до 1,2кГц, Ом, не менее

Пульсации на выходе прибора в диапазоне частот 10Гц…100кГц, мкА, не более

0,1

10-6...0,200000

0,15 + 0,05

0,2

3*107

0,3

10-5...2,00000

0,15 + 0,01

0,2

3*106

0,3

10-4...20,0000

0,15 + 0,01

0,2

3*105

100

10-3...200,000

0,15 + 0,01

0,2

3*104

1000

10-2...2000,00

0,15 + 0,01

1,5

0,3

3*103

200

Воспроизведение сопротивлений

Диапазон сопротивлений, Ом

Предел допускаемой основной погрешности, %

Номинальная мощность, Вт

Температурный коэффициент сопротивлений в рабочем диапазоне температур, +10-6/оС, не более

0,025

0,01

0,2

102

0,005

0,05

3,5

103

0,005

0,05

3,5

104

0,005

0,05

3,5

105

0,01

106

0,02

0,01

107

0,05

0,025

Измерение напряжения постоянного тока

Предел измерения, Uп, В

Диапазон измеряемых напряжений Uнач…Uм, В

Предел допускаемой основной погрешности измерения напряжений +(%от U+%от Uм)

Погрешность измерения приращений напряжения +(%от U+%от Uм), не более

10-6…2,000000

0,004 + 0,0015

0,002 + 0,005

10-5…20,00000

0,003 + 0,0003

0,002 + 0,002

100

10-4…200,0000

0,003 + 0,0003

0,002 + 0,002

1000

10-3…1000,000

0,004 + 0,001

0,003 + 0,003

Измерение напряжений переменного тока

Предел измерения, Uп, В

Диапазон измеряемых напряжений Uнач…Uм, В

Предел допускаемой основной погрешности измерения напряжений + (% от U+ % от Uм) в диапазоне частот

40…100 Гц

0,4…20 кГц

Св. 100до 400Гц

Св. 20 до50 кГц

Св. 50 до100 кГц

Св100 до120 кГц

10-5…2,00000

0,1 + 0,02

0,03 + 0,02

0,06 + 0,02

0,08 + 0,02

0,15 + 0,03

10-4…20,0000

0,1 + 0,01

0,05+ 0,005

0,06 + 0,005

0,08 + 0,01

0,15 + 0,02

100

10-3…200,000

0,15 + ,015

0,1 + 0,01

0,15 + 0,01

0,2 + 0,02

0,3 + 0,03

1000

10-2…700,00

0,15+0,02 для U>500В 0,2+0

0,1 + 0,02 для U>500В 0,15+0

0,15 + 0,02

для U>500В 0,2+0

0,2 + 0,02 для U>500В 0,25+0,025

0,3 + 0,03 для U>500В 0,4+0

Измерение силы постоянного тока

Предел измерения, Iп, мА

Диапазон измеряемых значений силы тока Iнач…Iм, мА

Предел допускаемой основной погрешности +(% от I+% от Iм)

Входное сопротивление, Ом

0,1

10-7…0,200000

0,01 + 0,0015

104

10-6…2,00000

0,01 + 0,0015

103

10-5…20,0000

0,01 + 0,0015

102

100

10-4…200,000

0,02 + 0,002

1000

10-3…2000,00

0,03 + 0,002

Измерение силы переменного тока

Предел измерения, Iп, мА

Диапазон измеряемых значений силы тока Iнач…Iм, мА

Предел допускаемой основной погрешности +(%от I+% от Iм) в диапазоне частот

Входное сопротивление, Ом

40 Гц…1,2 кГц

1,2… 5 кГц

0,1

10-6…0,200000

0,15 + 0,025

Не нормируется

104

10-5…2,00000

103

10-4…20,0000

0,25 + 0,025

102

100

10-3…200,000

1000

10-2…2000,00

Измерение сопротивлений постоянному току

Предел измерения

Диапазон измеряемых сопротивлений Rнач…Rм

Предел допускаемой основной погрешности +(% от R+% от Rм)

Ток через измеряемый резистор

1 Ом

10-5…2,00000 Ом

0,03 + 0,01

1000 мА

10 Ом

10-4…20,0000 Ом

0,03 + 0,003

100 мА

100 Ом

10-3…200,000 Ом

0,01 + 0,003

10 мА

1 кОм

10-2…2000,00 Ом

0,01 + 0,003

2,5 мА

10 кОм

10-4…20,0000 кОм

0,01 + 0,003

0,25 мА

100 кОм

10-3…200,000 кОм

0,03 + 0,003

0,03 мА

1000 кОм

0,1…2000,0 кОм

0,15 + 0,015

3 мкА

10 МОм

1…10000 кОм

1 + 0,1

0,3 мкА

Параметры входной цепи прибора

Предел измерения, Uп, В

Режим измерения напряжений

Постоянного тока, V=

Переменного тока, V~

Входное сопротивление, Ом

Сила входного тока, нА

Входное сопротивление, Ом

Входная емкость, пФ

Не менее 109

Не более 2,5

Не менее 108

Не более 100

100

Не менее 0,38х106

Не менее 106

1000

Не менее 3х106

Максимальное время установления номинального значения напряжения и силы постоянного тока с погрешность 0,002% от установившегося значения, с

Не превышает 3

Максимальное время установления номинального значения напряжения и силы переменного тока с погрешность 0,02% от установившегося значения, с

Не превышает 5

Максимальное время установления номинального значения сопротивления, с

Не превышает 0,1

Дополнительные погрешности прибора нормированы для условий эксплуатации, отличающихся от нормальных, но не выходящих за пределы рабочих условий

Электрическая изоляция между сетевыми цепями прибора и корпусом выдерживает без пробоя и поверхностного перекрытия испытательное напряжение, кВ

1,5

Прибор обеспечивает выдачу в аналоговой форме на внешний самопишущий прибор цифровой информации, регистрируемой тремя младшими разрядами индикатора прибора

Прибор обеспечивает: интерфейсные функции, программирование всех кнопок передней панели, выдачу информации в канал общего пользования (КОП)

Уровень звука, создаваемого прибором на расстоянии 1 м от прибора, дБ

Не превышает 60

Прибор обеспечивает свои технические характеристики по истечении времени установления рабочего режима, ч

Время непрерывной работы, ч

Не менее 16

Мощность, потребляемая прибором от сети питания, ВА

Не более 240

Габаритные размеры, мм

490 х 215 х 590

Масса, кг

31,5
