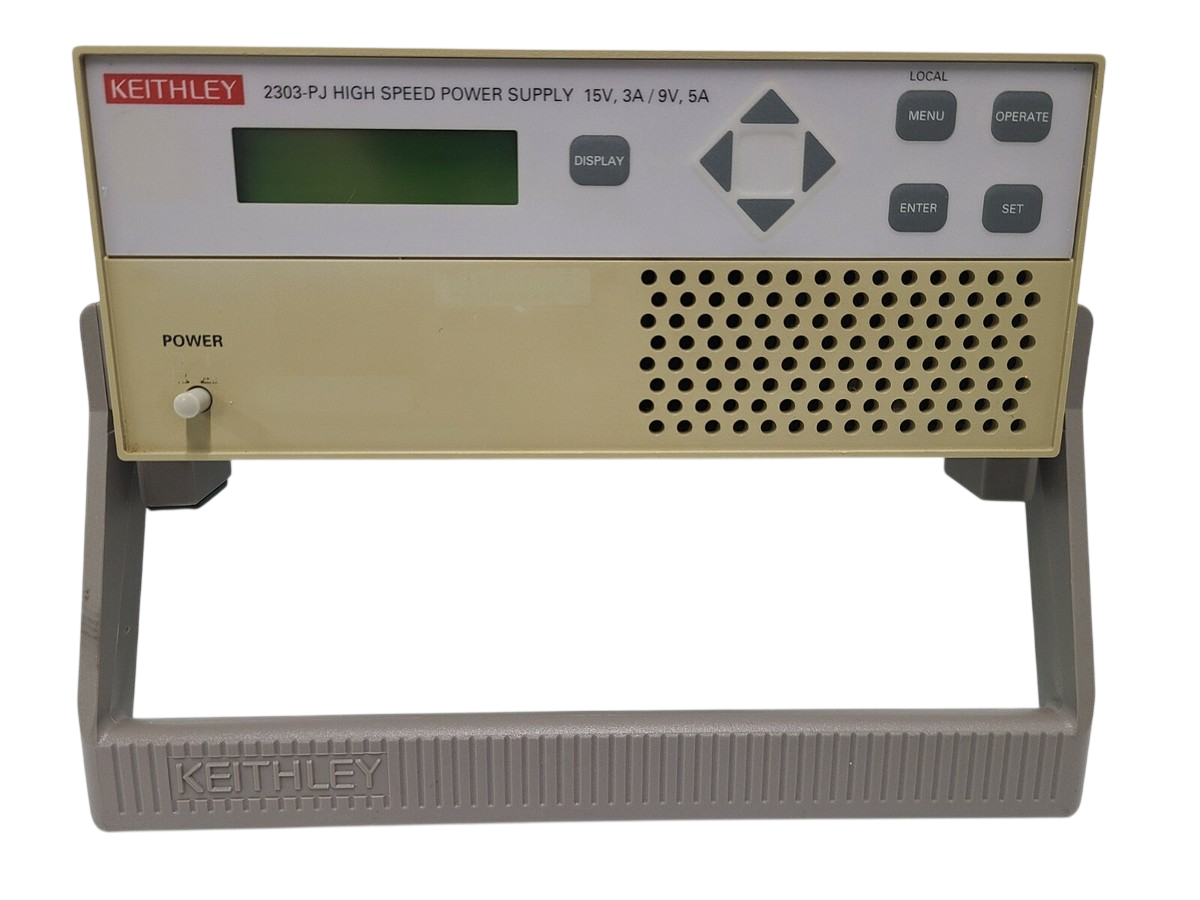

Источник питания быстродействующий 2303-PJ

Быстродействующий источник питания Keithley 2303PJ имеет выходное напряжение 0...15 В. Максимальный выходной ток 5 А. Количество каналов 1. Выходная мощность 45 Вт. Погрешность по напряжению 0,05%. Чувствительность по току нагрузки 10 мкА. Время отклика, типичное < 40 мкс. Работа в режимах эмуляции программируемой электронной нагрузки, импульсных токов, непрерывных токов, пульсаций токов, цифрового вольтметра.

Одноканальный источник питания Keithley 2303-PJ с выходной мощностью 45 Вт предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Подобные источники питания обеспечивают высокую стабильность при работе с устройствами в которых многократно и в очень короткие интервалы изменяются параметры нагрузки, например, при работе в импульсных режимах. Keithley 2303-PJ позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2303-PJ может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра.

Технические характеристики

• Напряжение постоянного тока на выходе
• Выходное напряжение 0...15 В
• Погрешность по напряжению ±(0,05% +10 мВ)
• Программируемое разрешение 5 мВ
• Погрешность считывания ±(0,05%+3 мВ)
• Разрешение считывания 1 мВ
• Время установки выходного напряжения 5 мс
• Нестабильность при подключенной нагрузке 0,01%+2 мВ
• Нелинейность 0,5 мВ
• Переходной отклик при изменении нагрузки на 1000%:

Время переходного процесса:

•  <40 мкс (уровень 100 мВ)
• <80 мкс (уровень 20 мВ)
• Усреднение показаний 1 – 10
• Пульсации + шум (среднеквадратичное значение) 3 мВ

Постоянный ток
Выходной ток

• при напряжении 0...9 В: 5 А (максимальный)
• при напряжении 9...15 В: 3 А (максимальный)
• Погрешность по току ±(0,16%+5 мА)
• Программируемое разрешение 1,25 мА

Погрешность считывания:

• ±(0,2% +400 мкА) в диапазоне 5 А
• ±(0,2% +40 мкА) в диапазоне 500 мА

Разрешение считывания:

• 100 мкА в диапазоне 5 А
• 10 мкА в диапазоне 500 мА

Значение тока в режиме эмуляции программируемой электронной нагрузки:

• 2 А (максимальное) при 0...5 В
• снижение на 0,1 А/на вольт при 5...15 В
• Нестабильность при подключенной нагрузке 0,01%+1 мА
• Нелинейность 0,5 мА
• Усреднение показаний 1 – 10
• Импульсный ток

Уровень запуска:

• 0 мА...5 А с шагом 5 мА в диапазоне 5 А
• 0 мА...500 мА с шагом 0,5 мА в диапазоне 500 мА
• Задержка запуска 0...100 мс с шагом 10 мкс
• Внутренняя задержка запуска 25 мкс

Высокий/низкий/средний уровень:

• Измерение апертуры 33,3 мкс...833 мс с шагом 33,3 мкс
• Усреднение показаний 1 – 100

Режим измерения пульсаций тока

• Апертура измерения 33,3 мкс
• Диапазон преобразования 3600/сек
• Количество выборок 1-5000
• Интеграционные измерения импульсных токов с большим периодом
• Период 850 мс...60 с
• Шаг 16,7 мс

Режим цифрового вольтметра

• Диапазон измерения вольтметра 0...+20 В постоянного тока
• Входной импеданс 10 МОм (типичное)
• Погрешность считывания ±(0,05%+10 мВ)
• Разрешение считывания 1 мВ

Общие характеристики

• Интерфейс IEEE-488.2 (SCPI)
• Дисплей двухстрочный
• Питание 100...120, 220...240 В ±10%
• Размеры 89х213х360 мм
• Масса 3,2 кг
