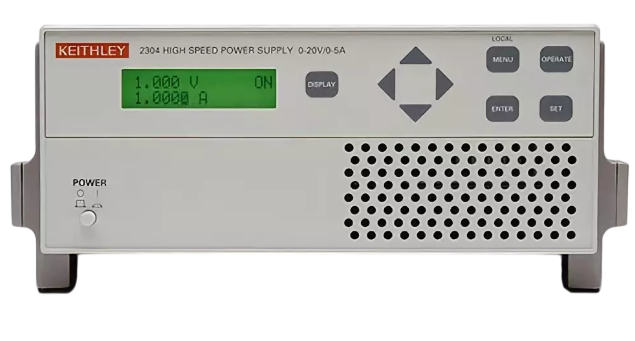

Источник питания быстродействующий 2304A

Одноканальный быстродействующий источник питания Keithley 2304А с выходной мощностью 100Вт предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Подобные источники питания обеспечивают высокую стабильность при работе с устройствами в которых многократно и в очень короткие интервалы изменяются параметры нагрузки, например, при работе в импульсных режимах.

Keithley 2304А позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2304А может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра.

Напряжение постоянного тока на выходе
Выходное напряжение:

• 0...20 В (нормальный режим)
• 0...15 В (расширенный режим)
• Погрешность по напряжению ±(0,05% +10 мВ)
• Программируемое разрешение 5 мВ
• Погрешность считывания ±(0,05%+10 мВ)
• Разрешение считывания 1 мВ
• Время установки выходного напряжения 5 мс
• Нестабильность при подключенной нагрузке 0,01%+2 мВ
• Нелинейность 0,5 мВ
• Переходной отклик при изменении нагрузки на 1000%:

Нормальный режим:
 Время переходного процесса:

•  <50 мкс (уровень 100 мВ)
• <100 мкс (уровень 20 мВ)

Расширенный режим:
 Время переходного процесса:

•  <40 мкс (уровень 100 мВ)
• <80 мкс (уровень 20 мВ)
• Усреднение показаний 1 – 10

Постоянный ток

• Выходного тока 5 А (максимальный)
• Погрешность по току ±(0,16%+5 мА)
• Программируемое разрешение 1,25 мА

Погрешность считывания:

• ±(0,2% +1 мА) в диапазоне 5 А
• ±(0,2% +1 мкА) в диапазоне 5 мА

Разрешение считывания:

• 100 мкА в диапазоне 5 А
• 0,1 мкА в диапазоне 5 мА

Значение тока в режиме эмуляции программируемой электронной нагрузки:

• 3 А (максимальное) в нормальном режиме
• 1 А в расширенном режиме
• Нестабильность при подключенной нагрузке 0,01%+1 мА
• Нелинейность 0,5 мА
• Усреднение показаний 1 – 10

Импульсный ток

• Уровень запуска 5 мА...5 А с шагом 5 мА
• Задержка запуска 0...100 мс с шагом 10 мкс
• Внутренняя задержка запуска 25 мкс

Высокий/низкий/средний уровень:

• Измерение апертуры 33,3 мкс...833мс с шагом 33,3 мкс
• Усреднение показаний 1 – 100

Режим измерения пульсаций тока

• Апертура измерения 33,3 мкс
• Диапазон преобразования 3600/сек
• Количество выборок 1...5000

Интеграционные измерения импульсных токов с большим периодом

• Период 850 мс...60 с
• Шаг 16,7 мс

Режим цифрового вольтметра

• Диапазон измерения вольтметра 0...+20 В постоянного тока
• Входной импеданс 10 МОм (типичное)
• Погрешность считывания ±(0,05%+10 мВ)
• Разрешение считывания 1 мВ

Общие характеристики

• Интерфейс IEEE-488.2 (SCPI)
• Дисплей двухстрочный
• Питание 100...120, 220...240 В ±10%
• Размеры 89х213х360 мм
• Масса 3,2 кг
