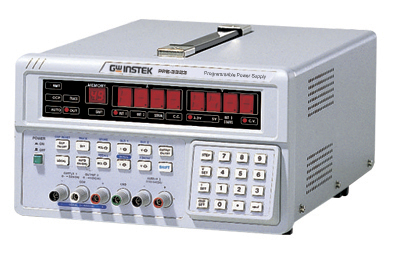

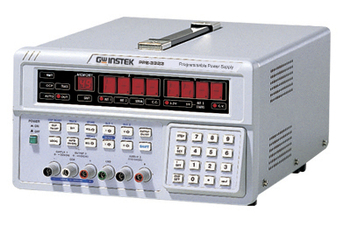

Источник питания PPE-3323
два канала +/-32 В +/-3 А, доп. нерегулируемый канал 3.3/5 В 3 А, (10 мВ 1 мА), послед. соединение и автотрекинг регулируемых каналов, память до 50 профилей, автовоспроизведение группы профилей, RS-232, масса 10 кг
Программируемые источники питания постоянного тока линейные серии PPE, PPT и PPS GOOD WILL INSTRUMENT CO., LTD.
- Три канала (РРЕ-3323, РРТ): макс. 36 В, 3 А, 96 Вт на канал
- Один канал (PPS): макс. 36 В, 3,5 А, 126 Вт
- Нестабильность 3 мВ / 3 мА; пульсации 1 мВ / 3 мА ср. кв.
- Макс. дискретность установки параметров: 10 мВ, 1 мА
- Режимы стабилизации напряжения и тока
- Последовательное и параллельное соединение основных каналов, автотрекинг, 2-х полярный выход (РРЕ-3323, РРТ)
- Защита от перегрузки и перенапряжения
- Выход для подключения удаленной нагрузки (PPT, PPS)
- Автовоспроизведение до 100 профилей
- Интерфейсы: RS-232 (PPE), GPIB (PPT, PPS)
- Цифровая индикация тока и напряжения (4 разряда, СДИ)
Технические данные:
| МОДЕЛЬ | ВЫХОДНОЕ НАПРЯЖЕНИЕ, В
| ВЫХОДНОЙ ТОК, А | ||||
| КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | |
| PPE-3323 | 0…32 | 0…минус 32 | 3,3 / 5 | 0…3 | 0…минус 3 | 3 |
| РРТ-1830G | 0…18 | 0…18 | 0…6 B | 0…3 | 0…3 | 0…5 |
| PPT-3615G | 0…36 | 0…36 | 0…6 | 0…1,5 | 0…1,5 | 0…3 |
| PPS-3635G | 0…36 | − | − | 0…3,5 | − | − |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | Изменение напряжения питания: ≤ 3 мВ, Изменение тока нагрузки: ≤ 6 мВ ≤ 3 мВ (доп. выход РРТ, PPS) |
| Уровень пульсаций | ≤ 1 мВср. кв. / 3 мВпик-пик в диапазоне 20 Гц…20 МГц | |
| Время установления | ≤ 100 мс при изменении тока нагрузки 10…90% | |
| Дрейф | ≤ 0,03% + 6 мВ | |
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | Изменение напряжения питания: ≤ 3 мА Изменение напряжения на нагрузке: ≤ 3 мА |
| Уровень пульсаций
| ≤ 3 мАср. кв. в диапазоне 20 Гц…20 МГц | |
| Дрейф | ≤ 0,1% + 6 мА | |
| УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ | Макс. дискретность установки | 10 мВ; 1 мА |
| Шаг установки | 10 мВ…10 В; 1 мА…1 А | |
| ПОСЛЕДОВАТЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ, АВТОТРЕКИНГ (PPE-3323, РРТ СЕРИЯ) | Нестабильность
| Изменение напряжения питания: ≤ 3 мВ Изменение тока нагрузки: ≤ 50 мВ |
| Погрешность трекинга | ± (0,1% + 50 мВ) | |
| ПАРАЛЛЕЛЬНОЕ СОЕДИНЕНИЕ ВЫХОДОВ (РРТ СЕРИЯ) | Нестабильность в режиме стабилизации напряжения | Изменение напряжения питания: ≤ 3 мВ Изменение тока нагрузки: ≤ 6 мВ ≤ 3 мВ (доп. выход РРТ, PPS) |
| Нестабильность в режиме стабилизации тока | Изменение напряжения питания: ≤ 6 мА Изменение напряжения на нагрузке: ≤ 6 мА | |
| Погрешность установки | ± (0,05% + 25 мВ) ± (0,2% + 20 мА) | |
| ПАМЯТЬ | Функции | Запись/считывание до 100 (50, PPE-3323 / РРТ) профилей |
| ТАЙМЕР | Функции | Задание времени автовоспроизведения профилей |
| Время воспроизведения одного профиля | 1 с…255 мин (PPS, PPT) 1 с…100 мин (PPE) | |
| Макс. время воспроизведения | 255 мин Ч 100 (PPS), 255 мин Ч 50 (РРТ) 100 мин Ч 50 (РРЕ-3323) | |
| Дискретность установки | 1 с | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 / 240 В (± 10%), 50 / 60 Гц |
| Габаритные размеры | 255 х 145 х 346 мм | |
| Масса | 10 кг | |
| Комплект поставки | Шнур питания (1), измерительный провод (1 - PPS; 3 - PPT, PPE-3323) |
