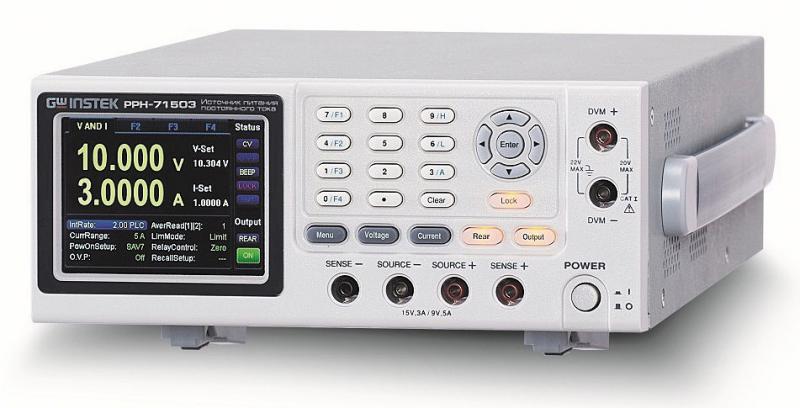

Источник питания PPH-71503

PPH-71503 новый одноканальный программируемый стабилизированный источник питания постоянного тока, имеющий два рабочих диапазона 15 В/3 A или 9 В/5 A.

Основные возможности и функции:

• Один выходной канал, выходная мощность 45 Вт
• Режим стабилизации напряжения (СV), стабилизации тока (CC)
• Высокое разрешение: 1 мВ/0,1 мА для предела «5A»; 1 мВ/0,1 мкА для предела «5 мА» (индикатор 5 разрядов)
• Режим электронной нагрузки (макс. нагрузочный ток до 2 А)
• Функция измерения импульсного тока
• Встроенный вольтметр (0..20 В)
• 4-х пр. подключение удаленной нагрузки
• Внутренняя память: 6 ячеек (зав. уставки + 5 профилей настроек)
• Высокое быстродействие и малое время установления Uвых
• Защита от перенапряжения/ перегрузки по току/ перегрева (OVP/OCP/OTP), защита от переполюсовки (КЗ)
• Выход управления внешним реле (Вкл/ Выкл)
• Стандартные интерфейсы: USB / LAN / GPIB
• Цветной ЖК графический дисплей (TFT, диаг. 9 см)
• ПО для ПК (программирование и ДУ), драйвера

 Схемотехника PPH-71503 и элементная база определяют практически мгновенное реагирование источника на изменение тока в нагрузке, с минимальным диапазоном отклонений от номинала при поддержании постоянства Uвых. Высокая скорость выборки ЦАП и внутреннее быстродействие обеспечивают мгновенное отображение и считывание измеренных значений для ускорения тестирования, что в конечном итоге увеличивает производительность испытаний.

 Функция рассеяния мощности (поглощение тока) может использоваться для тестирования зарядных устройств портативного электронного оборудования. Высокая точность и разрешение при эксплуатации PPH-71503 обеспечивают возможность измерения очень малых уровней электрической мощности при питании объектов с небольшим потреблением. Встроенный цифровой вольтметр (DVM) с несколькими портами раздельной коммутации предназначен для измерений непосредственно на выходе - в процессе выдачи источником напряжения и тока в подключенную нагрузку.

Режим стабилизации постоянного тока

 При достижении током нагрузки заданного уровня, источник переключается в режим поддержания постоянного тока. На ЖК-экране будет отображаться индикатор состояния «CC»/ constant current.

В режиме стабилизации тока неизменным поддерживается уровень тока, при этом уровень Uвых ограничивается и может быть ниже заданного значения с целью недопущения перегрузки по выходной мощности.

Функциональность и удобство эксплуатации

Настройка и программирование внутренних режимов выполняется органами управления передней панели:

• клавишами прямого доступа к доп. функциям F1…F4
• клавишами базовых режимов (Меню, Напряжение, ток, Выход, Реверс выхода, Блокировка, Очистка памяти)
• цифровыми кнопками ввода значений 0…9, а также курсорными кнопками (влево/в право, вверх/вниз) и исполнительной клавишей Enter/Ввод.

На дисплее отображается подробная информация о статусе источника, всех текущих настройках, состояниях и режимах питания:

• режим стабилизации на выходе (по току/СС, по напряжению/СV)
• защита от перенапряжения/ OVP (включено / выключено)
• звуковая сигнализация (вкл/ выкл)
• блокировка клавиш и органов управления (вкл/ выкл)
• состояние активных коммуникационных интерфейсов в режиме ДУ/RMT (GPIB/LAN/USB)
• используемый функциональный выход/ Output (передн./ задн.

 Порты функциональных выходов расположены на передней и на задней панели. Конструкцией источника предусмотрена возможность их выбора пользователем при помощи кнопки приоритета (Front/ Rear), а также подключение удаленной нагрузки по 4-х проводной схеме.
