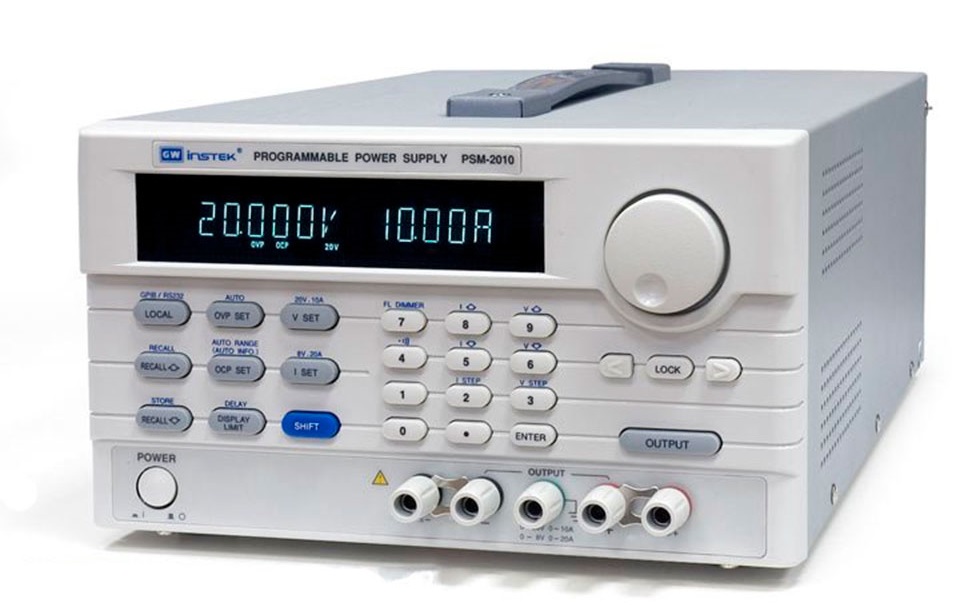

Источник питания PSM-72010
8 В 20А или 20 В 10 А защита от перегрева, перенапряжения, перегрузки, память 100 профилей, интерфейсы RS-232 + GPIB
Программируемые источники питания постоянного тока линейные серии PSM
GOOD WILL INSTRUMENT CO., LTD.
- Один канал, два диапазона индикации
- Максимально 60 В, 20 А, 200 Вт
- Высокое разрешение (1 мВ, 1 мА)
- Высокая стабильность, низкие пульсации
- Режимы стабилизации напряжения и тока
- Защита от перенапряжения, перегрузки, перегрева
- Звуковая индикация
- Электронное отключение нагрузки
- Выход для подключения удаленной нагрузки
- Автовоспроизведение до 100 профилей
- Интерфейсы: RS-232, GPIB
- Вакуумно-флюоресцентный индикатор
Технические данные:
| МОДЕЛЬ | ВЫХОДНОЕ НАПРЯЖЕНИЕ, В | ВЫХОДНОЙ ТОК, А | ||
| ДИАПАЗОН 1 | ДИАПАЗОН 2 | ДИАПАЗОН 1 | ДИАПАЗОН 2 | |
| PSM-2010 | 0…8 | 0…20 | 0…20 | 0…10 |
| PSM-3004 | 0…15 | 0…30 | 0…7 | 0…4 |
| PSM-6003 | 0…30 | 0…60 | 0…6 | 0…3,3 |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | При изменении напряжения питания: ± (0,01 % + 2 мВ) При изменении тока нагрузки: ± (0,01 % + 2 мВ) |
| Уровень пульсаций | 350 мкВ, 3 мВпик-пик (PSM-2010) 350 мкВ, 2 мВпик-пик (PSM-3004) 500 мкВ, 3 мВпик-пик (PSM-6003) | |
| Время установления | ≤ 100 мс при изменении (0,1…0,9 / 0,9…0,1) х Uмакс. | |
| Температурный коэффициент | ≤ (10-4 + 3 мВ) 0 °С…40 °С | |
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | При изменении напряжения питания: ± (0,01 % + 250 мкА) При изменении напр. на нагрузке: ± (0,01 % + 250 мкА) |
| Уровень пульсаций | ≤ 2 мАср. кв. | |
| Температурный коэффициент | ≤ (10-4 + 3 мА) 0 °С…40 °С | |
| УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ | Дискретность установки | 1 мВ (PSM-2010/3004); 2 мВ (PSM-6003)1 мА |
| Погрешность установки | ± (0,05 % + 10 мВ)± (0,2 % + 10 мА) | |
| ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | Интерфейс | RS-232, GPIB |
| Программирование | Язык программирования SCPI | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 / 240 В (±10 %), 50 / 60 Гц |
| Габаритные размеры | 230 Ч 140 Ч 380 мм | |
| Масса | 10 кг | |
| Комплект поставки | Шнур питания (1), руководство по эксплуатации, руководство по программированию |
