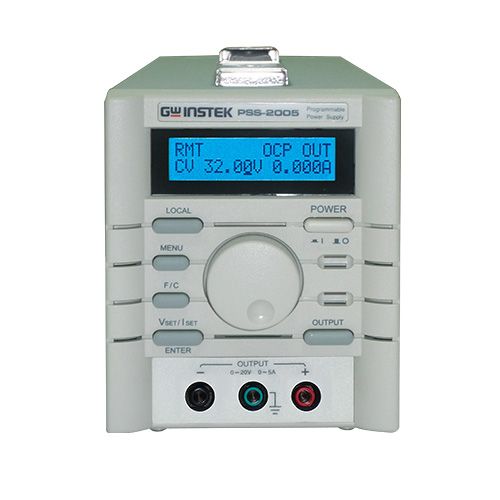

Источник питания PSS-2005
20 В 5 А, (10 мВ 2 мА), от перегрева, звуковая сигнализация, 2-строчный ЖКИ, масса 4,8 кг
Программируемые источники питания постоянного тока линейные серии PSS
GOOD WILL INSTRUMENT CO., LTD.
- Максимально 32 В, 5 А, 100 Вт
- Высокое разрешение (10 мВ, 1 мА)
- Микропроцессорное управление, ЦАП 12 бит
- 2-строчный ЖК дисплей (2 Ч 16) с подсветкой
- Удобный интерфейс настройки
- Высокая стабильность, низкие пульсации
- Защита от перенапряжения, перегрузки, перегрева
- Звуковая индикация
- Электронное отключение нагрузки
- Логическое управление вентилятором охлаждения при изменении выходной мощности
- Встроенный источник звукового предупреждения
- Встроенная процедура калибровки
- Опции: IEEE-488.2 или RS-232
- Малогабаритный
Технические данные:
| МОДЕЛЬ | ВЫХОДНОЕ НАПРЯЖЕНИЕ, В | ВЫХОДНОЙ ТОК, А | ЗАЩИТА ОТ ПЕРЕНАПРЯЖЕНИЯ, В | ||||||
| КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | КАНАЛ 1 | КАНАЛ 2 | КАНАЛ 3 | |
| PSS-2005 | 0…20 | - | - | 0…5 | - | - | 0…21 | - | - |
| PSS-3203 | 0…32 | - | - | 0…3 | - | - | 0…33 | - | - |
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ | Нестабильность | При изменении напряжения питания: ≤ 3 мВ При изменении тока нагрузки: ≤ 3 мВ |
| Уровень пульсаций | ≤ 1 мВср.кв./3 мВпик-пик , 20 Гц … 20 МГц | |
| Время установления | ≤ 100 мс при изменении (0.1 … 0.9 / 0.9 … 0.1) Uмакс. | |
| Дрейф | ≤ 10-4 + 10 мВ (20 мВ при Uмакс. > 36 В) | |
| Температурный коэффициент | ≤ 10-4 + 3 мВ (0 °С ... 40 °С) | |
| СТАБИЛИЗАЦИЯ ТОКА | Нестабильность | При изменении напряжения питания: ≤ 3 мА При изменении напряжения на нагрузке: ≤ 3 мА |
| Уровень пульсаций | ≤ 3 мА ср. кв. (PSS-3203) ≤ 5 мА ср. кв. (PSS-2005), 20 Гц … 20 МГц | |
| Дрейф | ≤ (1.5 Ч 10-4 + 10 мА) | |
| Температурный коэффициент | ≤ 10-4 + 3 мА (0 °С ... 40 °С) | |
| УСТАНОВКА ВЫХОДНЫХ ПАРАМЕТРОВ | Дискретность установки | 10 мВ 1 мА (PSS-3203); 2 мА (PSS-2005) |
| Погрешность установки | ± (0,05 % + 10 мВ) ± (0,1 % + 5 мА) | |
| ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | Интерфейс | опция GPIB |
| Программирование | Язык программирования SCPI | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 100 / 120 / 220 / 240 В (±10%), 50 / 60 Гц |
| Габаритные размеры | 108 х 140 х 315 мм | |
| Масса | 4,8 кг | |
| Комплект поставки | Шнур питания (1), соединительные провода (1), руководство по эксплуатации, руководство по программированию |
