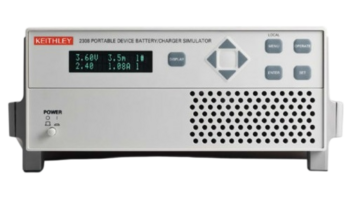

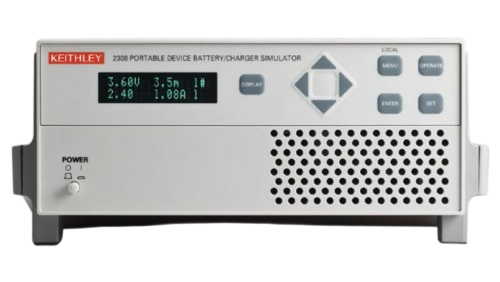

Симулятор батарей и зарядных устройств 2306-PJ

Двухканальный симулятор батарей питания Keithley 2306PJ предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов

Keithley 2306PJ может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение - 100нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра. В отличии от Keithley 2302 модель Keithley 2306PJ имеет второй канал для имитации работы зарядных устройств.

• Канал 1 - имитатор батарей
• Канал 2 - имитатор зарядного устройства

Технические характеристики
Напряжение постоянного тока на выходе
Выходное напряжение 0...15 В


Погрешность по напряжению:

• канал 1 ±(0,05% +3 м В)
• канал 2 ±(0,05% +10 м В)

Программируемое разрешение:

• канал 1 1 м В
• канал 2 10 м В

Погрешность считывания ±(0,05%+3 м В)
Разрешение считывания 1 м В
Время установки выходного напряжения 5 мс
Нестабильность при подключенной нагрузке 0,01%+2 м В
Нелинейность 0,5 м В
Усреднение показаний 1...10

Время отклика, типичное:

• канал 1 < 40 мкс
• канал 2 < 50 мкс

Регулируемый выходной импеданс

канал 1:
Диапазон регулировки 0...1 Ом
Шаг 0,01 Ом
Постоянный ток
Непрерывное среднее выходного тока

канал 1:
 если канал 2 выключен
 Imax=50 Вт/(Uуст в канале 1 + 6 В); 5 А (максимум)
 если канал 2 включен
 Imax=(50 Вт-P потреб. в канале 2 )/(Uуст в канале 1 + 6 В); 5 А (максимум)

канал 2:
 если канал 1 выключен
 Imax=50 Вт/(Uуст в канале 2 + 6 В); 5 А (максимум)
 если канал 1 включен
 Imax=(50 Вт-P потреб. в канале 1 )/(Uуст в канале 2 + 6 В); 5 А (максимум)

Значение тока в режиме эмуляции программируемой электронной нагрузки:

канал 1:
 если канал 2 выключен
 3 А (максимальное) при 0-5 В
 снижение на 0,2 А/на вольт при 5-15 В
 если канал 2 включен
 I=(50 Вт-P потреб. в канале 2 )/5; 3 А (максимум) при 0-5 В
 снижение на 0,2 А/на вольт при 5-15 В
канал 2:
 если канал 1 выключен
 3 А (максимальное) при 0-5 В
 снижение на 0,2 А/на вольт при 5-15 В
 если канал 1 включен
 I=(50 Вт-P потреб. в канале 1 )/5; 3 А (максимум) при 0-5 В
 снижение на 0,2 А/на вольт при 5-15 В
Погрешность по току ±(0,16%+5 мА)
Программируемое разрешение 1,25 мА

Погрешность считывания

канал 1:
 ±(0,2% +200 мкА) в диапазоне 5 А
 ±(0,2% +20 мкА) в диапазоне 500 мА
канал 2:
 ±(0,2% +200 мкА) в диапазоне 5 А
 ±(0,2% +1 мкА) в диапазоне 5 мА

Разрешение считывания:

канал 1:
 100мкА в диапазоне 5 А
 10мкА в диапазоне 500 мА
канал 2:
 100мкА в диапазоне 5 А
 0,1мкА в диапазоне 5 мА
Нестабильность при подключенной нагрузке: 0,01%+1 мА
Нелинейность: 0,5 мА
Усреднение показаний: 1 – 10
Импульсный ток

Уровень запуска:

канал 1:
 или в диапазоне 5 А
 5 мА...5 А в поддиапазоне 5 А с шагом 5 мА
 1 мА...1 А в поддиапазоне 1 А с шагом 1 мА
 0,1 мА...100 мА в поддиапазоне 100 мА с шагом 100 мкА
 или в диапазоне 500 мА
 0,5 мА...500 мА в поддиапазоне 500 мА с шагом 0,5 мА
 0,1 мА...100 мА в поддиапазоне 100 мА с шагом 0,1 мА
 100 мкА...10 мА в поддиапазоне 10 мА с шагом 100 мкА


канал 2:
 5 мА-5 А с шагом 5 мА
Задержка запуска 0...100 мс с шагом 10 мкс
Внутренняя задержка запуска 15 мкс
Высокий/низкий/средний уровень

Измерение апертуры: 33,3 мкс...833 мс с шагом 33,3 мкс
Усреднение показаний: 1 – 100
