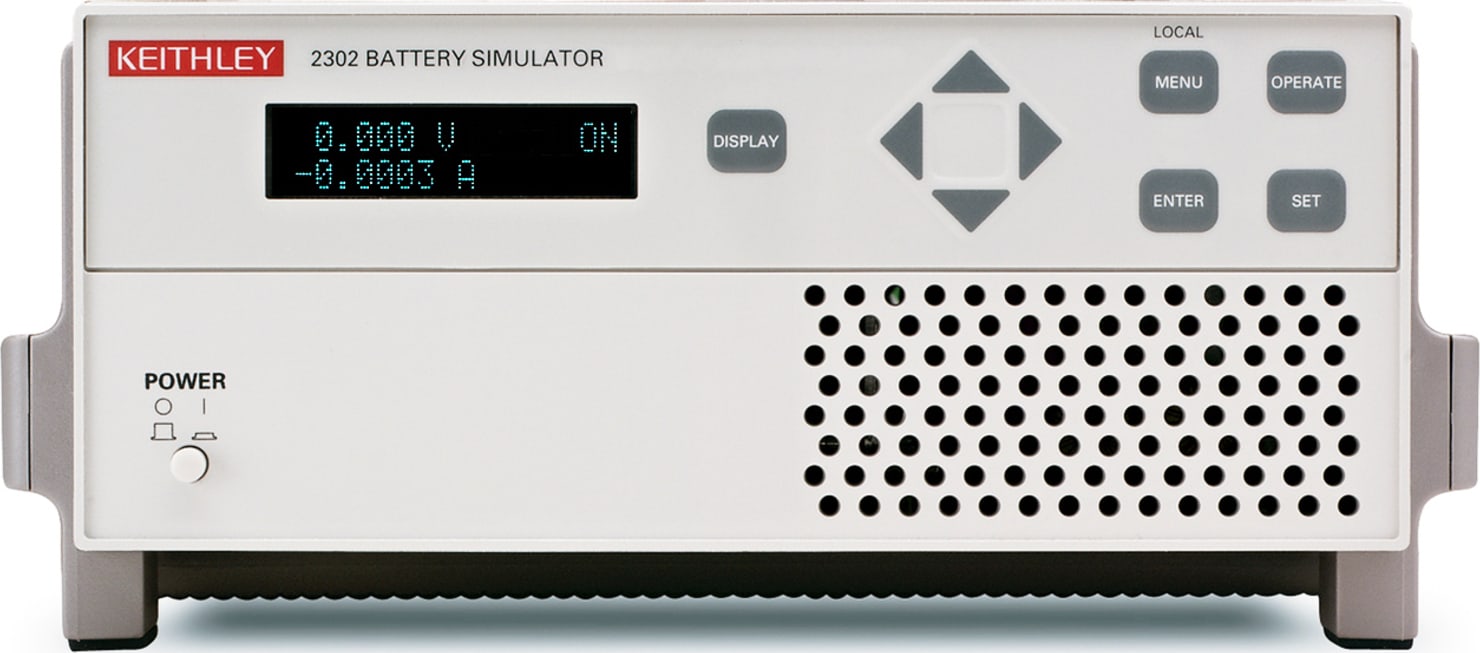

Симулятор батарей питания 2302

Симулятор батарей питания Keithley 2302 имеет выходное напряжение 0...15 В. Максимальный выходной ток 5 А. Количество каналов 1. Погрешность по напряжению 0,05%. Регулируемый выходной импеданс 0...1 Ом. Чувствительность по току нагрузки 100 нА. Время отклика, типичное < 40 мкс. Работа в режимах эмуляции программируемой электронной нагрузки, импульсных токов, непрерывных токов, пульсаций токов, цифрового вольтметра.

Одноканальный симулятор батарей питания Keithley 2302 предназначен для разработки и тестирования устройств работающих от батарей питания. Он представляет интерес для инженеров-разработчиков мобильных телефонов, беспроводных устройств связи и другого телекоммуникационного оборудования. Благодаря сверхбыстрому отклику и регулируемому сопротивлению обеспечивается имитация работы батарей в многочисленных режимах. Симулятор позволяет инженерам-разработчикам предотвратить многочисленные неточности и ошибки возникающие при использовании обычных источников питания в качестве запитывающих устройств тестируемых приборов. Keithley 2302 может использоваться для измерений пиковых, средних и базовых значения токов в различных операционных режимах. Кроме этого, он применяется для измерений токов с большим периодом, малых токов (разрешение 100 нА), имеет возможность пошагового измерения в различных состояниях, а также функцию встроенного цифрового вольтметра.

Технические характеристики
Напряжение постоянного тока на выходе

• Выходное напряжение 0...15 В
• Погрешность по напряжению ±(0,05% +3 мВ)
• Программируемое разрешение 1 мВ
• Погрешность считывания ±(0,05%+3 мВ)
• Разрешение считывания 1 мВ
• Время установки выходного напряжения 5 мс
• Нестабильность при подключенной нагрузке 0,01%+2 мВ
• Нелинейность 0,5 мВ
• Усреднение показаний 1 - 10
• Время отклика, типичное < 40 мкс (ток 0,5...5 А)

Регулируемый выходной импеданс

• Диапазон регулировки 0...1 Ом
• Шаг 0,01 Ом

Постоянный ток
Непрерывное среднее выходного тока:

• 5 А (максимальный) при напряжении 0...4 В
• Imax=60 Вт/(Uуст+6 В), при напряжении >4 В

Значение тока в режиме эмуляции программированной электронной нагрузки:

• 3 А (максимальное) при 0...5 В
• снижение на 0,2 А/на вольт при 5...15 В
• Погрешность по току ±(0,16%+5 мА)
• Программируемое разрешение 1,25 мА

Погрешность считывания:

• ±(0,2% +200 мкА) в диапазоне 5 А
• ±(0,2% +1 мкА) в диапазоне 5 мА

Разрешение считывания:

• 100 мкА в диапазоне 5 А
• 0,1 мкА в диапазоне 5 мА
• Нестабильность при подключенной нагрузке 0,01%+1 мА
• Нелинейность 0,5 мА
• Усреднение показаний 1 – 10

Импульсный ток
Уровень запуска:

• 5 мА...5 А в диапазоне 5 А с шагом 5 мА
• 1 мА...1 А в диапазоне 1 А с шагом 1 мА
• 0,1 мА...100 мА в диапазоне 100 мА с шагом 100 мкА
• Задержка запуска 0...100 мс с шагом 10 мкс
• Внутренняя задержка запуска 15 мкс

Высокий/низкий/средний уровень:

• Измерение апертуры 33,3 мкс...833 мс с шагом 33,3 мкс
• Усреднение показаний 1 – 100
