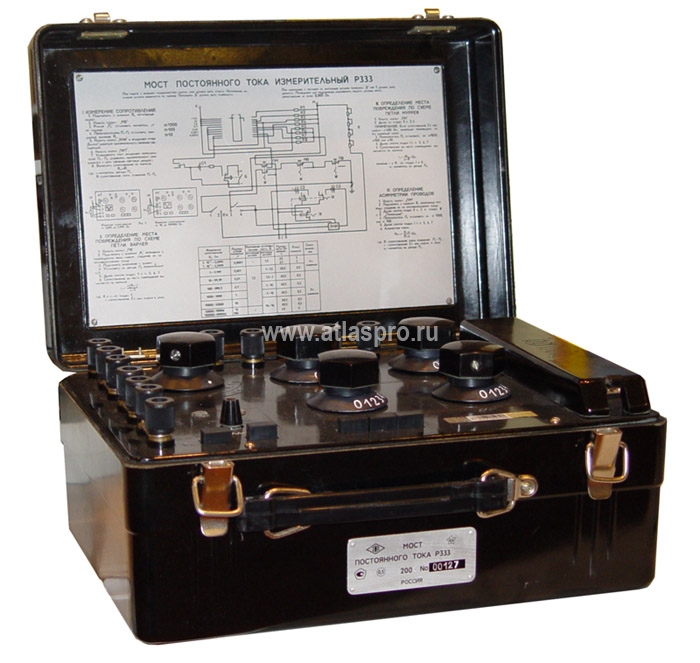

Магазин сопротивлений Р-333
Мост постоянного тока (5 мОм-1 Мом), измеритель асимметрии проводов, магазин сопротивлений. Масса 5 кг
Мост постоянного тока Р-ЗЗЗ предназначен для:
- измерения электрического сопротивления по схеме одинарного моста;
- определения места повреждения кабеля посредством петли Варлея;
- определения места повреждения кабеля посредством петли Муррея;
- измерения асимметрии проводов;
- использования моста, как магазина сопротивлений.
Мосты предназначены для работы при температуре окружающего воздуха от 10 до 35°С и относительной влажности воздуха от 25 до 80%. Нормальная температура эксплуатации (20±5)°С при работе моста в классе 0,5; от 10 до 35°С при работе моста в классе 1,0; 5,0.
Технические характеристики:
| Параметры | Значения | |
| Пределы измерения: | от 1 до 99990 Ом (класс точности: 0,5); | |
| Сопротивление ступени старшей декады плеча сравнения моста | 1000 Ом | |
| Сопротивление плеч отношения не менее | 1 Ом | |
| Начальное сопротивление магазина сравнительного плеча, т.е. сопротивление при установке всех декад переключателей на нулевые показания, не превышает | 0,02 Ом | |
| Вариация начального сопротивления магазина сравнительного плеча, вызванная изменением переходных сопротивлений и контактов переключающих устройств, не превышает | 0,003 Ом | |
| Изоляция между изолированными от корпуса токоведущими цепями и корпусом выдерживает в течение 1 мин. действие испытательного напряжения | 500 В частотой 50 Гц | |
| Рычажные переключатели моста выдерживают без каких-либо дефектов | 50 000 ходов | |
| Общие | ||
| температура окружающего воздуха, °C | +10...+35 | |
| относительная влажность, % | 80 | |
| Габаритные размеры моста не более | 300х230х150 мм | |
| Масса, кг | не более 5 | |
