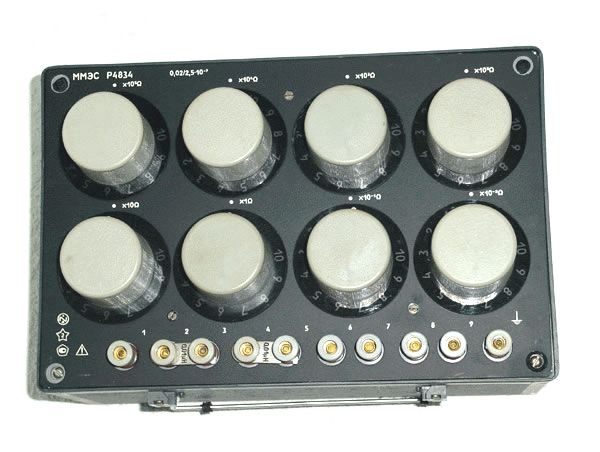

Магазин сопротивлений Р-4834
Магазин сопротивлений: 0.01 Ом - 999999,99 Ом, 8 декад, кл. точности 0.02/2,5*10-7, масса 5 кг
Магазин сопротивления Р-4834 предназначен для использования в качестве многозначных мер электрического сопротивления в цепях постоянного и переменного тока в условиях микроклиматических районов с умеренным, холодным и тропическим климатом.
Технические характеристики
|
Класс точности |
0,02/2,5х10-7 |
|
Число декад |
8 |
|
Номинальное значение сопротивления одной ступени, Ом: |
|
|
старшей декады |
105 |
|
младшей декады |
10-2 |
|
Предел допускаемого отклонения действительного значения сопротивления магазинов в процентах от номинального, при нормальных условиях применения, определяется по формуле: |
d= ± [0.002 +2.5 х 10-7 (10-8/R - 1)] где R— номинальное значение включенного сопротивления, Ом |
|
Номинальная мощность рассеивания на одну ступень, W, при ее номинальном сопротивлении |
|
|
10-2 и 105 Ом |
0,003 |
|
10-1и 104 Ом |
0,03 |
|
от 1 до 103 Ом |
0,3 |
|
Максимальная мощность рассеивания на одну ступень, W, при ее номинальном сопротивлении: |
|
|
10-2 и 105 Ом |
0,005 |
|
10-1 и 104 Ом |
0,05 |
|
от 1 до 103 Ом |
0,5 |
|
Верхний предел частотного диапазона, кГц |
50 |
|
Начальная индуктивность при включении сопротивления не более 1 Ом (включая начальную индуктивность), мКГ |
0,3 |
|
Постоянная времени t при включении сопротивлений, сек |
|
|
от 1 до 10 Ом |
2х10-7 |
|
от 10 до 103 Ом |
1х10-7 |
|
от 103 до104 Ом |
5х10-7 |
|
от 104 до 105 Ом |
1х10-6 |
|
от 105 до 106 Ом |
1х10-5 |
|
Габаритные размеры, мм |
310х212х170 |
|
Масса, кг, не более |
5 |
|
РАБОЧИЕ УСЛОВИЯ ЭКСПЛУАТАЦИИ: |
|
|
температура окружающей среды, °С |
|
|
относительная влажность, % |
от 25 до 80 |
