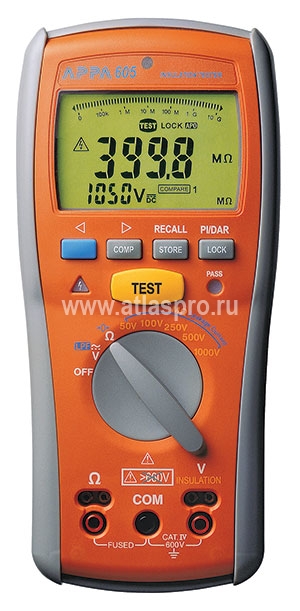

Мегаомметр APPA-605
Многфункц. цифровой тестер изоляции (3 в 1): измерение сопротивления изоляции 10кОм… 20 ГОм (±3 %; U испыт. 250/500/1000В), сопротивление до 40 кОм ( ±1,5%) и прозвонка, R цепи заземления 0,01Ом…20 кОм (0,01Ом), напряжения 0,1…600В (пост./ перем.), доп. контроль (годен/ не годен), автоматический расчет DAR (к.абсорб.) и PI (к.поляриз.), автоустановка "0" показаний (до 5 Ом), блокировка кн. управления, память (запись/вывод), ЖК-индикатор (4000), 2 области индикации, подсветка дисплея, графическая шкала (48 сегментов), таймер, зонд-пробник ДУ, автоудержание результата, авторазряд накопительного конденсатора, питание 1,5 В х 4 (тип АА), автовыключение, 96 х 200 х 51 мм, масса 0,6 кг
- Измерение сопротивления изоляции: до 20 ГОм (APPA 605) и до 20 ГОм (APPA 607)
- Испытательное напряжение: 50/100/250/500/1000В (фиксированные значения)
- Функции мультиметра (APPA 607): измерение напряжения до 1000В, силы тока (мА), частоты, емкости,
- сопротивления и целостности цепи, температуры, испытание p-n переходов
- Регистрация Min/ Max/AVG значений, внутренняя память (APPA 607)
- Измерение постоянного/ переменного напряжения до 600 В, сопротивления до 40 кОм (APPA 605)
- Базовая погрешность при измерении постоянного напряжения ± 1,5% (APPA 605) и 0,25 %(APPA 607)
- Автоматический расчет коэффициентов поляризации PI и абсорбции DAR (APPA 605)
- Измерение сопротивления цепей и шин заземления током > 200 мА (APPA 605)
- Измерение ср. кв. значения сигналов синусоид. формы (RMS)
- Зонд-пробник для дистанционного запуска теста Rиз
- ЖК-индикатор с подсветкой, 2 области индикации
- Графическая линейная шкала (48 сегментов)
- Компенсация начального сопротивления (установка «0» показаний)
- Автоудержание результата тестирования, авторазряд накопительного конденсатора
- Батарейное питание, индикация состояния источников питания, автовыключение
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
АРРА 605 |
АРРА 607 |
|
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
Пределы измерений |
10 кОм…20 ГОм |
1 кОм …10 ГОм |
|
Погрешность (базовая) |
± (3 % + 5 ед. счета) |
± (3 % + 5 ед. счета) |
|
|
Макс. разрешение |
1 кОм |
1 кОм |
|
|
Испыт. напряжение |
50; 100; 250; 500; 1000В (постоянное) |
50; 100; 250; 500; 1000В (постоянное) |
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
600 В |
10; 100; 1000 В |
|
Погрешность |
± (1,5 % + 3 ед. счета) |
± (0,25 % + 5 ед. счета) |
|
|
Макс. разрешение |
0,1 В |
0,1 В |
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ (ДИАПАЗОН МВ) |
Пределы измерений |
- |
100; 1000 мВ |
|
Погрешность |
± (0,5 % + 2 ед. счета) |
||
|
Макс. разрешение |
0,1 мВ |
||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
600 В |
10; 100; 1000 В |
|
Погрешность |
± (1,5 % + 3 ед. счета) |
± (1,2 % + 10 ед. счета) |
|
|
Макс. разрешение |
0,1 В |
10 мВ |
|
|
Полоса частот |
50…400 Гц |
50…400 Гц |
|
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (ДИАПАЗОН МВ) |
Пределы измерений |
- |
100; 1000 мВ |
|
Погрешность |
± (1,2 % + 10 ед. счета) |
||
|
Макс. разрешение |
0,1 мВ |
||
|
ПОСТОЯННЫЙ ТОК (МА) |
Пределы измерений |
100мА; 400 мА |
|
|
Погрешность |
± (2 % + 10 ед. счета) |
||
|
Макс. разрешение |
0,1 мА |
||
|
ПЕРЕМЕННЫЙ ТОК (МА) |
Пределы измерений |
100мА; 400 мА |
|
|
Погрешность |
± (0,5 % + 5 ед. счета) |
||
|
Макс. разрешение |
0,1 мА |
||
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
40 Ом … 40 кОм |
1; 10; 100 кОм; 1; 10; 40 МОм |
|
Погрешность |
± (0,5 % + 3 ед. счета) |
± (0,5 % + 8 ед. счета) |
|
|
Макс. разрешение |
0,01 Ом |
0,1 Ом |
|
|
СОПРОТИВЛЕНИЕ ЦЕПЕЙ И ШИН ЗАЗЕМЛЕНИЯ |
Предел измерений |
0,01 Ом … 20 кОм |
- |
|
Погрешность |
± (1,5 % + 2 ед. счета) |
||
|
Разрешение |
0,01 Ом |
||
|
Тестовый ток |
> 200 мА |
||
|
ИСПЫТАНИЕ P-N |
Макс. ток теста |
- |
1,5 мА |
|
Напряжение теста |
1,5 В |
||
|
Защита входа |
600 В |
||
|
ЧАСТОТА |
Пределы измерений |
0,1; 1; 10; 100 кГц |
|
|
Погрешность |
± (0,1 % + 5 ед. счета) |
||
|
Макс. разрешение |
0,1 Гц |
||
|
ЕМКОСТЬ |
Пределы измерений |
4; 40; 400 нФ; 4; 40; 400 мкФ; 4 мФ |
|
|
Погрешность |
± (0,1 % + 5 ед. счета) |
||
|
Макс. разрешение |
1 пФ |
||
|
ТЕМПЕРАТУРА |
Пределы измерений |
-200… 1200 °С |
|
|
Погрешность |
± (1,0 % + 5 ед. счета) |
||
|
Макс. разрешение |
0,1 ° С |
||
|
ОБЩИЕ ДАННЫЕ |
Измерение ср. кв. зн. |
Сигнал синусоидальной формы |
Сигнал синусоидальной формы |
|
Макс. индиц. число |
4000 |
10000 |
|
|
Источник питания |
1,5 В х 4 (тип АА) |
||
|
Срок службы батареи |
200 ч |
||
|
Условия эксплуатации |
Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
||
|
Габаритные размеры |
96 х 200 х 51 мм |
||
|
Масса |
620 г |
||
|
Комплект поставки |
Измерительные провода (2), испытательный пробник (1), зажим «крокодил» (2), батареи (4; установлены), магнитный держатель, защитный чехол, руководство по эксплуатации |
||
