Мегаомметр Ф4106
Прибор контроля изоляции, от 0,02 - 5 МОм.
Прибор контроля изоляции Ф4106 предназначен для измерения сопротивления изоляции и сигнализации при его снижении ниже установленного уровня в сетях переменного тока, находящихся под напряжением 220 или 380В частотой 50, 60 или 400 Гц.

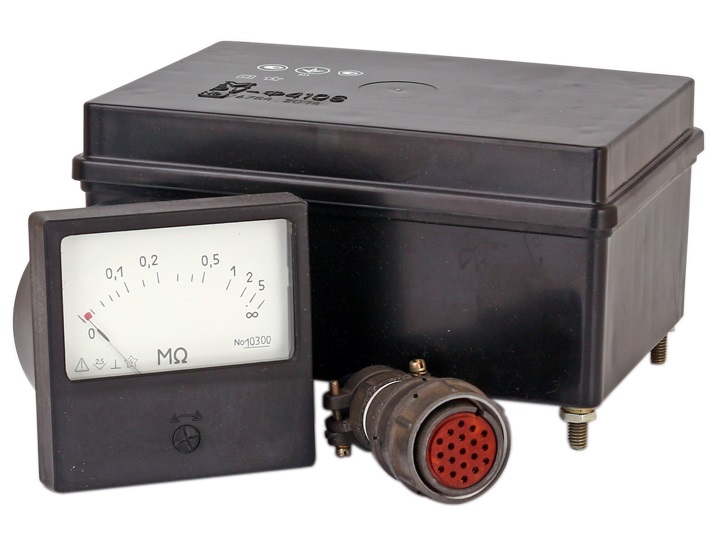

Область применения – передвижные или стационарные электроустановки с изолированной нейтралью. Исполнение прибора пылезащищенное, брызгозащитное, виброустойчивое. Прибор состоит из двух блоков: показывающего устройства (ПУ) и релейного устройства (РУ). Рабочее положение ПУ – вертикальное, РУ – любое.
Технические характеристики
| Диапазон измерений, МОм | От 0,02 до 5 |
| Класс точности ПУ | 2,5 |
| Прибор имеет 3 переключаемые уставки сопротивлений | |
| - для Ф4106, кОм | 30, 50, 500 |
| - для Ф4106А, кОм | 12, 20, 60 |
| Предел допускаемой основной погрешности РУ, % | + 10 |
| Входное сопротивление, кОм | Не менее 250 |
| Оперативный ток, мА | Не более 0,6 |
| Потребляемая мощность, ВА | Не более 10 |
| Время отпускания РУ, с | Не более 0,1 |
| РУ прибора имеет на выходе 2 переключающих контакта со следующими режимами коммутации: | |
| Диапазон коммутации (тока 0,1-2А; напряжения 6-30В) Iпост | Нагрузка активная |
| Диапазон коммутации (тока 0,05-1А; напряжения 6-30В) Iпост | Нагрузка t< 15ms |
| Диапазон коммутации (тока 0,1-0,3А; напряжения 6-250В) Iпост | Нагрузка активная |
| Диапазон коммутации (тока 0,1-25А; напряжения 6-115В) Iпеременный | Нагрузка coscp > 0,3 |
| Напряжение питания, В | 220 + 30 |
| Длина шкалы ПУ, мм | Не менее 50 |
| Масса, кг | Не более1,5 |
| Габариты: | |
| - ПУ, мм | 80 х 80 х 100 |
| - РУ, мм | 175 х 98 х 143 |
