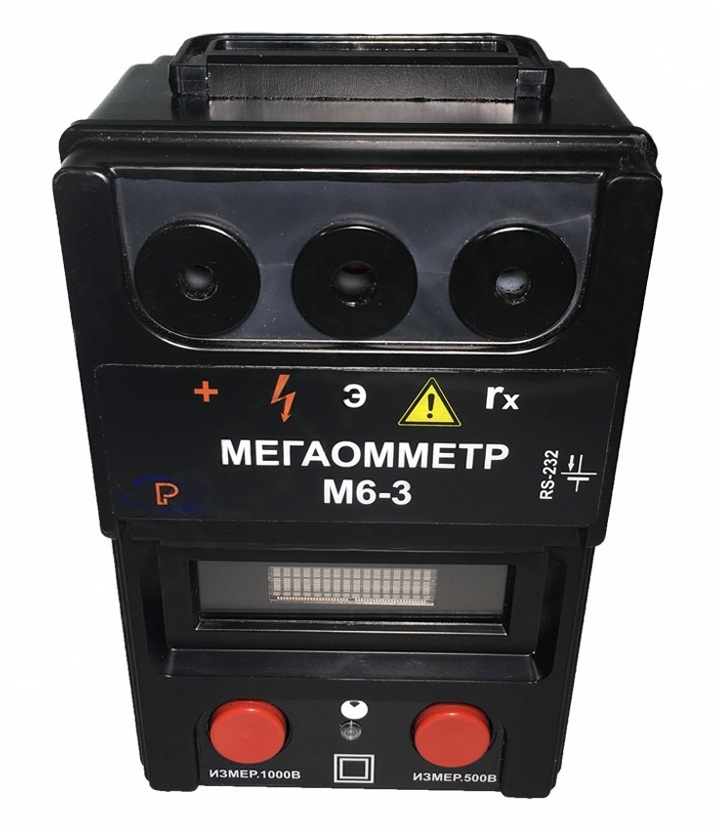

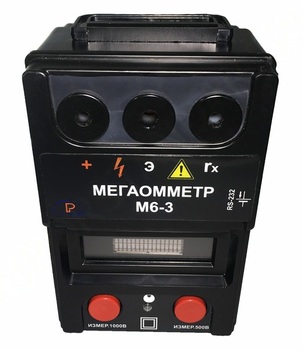

Мегаомметр М6-3
Измерение при напряжении 1,0 и 2,5 кВ (М6, М6-2, М6-4, М6-ЖТ) и напряжении 0,5 и 1,0 кВ. (М6-1, М6-3)
НАЗНАЧЕНИЕ
Измерение при напряжении 1,0 и 2,5 кВ (М6, М6-2, М6-4, М6-ЖТ) и напряжении 0,5 и 1,0 кВ. (М6-1, М6-3) сопротивления и коэффициента абсорбции изоляции электрооборудования, не находящегося под рабочим напряжением (выведенного из работы) при проведении монтажных, наладочных, эксплуатационных, ремонтных работ и наличии влияния со стороны действующего оборудования. Проведение измерений в лабораториях и испытательных станциях предприятий, а также в полевых условиях.
МОДИФИКАЦИИ
М6, М6-1, М6-2, М6-3, М6-ЖТ – предназначены для измерения высоких значений сопротивления изоляции электрооборудования (например, силовых трансформаторов); М6-4 – предназначен для измерения сопротивления изоляции электрооборудования в случаях необходимости повышенной мощности источника рабочего напряжения мегаомметра (например при контроле генераторов без демонтажа системы охлаждения и при контроле цепей вторичной коммутации, кабелей).
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- измерения по прямой и перевернутой схемам включения;
- измерения по 2-х и 3-х зажимной схемам включения;
- контроль цепей вторичной коммутации с одновременным испытанием напряжением 2,5 кВ (М6-4);
- контроль изоляции обмоток генераторов без разборки системы водяного охлаждения, контроль изоляции кабелей (М6-4);
- автоматический выбор пределов измерений;
- буквенно-цифровая индикация результатов измерения на жидкокристаллическом (люминесцентном в М6-2 и М6-3) дисплее;
- заряд аккумуляторной батареи М6, М6-1, М6-2, М6-3, М6-ЖТ через встроенный разъем;
- работа М6-2 и М6-3 в диапазоне температур от минус 40 до плюс 50оС;
- звуковая и визуальная индикация наличия напряжения в измеряемой цепи;
- измерение текущих значений сопротивления;
- индикация текущего времени измерения;
- индикация текущей даты;
- индикация напряжения, подаваемого на измеряемый объект;
- индикация коэффициента абсорбции (отношение значений сопротивлений, измеренных через 60 и 15 секунд);
- индикация перегрузки по экранным цепям;
- подсветка индикатора;
- наличие внутренней энергонезависимой памяти, позволяющей автоматически записывать до 450 измерений с указанием времени каждого измерения;
- защита от пробоя изоляции и короткого замыкания в измеряемой цепи;
- возможность переноса результатов измерений на персональный компьютер
Технические характеристики
| Наименование параметра | Значение для мегаомметра | ||
| М6, М6-2, М6-ЖТ | М6-1, М6-3 | М6-4 | |
| Пределы измерения сопротивления | от 10 кОм до 200 ГОм | от 50 кОм до 200 ГОм | |
| Рабочие напряжения | 1000 и 2500 В | 500 и 1000 В | 1000 и 2500 В |
| Мощность источника рабочего напряжения | 3 Вт | 15 Вт | |
| Допустимый ток по цепям экранирования объекта | 0,5 мА | 2,5 мА | |
| Питание | от встроенной аккумуляторной батареи 12 В | от сети 220 В ± 10% частотой 50-60 Гц | |
| Диапазон измерения коэффициента абсорбции | ≤ 5% в интервале 100 кОм - 100 ГОм | ≤ 5 % в интервале 100 кОм-50 ГОм | |
| ≤ 15% в интервале 10 кОм - 100 кОм 100 ГОм - 200 ГОм | ≤15 % в интервале 50 кОм-100 к 50 ГОм-200 ГОм | ||
| Влагоустойчивость | повышенная влажность 90% при 30°С | ||
| Масса | 2,6 кг | ||
| Габаритные размеры(длина х ширина х высота) | 250 х 160 х 140 мм | ||
