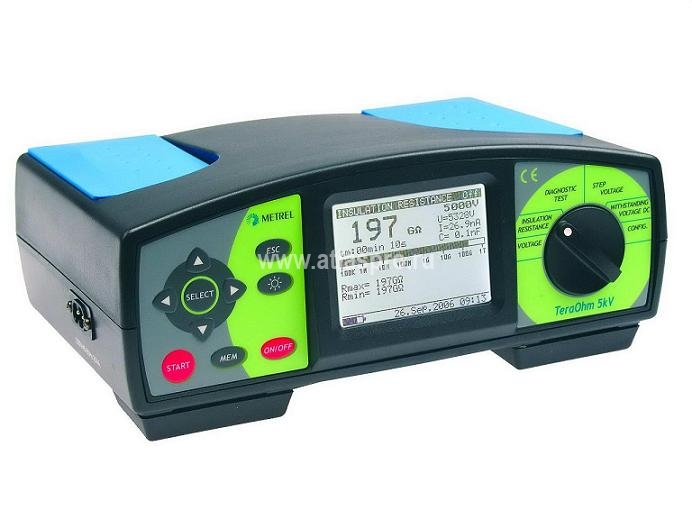

Мегаомметр MI-2077
Портативный прибор для испытания изоляции на пробой постоянным напряжением (0...5.0 кВ, шаг 1 В), измерение сопротивления изоляции до 5 ТОм (изм. напряжение 250 В до 5 кВ постоянное, шаг 50 В), время измерения 1с-30 мин, автоматич. расчет коэф. поляризации и абсорбции проводника, измерение емкости до 50 мкФ, изм. U до 600 В (перем. и пост.), изм. частоты, внутренняя память 1000 ячеек, RS-232, универсальное питание: аккумуляторы 6х1,2 В или 220 В/ 50 Гц, вес 2,3 кг.
Тераомметр MI 2077 Metrel
- Автоматический расчет коэффициента поляризации PI (старения изоляции)
- Коэффициент разряда диэлектрика DD
- Коэффициент абсорбции (степени увлажненности)
- А также измерение емкости до 50 мкФ
- Настройка испытательного напряжения от 250 В до 5000 В с шагом 50 В
- Регулируемое время измерения от 1 секунды до 30 минут
- Автоматический разряд емкости измеряемых цепей после завершения измерения
- Защитный проводник для устранения токов на поверхности изоляции
- Измерение напряжения постоянного и переменного тока до 600В
- Внутренняя память с возможностью сохранения до 1000 результатовизмерений
- Опционное программное обеспечение TeraLink упрощает процедуру оценки результатов
- Размеры: 265 х 185 х 110 мм
- Масса (без аксессуаров): 2,3 кг
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ |
Тестовое напряжение |
0 - 5000 В, постоянное |
|
Диапазон измерений |
от 1 Мом до 5 ТОм |
|
|
Разрешение |
1 кОм, 10 кОм, 100 кОм, 1 Мом, 10 МОм, 100 Мом, 1 ГОм и 10 ГОм |
|
|
Погрешность измерения |
±(0,05 хRизм+3 е.м.р.) |
|
|
Индикация |
0-5000 В (разрешение 1 В) ± (5,0 % + 3 В) 0,00 нА – 1,4 мА (мин. разрешение 0,01 нА) ± (5,0 % + 0,5 нА) |
|
|
ИСТПЫТАНИЕ НА ПРОБОЙ ПОСТОЯННЫМ ТОКОМ |
Испытательное напряжение |
от 0 до 5000 В |
|
Разрешение |
1 В |
|
|
Погрешность установки |
± (0,03 х Uизм+3 е.м.р.) |
|
|
ТОК УТЕЧКИ |
Диапазон измерения |
от 0,01 нА до 1,4 мА |
|
Разрешение |
0,01 нА, 0,1 нА, 1 нА,10 нА,100 нА, 1 мкА и |
|
|
Погрешность |
± (0,05 х Iизм+0,05 нА) |
|
|
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ |
Диапазон измерений |
0 – 600 В (постоянное, переменное 45 – 65 Гц) |
|
Разрешение |
1 В |
|
|
Погрешность измерения |
±(0,03 х Uизм + З В) |
|
|
ИЗМЕРЕНИЕ ЧАСТОТЫ |
Диапазон измерений |
45 - 65 Гц |
|
Разрешение |
0, 1 Гц |
|
|
Погрешность измерения |
± 0,2 Гц |
|
|
ИЗМЕРЕНИЕ ЕМКОСТИ |
Диапазон измерений |
от 99,9 нФ до 50 мкФ |
|
Разрешение |
0,1 нФ, 1 нФ и 10 нФ |
|
|
Погрешность |
± (0,05 х Сизм + 2 е.м.р.) |
|
|
РАСЧЕТ КОЭФИИЦИЕНТОВ ПОЛЯРИЗАЦИИ PI , DAR, РАЗРЯДА ДИЭЛЕКТРИКА DD |
Частота |
0 – 99,9 |
|
Разрешение |
0,01 |
|
|
Погрешность |
± ( 5 % + 2 ед. мл. разряда) |
|
|
ОБЩИЕ ДАННЫЕ |
Время испытания |
1с – 30 мин |
|
Напряжение питания |
от сети переменного напряжения 220В (от 45 до 64 Гц); |
|
|
Условия эксплуатации (рабочие) |
от минус 10°С до 50 °С, 95% при температуре от 0 °С до 40 °С |
|
|
Дисплей |
ЖКИ точечно-матричный с подсветкой –(160×116) |
|
|
Внутренняя память |
Долговременная внутренняя, на 1000 измерений с часами и датой |
|
|
Интерфейсы |
Последовательное подключение RS232 гальванически развязанное, стандартный RS232 9-контактный |
|
|
Исполнение |
Кат. III / 300 В, двойная изоляция (класс 2), IP44 |
|
|
Габаритные размеры |
265х185х110 мм |
|
|
Масса |
2,1 кг |
|
|
Комплект поставки |
Тераомметр Ml 2077 (1), Комплект соединительных проводов (1), Кабель питания (1), Мягкий кейс (1), Ремень для переноски (1), Руководство по эксплуатации (1), Методика поверки (1) |
