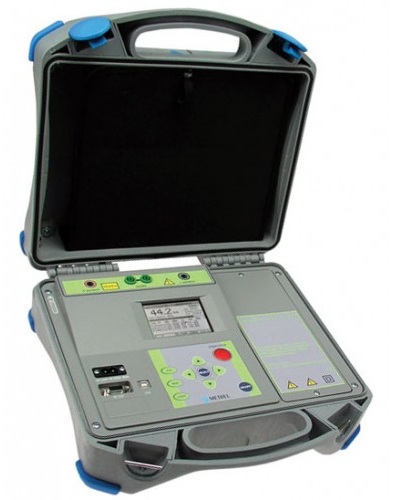

Мегаомметр MI-3200
MI3200 Современный цифровой высоковольтный измерительный прибор с максимальным испытательным напряжением до 10 000 В постоянного тока и диапазоном сопротивлений до 10 Том.
Функции MI3200:
- Измерение больших значений сопротивления изоляции, до 10 ТОм
- Программируемое измерительное напряжение, от 500 В до 10 кВ, шаг 25 В
- Программируемый таймер, от 1 с до 30 мин
- Автоматическое снятие заряда с объекта измерений по их окончании.
- Измерение емкости
- Измерение зависимости сопротивления изоляции от измерительного напряжения
- Пять дискретных значений измерительного напряжения, установленных пропорционально, в пределах заданного диапазона
- Программируемый таймер от 1 мин до 30 мин на один этап
- Индекс поляризации PI, коэффициент диэлектрического поглощения (DAR) и Коэффициент диэлектрического разряда (DD)
- PI = Rизол (t2) / Rизол (t1)
- DAR = R01мин / R15сек
- DD = Iразряда (1мин) / C?U
- просматривать текущие значения регистрируемых сигналов.
- Выдерживаемое напряжение (пост. тока) до 10 кВ
- Программируемое пилообразное измерительное напряжение от 500 В до 10 кВ
- Высокое разрешение по напряжению (около 25 В на шаг)
- Программируемый предельный ток до 5 мА
- Измерение напряжения и частоты до 600 В переменного/постоянного тока
- Построение графика R(t)
- Автоматическая калибровка измерительной системы
- Работает от сети или перезаряжаемых батарей
- Хранение результатов в виде гистограмм с указанием времени и даты измерения
- Удобный интерфейс программного обеспечения и два изолированных коммуникационных порта (USB и RS232)
- Высокое качество аксессуаров
- Надежная защита от помех
- Размеры: 340 х 260 х 160 см, Масса (без аксессуаров): 5,5 кг
- Матричный ЖК - экран выдает легко читаемые результаты и дополнительные параметры. Работа прибора проста и понятна; оператор не нуждается в специальной подготовке
Технические характеристики
Параметр | Значение | Погрешность |
Диапазон измерений | 0,12 МОм - 10 ТОм | ( 5% от показ. + 3 ед. сч.) |
Диапазон испытательного напряжения | 500 - 10000 В, с шагом 25 В | (3% от показ. + 3 В) |
Диапазон графической шкалы | 0 - 10 ТОм |
|
Испытание на пробойное напряжение | 500 - 10000 В | 3% от показ. + 3 В) |
Ток утечки | 0 - 5 мА | (3% от показ. + 3 ед. сч.) |
Диапазон напряжений (пост., перем.) | 0 - 600 В | (3% от показ. +4 В) |
Диапазон измеряемой емкости | 0 - 50 мФ | ( 5% от показ. + 2 ед. сч.) |
Диапазон измерения индекса поляризации (PI) | 0 - 99,9 | ( 5% от показ. + 2 ед. сч.) |
Испытание на разряд диэлектрика (DD) | 0 - 99,9 | ( 5% от показ. + 2 ед. сч.) |
Испытание на поглощение диэлектрика (DAR) | 0 - 99,9 | (5 % от показ. + 2 ед. сч.) |
|
Питание от батарей |
7,2 В пост. тока (6 х 1,2 В NiMH, IEC LR20, типоразмер D) |
|
Питание от сети |
90 - 260 В перем. тока, 45-65 Гц |
|
Классификация защиты |
Двойная изоляция |
|
Категория защиты от перенапряжения |
CAT IV 600V |
|
Степень загрязнения |
2 |
|
Уровень защиты |
IP 44 |
|
Размеры |
36 х 16 х 33 см |
|
Вес |
(с батареями, без аксессуаров) 5,5 кг |
|
Дисплей |
ЖК точечная матрица с внутренней подсветкой (160 х 116) |
|
Память |
Энергонезависимая, 1000 измерений с временем и датой |
|
Диапазон рабочих температур |
0 - 50°C |
