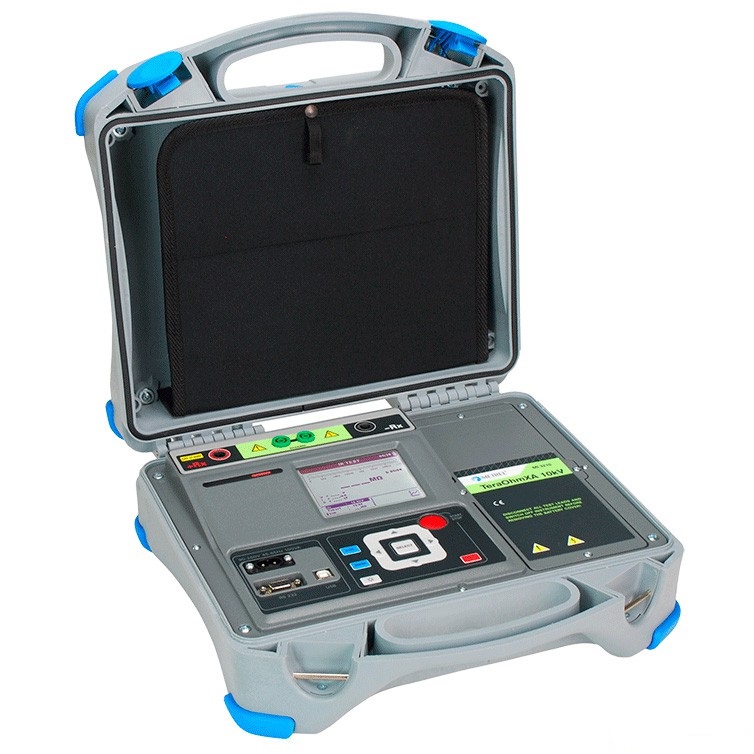

Мегаомметр MI-3210
MI 3210 обладает возможностью выдавать испытательное напряжение величиной до 10 кВ и является усовершенствованной версией прибора MI 3200.
MI 3210 отличает расширенный диапазон измерения от 0,01 МОм до 20 ТОм, увеличенное время испытаний (до 99 минут, настраивается пользователем) и возможность передачи записанных результатов измерений на ПК через беспроводной интерфейс BLUETOOTH. Все остальные функции предыдущих моделей – построение графика R(t), измерение емкости испытываемого объекта, проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы, измерение выдерживаемого напряжения / тока пробоя, расчет индекса поляризации PI, расчет коэффициента диэлектрического поглощения DAR, расчет коэффициента диэлектрического разряда DD – сохранены.
Функции:
- измерение сопротивления изоляции, построение графика R(t),
- измерение емкости испытываемого объекта,
- проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы,
- измерение выдерживаемого напряжения / тока пробоя,
- расчет индекса поляризации PI,
- расчет коэффициента диэлектрического поглощения DAR,
- расчет коэффициента диэлектрического разряда DD,
- измерение напряжения и частоты переменного и постоянного тока.
Отличительные особенности:
- возможность задания измерительного напряжения в диапазоне от 50 В до 10 кВ с шагом 50 В,
- широкий диапазон измерения сопротивления – до 20 Том,
- полная диагностика состояния изоляции, включающая в себя автоматический расчет,
- индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD,
- построение графика R(t),
- автоматическая калибровка после включения,
- встроенный таймер позволяет задавать время измерения от 1 с до 99 мин,
- автоматический разряд испытываемого объекта после завершения измерений,
- наличие защитного проводника GUARD для отведения поверхностных токов утечки,
- встроенная память на 1000 измерений,
- подключение к ПК посредством USB и RS232, Bluetooth,
- размеры: 360 x 160 x 330 мм,
- масса (без аксессуаров): 6,5 кг.
Комплект поставки MI 3200:
- Прибор TeraOhmXA 10 кВ
- 10 кВ экранированный измерительный кабель с наконечником, 2 м
- 10 кВ экранированный измерительный кабель, красный, 2 м
- 10 кВ экранированный измерительный кабель, черный, 2 м
- 10 кВ зажим типа «крокодил», красный
- 10 кВ зажим типа «крокодил», черный
- Защитный кабель GUARD с зажимом «крокодил», зеленый, 2 м
- Сетевой кабель
- 1,2 В аккумуляторные батареи NiMH, 6 шт
- Книга „Guide to modern insulation testing“ на CD
- Руководство по эксплуатации
Технические характеристики
|
Функции
|
Диапазон измерений
|
Разрешение
|
Погрешность измерений
|
|---|---|---|---|
|
Сопротивление изоляции
|
0,01 … 9,99 МОм
|
10 кОм
|
±(5 % от измер. + 3 емр)
|
|
10,0 … 99,9 МОм
|
100 кОм
|
±(5 % от измер. + 3 емр)
|
|
|
100 … 999 МОм
|
1МОм
|
±(5 % от измер. + 3 емр)
|
|
|
1,00 … 9,99 ГОм
|
10 МОм
|
±(5 % от измер. + 3 емр)
|
|
|
10,0 … 99,9 ГОм
|
100 МОм
|
±(5 % от измер. + 3 емр)
|
|
|
100 … 999 ГОм
|
1ГОм
|
±(5 % от измер. + 3 емр)
|
|
|
1,0 … 9,9 ТОм
|
100 ГОм
|
±(15 % от измер. +1 емр)
|
|
|
10 … 20 ТОм
|
1 ТОм
|
±(15 % от измер. + 1 емр)
|
|
|
Измерительное напряжение
|
0 … 999 В
|
1 В
|
±(5 % от измер. + 3 емр)
|
|
≥ 1 кВ
|
10 В
|
±(5 % от измер.+3емр)
|
|
|
Ток утечки
|
0,00 … 5,00 мА
|
10 мкА
|
±(5 % от измер. + 3емр)
|
|
DAR - коэффициент диэлектрического поглощения
|
0,01 … 9,99
|
0,01
|
±(5 % от измер. + 3 емр)
|
|
10,0 … 100,0
|
0,1
|
±(5 % от измер.+3емр)
|
|
|
PI - индекс поляризации
|
0,01 … 9,99
|
0,1
|
±(5 % от измер. + 2 емр)
|
|
10,0 … 100,0
|
0,01
|
±(5 % от измер.+2 емр)
|
|
|
DD - коэффициент диэлектрического разряда
|
0,01 … 9,99
|
0,01
|
±(5 % от измер. + 2 емр)
|
|
10,0 … 100,0
|
0,1
|
±(5 % от измер.+2емр)
|
|
|
Напряжение пост. / перем. тока
|
5,0 … 550 В
|
1 В
|
±(2% от измер. + 2емр)
|
|
Частота
|
10…500 Гц
|
0,1 Гц
|
±(0,2% от измер.+1емр)
|
|
Емкость
|
20 … 99,9 нФ
|
1 нФ
|
±(5 % от измер. + 3 емр)
|
|
1,00 … 9,99 мкФ
|
10 нФ
|
±(5 % от измер. + 3 емр)
|
|
|
10,0 … 50,00 мкФ
|
100 нФ
|
±(5 % от измер. + 3 емр)
|
|
|
Питание
|
12 В пост. тока (3,4 А*ч)
|
||
|
Дисплей
|
Матричный ЖК дисплей (320 x 240) с подсветкой
|
||
|
Категория перенапряжения
|
600 В CAT IV
|
||
|
Класс защиты
|
Двойная изоляция
|
||
