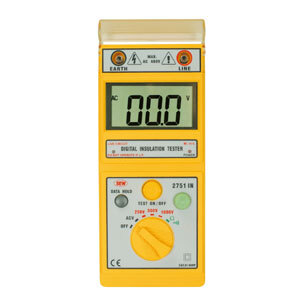

Мегаомметр SEW-2751 IN
аналог 1851 IN, 3 предела R изоляции 20/ 200/ 2000 Мом (± 2,5%); 3 предела R цепи 20/ 200/ 2000 Ом , разрешение 0.01 (± 1,5%) ; ~U 1 - 600 В, 40 - 120 Гц, цифровой, 3 1/2 разряда, удержание + таймер, цветографическая маркировка изм.гнезд и проводов, масса 1 кг
- Измерение сопротивления изоляции и сопротивления цепи Фиксированные значения пост. напр. для измерения сопрот. изоляции: 250 В; 500 В; 1000 В
- Измерение переменного напряжения до 600 В
- Измерение сопротивления изоляции при напряжении, создающем ток в нагрузке 1 мА
- Функция удержания показаний, таймер режимов тестирования (3..5 мин)
- Автоматический разряд накопительного конденсатора
- Измерение сопротивления низкоомной цепи током 200 мА
- Звуковой прозвон цепи
- Индикация наличия опасного напряжения в тестируемой цепи
- 3½ цифровой ЖК-индикатор (68×34 мм)
- Батарейное питание, автовыключение, индикация разряда источников питания
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
||
|
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
Испытательное напряжение |
Постоянное: 250 В, 500 В, 1000 В |
||
|
Допустимое отклонение испытательного напряжения |
± 10 % |
|||
|
Пределы измерений |
20 МОм (250 В) |
200 МОм (500 В) |
2000 МОм (1000 В) |
|
|
Разрешение |
10 кОм |
100 кОм |
1 МОм |
|
|
Погрешность измерения |
± (1,5 % + 5 ед. счета) |
± (2,5 % + 3 ед. счета) |
± (5,0 % + 3 ед. счета) |
|
|
Тестовый ток |
1 мА |
|||
|
СОПРОТИВЛЕНИЕ ЦЕПИ |
Пределы измерений |
20 Ом |
200 Ом |
2000 Ом |
|
Разрешение |
0,01 Ом |
0,1 Ом |
1 Ом |
|
|
Погрешность измерения |
± (1,5 % + 3 ед. счета) |
|||
|
Напряжение (без нагрузки) |
4 В минимум |
|||
|
Тестовый ток |
200 мА минимум |
|||
|
Прозвон цепи |
Включается зуммер при сопротивлении менее 1 Ом |
|||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Предел измерений |
600 В |
||
|
Погрешность измерения |
± (1,5 % + 3 ед. счета) |
|||
|
Разрешение |
1 В |
|||
|
Полоса частот |
40 … 120 Гц |
|||
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
1,5 В х 6 (тип АА) |
||
|
Потребляемый ток |
300 мА |
|||
|
Таймер тестирования |
3…5 минут |
|||
|
Дисплей |
ЖКИ, 31/2 разряда (макс. индицируемое число 2000) |
|||
|
Габаритные размеры |
205 х 90 х 55 мм |
|||
|
Масса |
600 гр. |
|||
|
Комплект поставки |
Измерительные провода (2), зажимы «крокодил» (2), источник питания (8), предохранитель (1), плечевой ремень, руководство по эксплуатации |
|||
