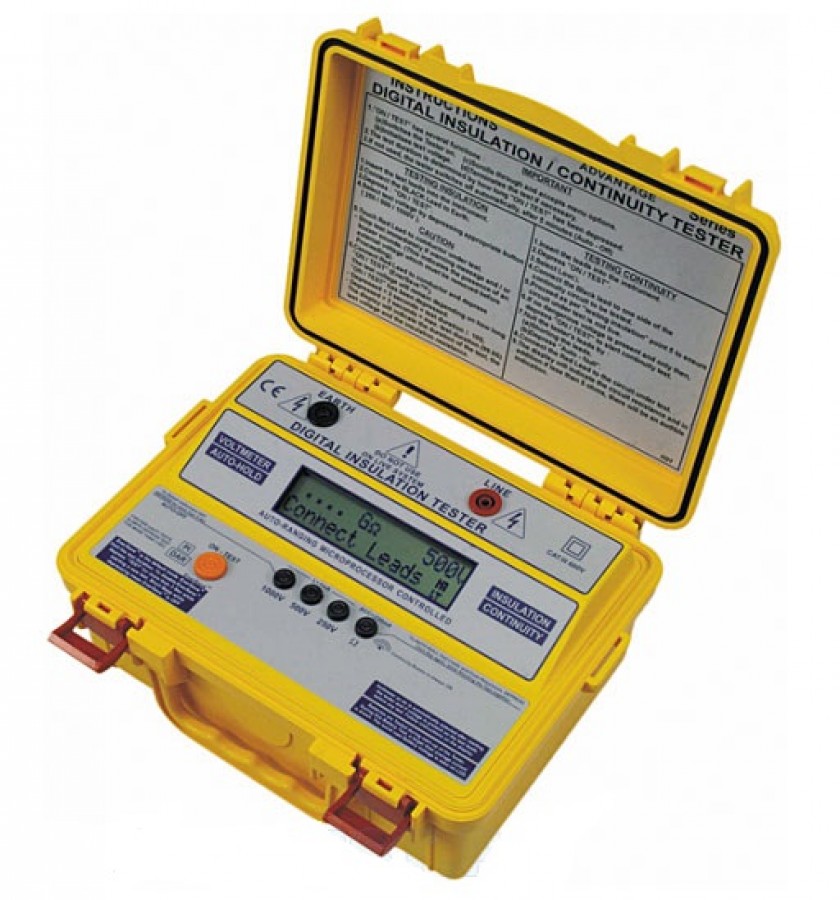

Мегаомметр SEW-4101 IN
Многофункц. цифровой автотестер: измерение сопротивления изоляции 2кОм...8ГОм (U тестовое 250/500/1000В), R цепи (0,01...1999 Ом), напряжения (950В пост./ 700В перем.), автоматический расчет PI (коэфф.поляризации) и DAR (абсорбции), прозвон цепи, автоустановка «0» сопротивления (до 5 Ом), автоудержание, батарейное питание (8 шт), автовыключение, таймер, пыле-влагозащитный корпус, масса 1,4 кг
Цифровой многофункциональный измеритель сопротивления изоляции 4101 IN, 4102 MF STANDARD ELECTRIC WOKRS Co., Ltd.
- Измерение сопротивления изоляции, сопротивления цепи и напряжения (пост./ перем.)
- Тестирование устройств MOV защиты (варисторов) ограничителей перенапряжений (ОПН) и элементов газоразрядных устройств, блоков молниезащиты (4102 MF)
- Три фиксированных значения тестового напряжения для измерения сопротивления изоляции: 250 В; 500 В; 1000 В
- Автоматический расчет коэффициентов поляризации PI, абсорбции DAR.
- Измерение сопротивления током 300 мА; звуковой прозвон цепи
- Компенсация начального сопротивления (до 5 Ом)
- Автоудержание результата тестирования, авторазряд накопительного конденсатора
- Наклонный 2-х строчный ЖК-индикатор
- Индикация наличия опасного напряжения (>20В) в тестируемой цепи, состояния источников питания
- Батарейное питание (допускается использование акк. батарей)
- Пыле- и влагозащищённый корпус, надёжность, безопасность
Технические характеристики
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
|
|
4102 MF |
4101 IN |
||
|
СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ |
Испытательное напряжение |
250 В; 500 В, 1000 В (постоянное) |
|
|
Погрешность установки |
± 10 % |
||
|
Пределы измерений |
2 кОм … 2 ГОм (250 В); 4 кОм … 4 ГОм (500 В); 8 кОм … 8 ГОм (1000 В) |
||
|
Погрешность измерения |
± 3 % (> 1 МОм); ± 5 % (30 кОм … 1 МОм); ± 20 % (до 30 кОм) |
||
|
Тестовый ток |
± 1,2 мА |
||
|
РАСЧЕТ КОЭФФ. PI, DAR |
Разрешение |
0,1 |
|
|
Погрешность |
± 1 % |
||
|
СОПРОТИВЛЕНИЕ ЦЕПИ |
Пределы измерений |
0,01 … 1999 Ом |
|
|
Макс. разрешение |
0,01 |
||
|
Погрешность измерения |
± 1,0 % (0,01 … 100 Ом); ± 1,5 % (100 … 300 Ом); ± 2,0 % (300 Ом … 1999 Ом) |
||
|
Напряжение ХХ (пост.) |
Минимум 5 В (на «открытых» концах) |
||
|
Тестовый ток |
Минимум 220 мА |
||
|
Компенсация начального R |
До 5 Ом (автоустановка нуля показаний) |
||
|
Прозвон цепи |
при сопротивлении < 3 Ом включается прерывистый зуммер |
||
|
НАПРЯЖЕНИЕ |
Пределы измерений |
700 В (переменное); 950 В (постоянное) |
|
|
Погрешность измерения |
± 1,5 % |
||
|
Разрешение |
1 В |
||
|
ТЕСТ MOV ЗАЩИТЫ (ВАРИСТОРОВ) |
Испытательное напряжение |
5 …1020 В (постоянное) - |
- |
|
Погрешность |
± 3 % |
- |
|
|
Разрешение |
± 2 ед. сч. |
- |
|
|
ТЕСТ ГАЗОРЯЗРЯДНИКОВ |
Испытательное напряжение |
5 …1020 В (постоянное) |
- |
|
Погрешность |
± 3 % |
- |
|
|
Разрешение |
± 2 ед. сч. |
- |
|
|
ОБЩИЕ ДАННЫЕ |
Напряжение питания |
1,5 В/ 1,2 В х 8 (тип АА) |
|
|
Автовыключение питания |
5 мин (возможно принудительное выключение) |
||
|
Дисплей |
2-х строчный ЖК-индикатор (2 х 16 зн) |
||
|
Длительность теста |
10 с (быстро); 60 с (DAR тест); 10 мин (PI, DAR) |
||
|
Защита от перегрузки |
700 В ; класс III – 700В относительно земли |
||
|
Габаритные размеры |
250 х 190 х 110 мм |
||
|
Масса |
1,4 кг |
||
|
Комплект поставки |
Измерительные провода (2), зажимы «крокодил» (2), источник питания (8), плечевой ремень, руководство по эксплуатации |
||
