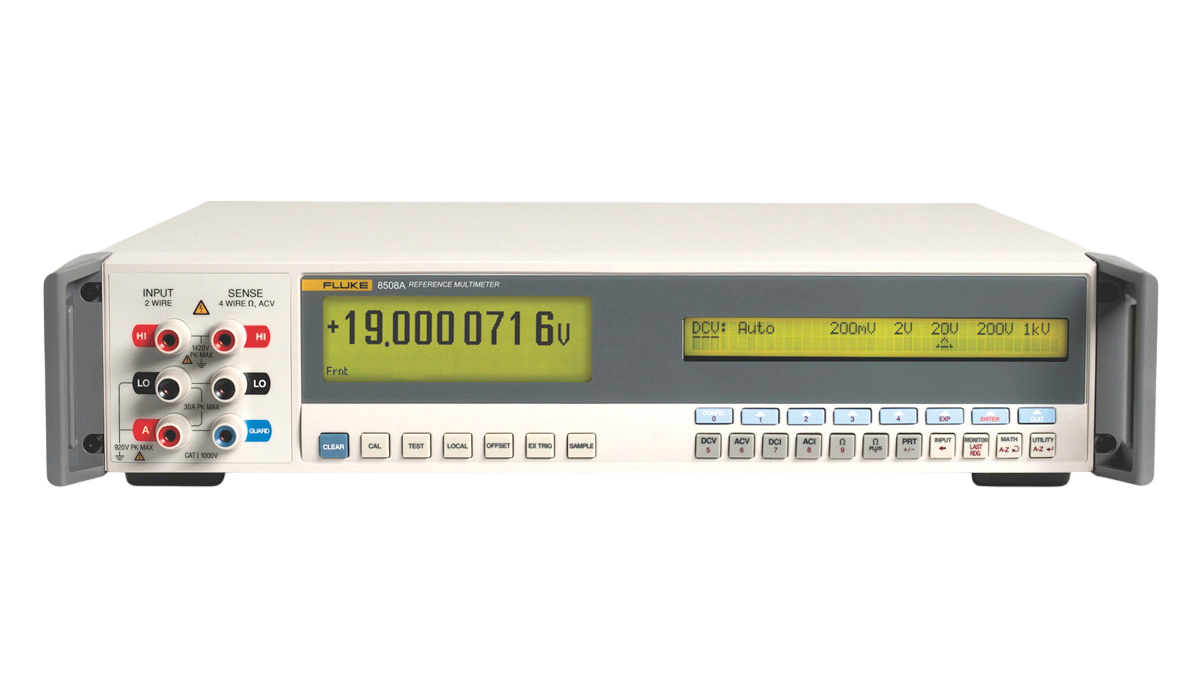

Эталонный мультиметр Fluke-8508A/1
Назначение
Прецизионный прибор для метрологических измерений, объединяющий функции нескольких измерительных устройств.Ключевые характеристики
· разрешение: 8,5 разрядов;
· стабильность:
o 2,7 ppm за 365 дней;
o 0,5 ppm за 24 часа;
· варианты исполнения: с передними разъёмами или с дублирующими задними (модель 8508А/01).
Измеряемые параметры
1. Напряжение:
o постоянное и переменное: 200 мВ – 1 кВ;
o разрешение: до 1 нВ;
o частотный диапазон переменного напряжения: до 1 МГц.
2. Ток:
o диапазоны: 200 мкА – 20 А;
o частота: 1 Гц – 100 кГц;
o входное сопротивление: практически нулевое.
3. Сопротивление:
o диапазоны: 2 Ом – 20 ГОм;
o разрешение: до 10 нОм.
4. Температура:
o диапазон: −200 – 660 °C;
o поддержка: двух-, трёх- и четырёхпроводных ПТС/ЭПТС;
o линеаризация: МТШ‑90 и Календара‑Ван Дузена.
Преимущества
· Универсальность: заменяет 8 приборов (мультиметр, мост сопротивлений, делитель напряжения, нуль‑индикатор, эталон напряжения, термометр, шунты, электрометр).
· Точность и стабильность: минимальные погрешности и высокая воспроизводимость результатов.
· Гибкость измерений:
o возможность измерения соотношений (напряжение, сопротивление);
o реверс тока для устранения температурных ошибок.
· Удобство использования:
o панель управления с логичной структурой;
o дисплеи Dual Paramatrix;
o контекстно‑зависимые меню;
o быстрый доступ к сложным настройкам.
Применение
· калибровка многофункциональных калибраторов;
· измерения в метрологических лабораториях;
· замена множества специализированных приборов одним устройством.
Технические характеристики
|
|
|
|
Измерения постоянного напряжения |
|
|
Диапазоны |
5 шт., от 200 мВ до 1 000 В |
|
Максимальное измеряемое значение |
1 050 В |
|
Разрешение |
от 5,5 до 8,5 разрядов по выбору пользователя |
|
Максимальная чувствительность |
1 нВ |
|
Лучшие спецификации в течение 1 года |
± 3 (±0,0003 %) ppm от показания |
|
Измерения переменного напряжения |
|
|
Диапазоны |
5 шт., от 200 мВ до 1 000 В |
|
Разрешение |
от 5,5 до 6,5 разрядов по выбору пользователя |
|
Максимальная частота |
1 050 В |
|
Максимальная чувствительность |
100 нВ |
|
Лучшие спецификации в течение 1 года |
± 65 ppm от показания |
|
Измерения постоянного тока |
|
|
Диапазон |
от 0 до ±20 A |
|
Лучшие спецификации в течение 1 года |
± 12 ppm от показаний |
|
Измерения переменного тока |
|
|
Диапазон |
от 2 мкА до 20 A, от 1 Гц до 100 кГц |
|
Разрешение |
± 250 ppm от показаний |
|
Измерения сопротивления |
|
|
Диапазон |
10 шт., от 2 Ом до 20 ГОм |
|
Разрешение |
от 5,5 до 8,5 разрядов по выбору пользователя |
|
Максимальная чувствительность |
10 нОм |
|
Максимальное напряжение согласования |
200 В |
|
Максимальный ток измерения |
100 мА |
|
Лучшие спецификации в течение 1 года |
± 7,5 ppm от показаний |
|
Измерения температуры |
|
|
Диапазон |
от –200 до 660 °C |
|
Разрешение |
от 5,5 до 8,5 разрядов по выбору пользователя |
|
Показания |
°C, °F, K или Ом |
|
Линеаризация |
МТШ-90 |
|
Измерение сопротивлений |
по двух-, трех- и четырехпроводной схеме с реверсом тока |
|
Лучшие спецификации в течение 1 года |
± 2,5 °C |
|
Общие технические характеристики |
|
|
Питание от сети переменного тока |
Напряжение от 200 до 240 В, частота от 47 до 63 Гц |
|
Потребляемая мощность (не более) В∙А |
80 |
|
Габариты с опорами (Д × Ш × В, мм) |
487 х 427 х 88 |
|
Масса, кг |
11,5 |
|
Условия эксплуатации |
|
|
Температура окружающего воздуха, °C |
от 0 до 50 |
|
Относительная влажность, % |
не более 90 |
|
Условия хранения |
|
|
Температура окружающего воздуха, °C |
от-20 до 70 |
|
Относительная влажность, % |
не более 95 |
