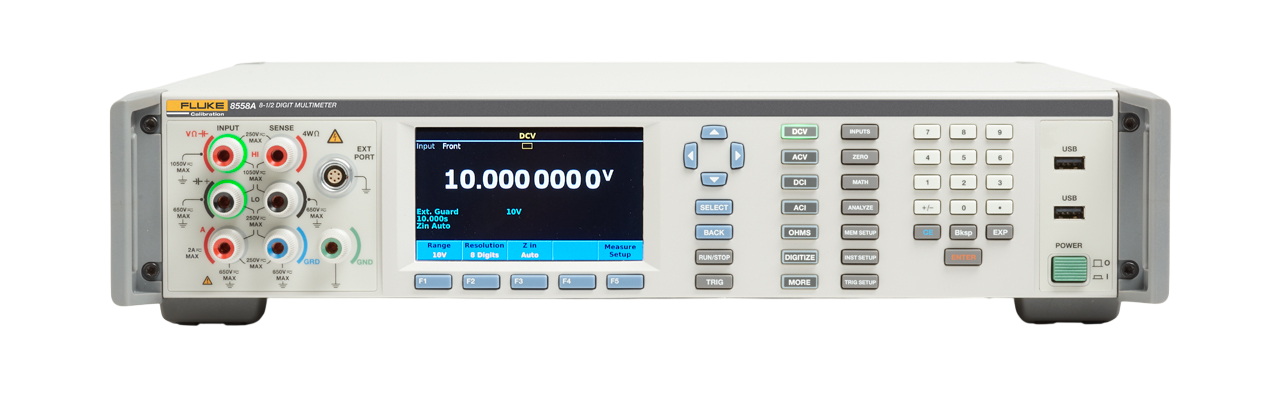

Эталонный мультиметр Fluke-8558A
Назначение
Для автоматизации лабораторных и производственных измерений: сочетает высокую скорость (до 5 Мвыб/с) и точность в широком диапазоне параметров.Основные характеристики
· разрешение: 8,5 разрядов;
· частота дискретизации: 5 Мвыб/с;
· память: 15 млн показаний (7,5 млн с временными метками);
· скорость передачи: до 100 000 показ./с (4,5 разряда), до 500 000 показ./с (в энергозависимой памяти/через USB);
· интерфейсы: GPIB, USBTMC, Ethernet, USB;
· совместимость:эмуляция Fluke 8508A/3458A,поддержка SCPI, IVI, MET/CAL™.
Измеряемые параметры
1. Напряжение (постоянное): 100 мВ–1000 В (макс. 1050 В), разрешение 1 нВ.
2. Ток (постоянный): 10 мкА–2 А, разрешение 1 пА.
3. Напряжение (переменное): 10 мВ–1000 В (макс. 1050 В), частота 1 Гц–10 МГц, разрешение 1 нВ.
4. Сопротивление: 1 Ом–10 ГОм (макс. 20 ГОм), разрешение 10 нОм.
5. Частота/период: до 100 МГц (BNC), точность 0,5 мкГц/Гц.
6. Ёмкость: 1 нФ–100 мФ.
7. Температура: с PRT/термопарами, точность 5 мК.
8. РЧ‑мощность: с датчиками NRP Rhode & Schwarz.
9. Дискретизированные сигналы:
o напряжение (полоса до 20 МГц);
o ток (полоса до 4 МГц).
Ключевые особенности
· Visual Connection Management: подсвечиваемые разъёмы для корректного подключения.
· Интуитивный интерфейс: цветной экран, простое меню, визуализация данных (тренды, БПФ, гистограммы).
· Гибкость управления: программируемое переключение входов, настраиваемые кнопки меню.
· Многоязычность: 7 языков (включая русский).
· Универсальные разъёмы: передние/задние входы для относительных измерений.
· Режимы запуска: ручной, внешний, по таймеру, событию, команде на шине.
· Высокая токовая нагрузка: до 2 А (Fluke 8558A), до 30 А (Fluke 8588A).
· Частотомер: до 100 МГц.
· Хранение данных: USB‑накопитель (формат CSV).
Преимущества
· высокая точность и скорость измерений;
· большой объём памяти для данных;
· поддержка автоматизации и удалённого управления;
· удобство эксплуатации (подсветка, меню, многоязычность);
· соответствие стандартам CE и CSA.
Технические характеристики
|
|
|
|
Напряжение постоянного тока |
|
|
Диапазон измерений |
100 мВ – 1000 В (макс. 1050 В) |
|
Коэффициент шкалы |
2,02 × полной шкалы |
|
Максимальное разрешение |
1 нВ |
|
Годовая точность |
4,0 мкВ/В (с ДВ 95 %), 5,7 мкВ/В (с ДВ 99 %) |
|
Суточная стабильность |
0,5 мкВ/В (с ДВ 95 %), 0,65 мкВ/В (с ДВ 99 %) |
|
Апертура отсчётов |
0–10 с (разрешение 200 нс) |
|
Постоянный ток |
|
|
Диапазон измерений |
10 мкА – 2 А (для 8558A) |
|
Коэффициент шкалы |
2,02 × полной шкалы |
|
Максимальное разрешение |
1 пА |
|
Годовая точность |
9 мкА/В (с ДВ 95 %), 12 мкА/В (с ДВ 99 %) |
|
Апертура выборки |
0 нс – 100 с |
|
Напряжение переменного тока |
|
|
Диапазон измерений |
10 мВ – 1000 В (макс. 1050 В для V<sub>ср.кв.</sub>) |
|
Частотный диапазон |
1 Гц – 10 МГц |
|
Коэффициент шкалы |
2,02 × полной шкалы для V<sub>размах</sub>, 1,2 × полной шкалы для V<sub>ср.кв.</sub> |
|
Максимальное разрешение |
1 нВ |
|
Годовая точность |
80 мкВ/В (с ДВ 95 %), 103 мкВ/В (с ДВ 99 %) |
|
Переменный ток |
|
|
Диапазон измерений |
10 мкА – 30 А (только для 8588A); 10 мкА – 2 А (для 8558A) |
|
Частотный диапазон |
1 Гц – 100 кГц |
|
Коэффициент шкалы |
2,02 × полной шкалы для V<sub>размах</sub>, 1,2 × полной шкалы для V<sub>ср.кв.</sub> |
|
Максимальное разрешение |
1 пА |
|
Годовая точность |
300 мкА/В (с ДВ 95 %), 387 мкА/В (с ДВ 99 %) |
|
Сопротивление |
|
|
Диапазон измерений |
1 Ом – 10 ГОм (макс. 20 ГОм) |
|
Коэффициент шкалы |
2,02 × полной шкалы |
|
Максимальное разрешение |
10 нОм |
|
Годовая точность |
10 мкОм/Ом (с ДВ 95 %), 13 мкОм/Ом (с ДВ 99 %) |
|
Режимы измерения |
при низком токе, при высоком напряжении, истинного сопротивления (Tru Ohms™) |
|
Дискретизированное напряжение |
|
|
Диапазон измерений |
100 мВ – 1000 В (макс. 1050 В) |
|
Коэффициент шкалы |
2,02 × полной шкалы |
|
Максимальное разрешение |
18 бит |
|
Частота дискретизации |
5 Мвыб/с |
|
Полоса пропускания |
до 20 МГц |
|
Дискретизированный ток |
|
|
Диапазон измерений |
10 мкА – 30 А (только для 8588A); 10 мкА – 2 А (для 8558A) |
|
Коэффициент шкалы |
2,02 × полной шкалы |
|
Максимальное разрешение |
18 бит |
|
Частота дискретизации |
5 Мвыб/с |
|
Полоса пропускания |
до 4 МГц |
|
Частота или период |
|
|
Диапазон для напряжения |
до 10 МГц |
|
Диапазон для тока |
до 100 кГц |
|
Диапазон на разъёме BNC |
до 100 МГц |
|
Годовая точность |
0,5 мкГц/Гц |
|
Ёмкость |
|
|
Диапазон измерений |
1 нФ – 100 мФ |
|
Годовая точность |
400 мкФ/Ф |
|
Температура |
|
|
Поддерживаемые датчики |
термометр PRT или термопара |
|
Годовая точность |
5 мК |
|
РЧ‑мощность |
|
|
Поддерживаемое оборудование |
датчик серии NRP Rhode & Schwarz, внешние шунты для постоянного и переменного тока |
|
Измерения тока через внешние шунты |
|
|
Поддерживаемые шунты |
шунт A40B и любые другие внешние шунты |
|
Скорость получения показаний |
|
|
8,5 разряда (сохранение в памяти) |
1 показ./с |
|
4,5 разряда (сохранение в памяти) |
100 000 показ./с |
|
Дискретизированное напряжение/ток (энергозависимая память) |
до 500 000 показ./с |
|
Передача через USB (бинарный формат) |
до 500 000 показ./с |
|
Память для результатов измерений |
|
|
Общее количество показаний |
15 млн |
|
Показания с временными метками |
7,5 млн |
|
Интерфейсы |
GPIB, USBTMC, Ethernet |
|
Дополнительные возможности |
|
|
Управление |
встроенные команды SCPI для удалённого управления |
|
Эмуляция приборов |
8508A и 3458A |
|
ПО для калибровки |
библиотека программ с поддержкой MET/CAL™ (в режиме эмуляции 8508A) |
|
Драйвер |
IVI (взаимозаменяемый виртуальный прибор) |
|
Передача данных |
USB‑накопитель (формат CSV) |
