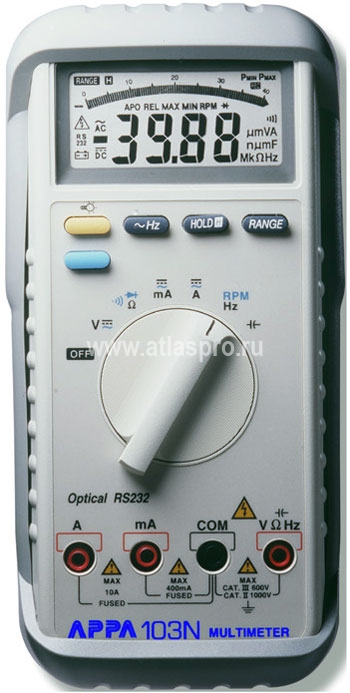

Мультиметр APPA-103N цифровой
Мультиметр. U пост.0,1 мВ - 1000 В,U пер.0,1 мВ-750 В, I постпер.10 мкА- 10 А, сопр. 0,1 Ом-40 МОм, F 1 Гц-40 МГц, С 1 пФ-40 мФ, подсветка шкалы, RS-232 интерфейс, масса 370 гр.
- Измерение постоянного напряжения 0,1 мВ … 1000 В (103N/105N/106), 1 мкВ … 1000 В (107/109)
- Измерение переменного напряжения 0,1 мВ … 750 В (103N/105N/106), 1 мкВ … 750 В (107/109)
- Измерение постоянного / переменного ток 10 мкА … 10 А (103N/105N/106), 1 мкА … 10 А (107/109)
- Измерение сопротивления 0,1 Ом … 40 МОм (103N/105N/106), 0,01 Ом … 2 Гом (107/109)
- Измерение частоты 1 Гц … 40 МГц (103N/105N/106), 0,01 Гц … 1 МГц (107/109)
- Измерение ёмкости 1 пФ … 40 мФ
- Измерение температуры -200 °С … 1200 °C (106/107/109)
- Интерфейс RS-232 с оптической развязкой
- Регистратор на 1600/40000 значений (107/109)
Технические характеристики
|
ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% |
АРРА103N |
АРРА105N |
АРРА106 |
APPA107/109 |
|
|
ПОСТОЯННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
400 мВ; 4; 40; 400; 1000 В |
20; 200 мВ; 2; 20; 200; 1000 В |
||
|
Погрешность |
± (0,25 % + 2 ед. сч.) |
± (0,1 % + 2 ед. счета) |
± (0,06 % + 10 ед. сч.) |
||
|
Макс. разрешение |
0,1 мВ |
1 мкВ |
|||
|
Вх. сопротивление |
10 МОм |
||||
|
Защита входа |
1000 В |
=1000 В; ~750 В |
|||
|
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ |
Пределы измерений |
400 мВ; 4; 40; 400; 750 В |
20; 200 мВ; 2; 20; 200; 750 В |
||
|
Погрешность |
± (0,8 % + 5 ед. сч.) |
± (0,5 % + 5 ед. счета) |
± (0,7 % + 50 ед. сч.) |
||
|
Макс. разрешение |
0,1 мВ |
1 мкВ |
|||
|
Полоса частот |
40 Гц…1 кГц |
40 Гц…100 кГц |
|||
|
Вх. импеданс |
10 МОм/100 пФ |
||||
|
Защита входа |
1000 В |
=1000 В; ~750 В |
|||
|
ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ |
Диапазон измерений |
- |
-80 дБ…50 дБ -15 дБм…55 дБм |
||
|
Опорный уровень |
0 дБ = 1 В 0 дБм = 1 мВт, 600 Ом |
||||
|
ПОСТОЯННЫЙ ТОК |
Пределы измерений |
40; 400 мА; 10 А |
20; 200 мА; 2; 10 А1 |
||
|
Погрешность |
± (0,6 % + 2 ед. сч.) |
± (0,4 % + 2 ед. сч.) |
± (0,2 % + 40 ед. сч.) |
||
|
Макс. разрешение |
10 мкА |
1 мкА |
|||
|
Защита входа |
Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА») |
||||
|
ПЕРЕМЕННЫЙ ТОК |
Пределы измерений |
40; 400 мА; 10 А |
20; 200 мА; 2; 10 А1 |
||
|
Погрешность |
± (1,2 % + 5 ед. сч.) |
± (1,0 % + 5 ед. сч.) |
± (0,8 % + 50 ед. сч.) |
||
|
Макс. разрешение |
10 мкА |
1 мкА |
|||
|
Полоса частот |
40 Гц…1 кГц |
40 Гц…3 кГц |
|||
|
Защита входа |
Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА») |
||||
|
ЧАСТОТА (ПРИ ИЗМЕРЕНИИ УРОВНЯ) |
Диапазон измерений |
40 Гц…1 кГц |
40 Гц…100 кГц |
||
|
Погрешность |
± (0,01 % + 1 ед. счета) |
± (0,01 % + 10 ед. сч.) |
|||
|
Макс. разрешение |
1 Гц |
0,1 Гц |
|||
|
Чувствительность |
1/10 от предела измерения |
1/5 от предела изм-ия |
|||
|
СОПРОТИВЛЕНИЕ |
Пределы измерений |
400 Ом; 4; 40; 400 кОм; 4; 40 МОм |
200 Ом; 2; 20; 200 кОм; 2; 20; 200 МОм; 2 ГОм |
||
|
Погрешность |
± (0,6 % + 3 ед. сч.) |
± (0,4 % + 2 ед. сч.) |
± (0,3 % + 30 ед. сч.) |
||
|
Макс. разрешение |
0,1 Ом |
10 мОм |
|||
|
Тестовое напряжение |
1,3 В |
3,3; 0,6 В |
|||
|
Защита входа |
600 В |
||||
|
ПРОЗВОН ЦЕПИ |
Порог срабатывания
|
30 Ом |
50 Ом |
||
|
Индикация |
Непрерывный звуковой сигнал частотой 2 кГц |
||||
|
Защита входа |
600 В |
||||
|
ИСПЫТАНИЕ P-N |
Макс. ток теста |
1,5 мА |
1,1 мА |
||
|
Напряжение теста |
3 В |
3,3 В |
|||
|
Защита входа |
600 В |
||||
|
ЧАСТОТА |
Пределы измерений |
4; 40; 400 кГц; 4; 40 МГц |
4; 40; 400 кГц; 4; 40; 400 МГц |
20; 200 Гц; 2; 20; 200 кГц; 1 МГц |
|
|
Погрешность |
± (0,01 % + 1 ед. счета) |
± (0,01 % + 10 ед. сч.) |
|||
|
Макс. разрешение |
1 Гц |
1 мГц |
|||
|
Чувствительность |
150 мВ |
250 мВ |
|||
|
Защита входа |
600 В |
||||
|
ЧАСТОТА ВРАЩЕНИЯ |
Пределы измерений |
40; 400 коб/мин; 4; 40; 400 Моб/мин |
40; 400 коб/мин; 4; 40; 400; 4000 Моб/мин |
- |
|
|
Погрешность |
± (0,01 % + 10 ед. счета) |
||||
|
Макс. разрешение |
30 об/мин |
||||
|
Чувствительность |
150 мВ |
||||
|
Защита входа |
600 В |
||||
|
КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ |
Диапазон измерений |
- |
20…80 % |
||
|
Погрешность |
± (0, 1 % + 1 ед. сч.) |
||||
|
Макс. разрешение |
0,1 % |
||||
|
ЁМКОСТЬ |
Пределы измерений |
4; 40; 400 нФ; 4; 40; 400 мкФ; 4; 40 мФ |
|||
|
Погрешность |
± (2,0 % + 8 ед. счета) |
± (0,9 % + 5 ед. сч.) |
|||
|
Макс. разрешение |
1 пФ |
||||
|
Защита входа |
600 В |
||||
|
ТЕМПЕРАТУРА |
Диапазон измерений |
- |
-20 °С…800 °С; -4 °F…1472 °F |
-200 °С…1200 °С; -328 °F…2192 °F |
|
|
Погрешность |
± (1,0 % + 3 °С); ± (1,0 % + 6 °F) |
± (0,1 % + 3 °С); ± (0,2 % + 6 °F) |
|||
|
Макс. разрешение |
1 °С; 1 °F |
0,1 °С; 0,1 °F |
|||
|
Защита входа |
600 В |
||||
|
ОБЩИЕ ДАННЫЕ |
Измерение ср. кв. зн. |
Синусоидальный сигнал |
Сигнал произвольной формы |
||
|
Макс. индицируемое число |
4000 |
20000 |
|||
|
Линейная шкала |
82 сегмента |
42 сегмента; возможна установка «0» в центр |
|||
|
Интерфейс |
RS-232 |
||||
|
Объем памяти |
- |
1000 |
|||
|
Объем регистратора |
16000 (APPA 107) / 40000 (АРРА 109) |
||||
|
Интервалы регистрации |
•2 (АРРА 109) |
||||
|
Скорость измерения |
Цифровая шкала: 2 изм./с; линейная шкала: 20 изм./с |
||||
|
Автовыключение |
30 мин (возможна блокировка автовыключения) |
||||
|
Источник питания |
1,5 В х 2 (тип ААА) |
9 В (тип «Крона») |
|||
|
Срок службы батареи |
450 ч |
300 ч |
100 ч |
||
|
Условия эксплуатации |
Температура: 0 °С…50 °С; отн. влажность: не более 80 % |
||||
|
Габаритные размеры |
98 х 197 х 50 мм |
||||
|
Масса |
620 г |
||||
|
Комплект поставки |
Измерительные провода (2), зажим типа «крокодил» (2), батарея (установлена), защитный чехол, руководство по эксплуатации. Дополнительно (АРРА 106/107/109): термопара К-типа (1), адаптер термопары (1). Дополнительно (АРРА 109): программа WinDMM100, кабель RS-232, переходник DB9M-DB25F (1) |
||||
|
Опции |
Программа WinDMM100J (АРРА 103N/105N/106), WinDMM100 (APPA 107), кабель RS-232 |
||||
