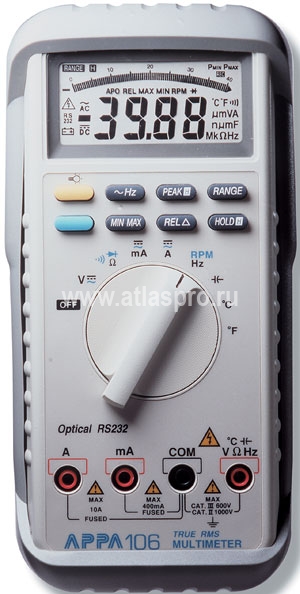

Мультиметр APPA-106 цифровой

ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80%

АРРА103N

АРРА105N

АРРА106

APPA107/109

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Пределы измерений

400 мВ; 4; 40; 400; 1000 В

20; 200 мВ; 2; 20; 200; 1000 В

Погрешность

± (0,25 % + 2 ед. сч.)

± (0,1 % + 2 ед. счета)

± (0,06 % + 10 ед. сч.)

Макс. разрешение

0,1 мВ

1 мкВ

Вх. сопротивление

10 МОм

Защита входа

1000 В

=1000 В; ~750 В

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

Пределы измерений

400 мВ; 4; 40; 400; 750 В

20; 200 мВ; 2; 20; 200; 750 В

Погрешность

± (0,8 % + 5 ед. сч.)

± (0,5 % + 5 ед. счета)

± (0,7 % + 50 ед. сч.)

Макс. разрешение

0,1 мВ

1 мкВ

Полоса частот

40 Гц…1 кГц

40 Гц…100 кГц

Вх. импеданс

10 МОм/100 пФ

Защита входа

1000 В

=1000 В; ~750 В

ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ

Диапазон измерений

-

-80 дБ…50 дБ

-15 дБм…55 дБм

Опорный уровень

0 дБ = 1 В

0 дБм = 1 мВт, 600 Ом

ПОСТОЯННЫЙ ТОК

Пределы измерений

40; 400 мА; 10 А

20; 200 мА; 2; 10 А¹

Погрешность

± (0,6 % + 2 ед. сч.)

± (0,4 % + 2 ед. сч.)

± (0,2 % + 40 ед. сч.)

Макс. разрешение

10 мкА

1 мкА

Защита входа

Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА»)

ПЕРЕМЕННЫЙ ТОК

Пределы измерений

40; 400 мА; 10 А

20; 200 мА; 2; 10 А¹

Погрешность

± (1,2 % + 5 ед. сч.)

± (1,0 % + 5 ед. сч.)

± (0,8 % + 50 ед. сч.)

Макс. разрешение

10 мкА

1 мкА

Полоса частот

40 Гц…1 кГц

40 Гц…3 кГц

Защита входа

Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА»)

ЧАСТОТА (ПРИ ИЗМЕРЕНИИ УРОВНЯ)

Диапазон измерений

40 Гц…1 кГц

40 Гц…100 кГц

Погрешность

± (0,01 % + 1 ед. счета)

± (0,01 % + 10 ед. сч.)

Макс. разрешение

1 Гц

0,1 Гц

Чувствительность

1/10 от предела измерения

1/5 от предела изм-ия

СОПРОТИВЛЕНИЕ

Пределы измерений

400 Ом; 4; 40; 400 кОм; 4; 40 МОм

200 Ом; 2; 20; 200 кОм; 2; 20; 200 МОм; 2 ГОм

Погрешность

± (0,6 % + 3 ед. сч.)

± (0,4 % + 2 ед. сч.)

± (0,3 % + 30 ед. сч.)

Макс. разрешение

0,1 Ом

10 мОм

Тестовое напряжение

1,3 В

3,3; 0,6 В

Защита входа

600 В

ПРОЗВОН ЦЕПИ

Порог срабатывания

30 Ом

50 Ом

Индикация

Непрерывный звуковой сигнал частотой 2 кГц

Защита входа

600 В

ИСПЫТАНИЕ P-N

Макс. ток теста

1,5 мА

1,1 мА

Напряжение теста

3 В

3,3 В

Защита входа

600 В

ЧАСТОТА

Пределы измерений

4; 40; 400 кГц; 4; 40 МГц

4; 40; 400 кГц; 4; 40; 400 МГц

20; 200 Гц; 2; 20; 200 кГц; 1 МГц

Погрешность

± (0,01 % + 1 ед. счета)

± (0,01 % + 10 ед. сч.)

Макс. разрешение

1 Гц

1 мГц

Чувствительность

150 мВ

250 мВ

Защита входа

600 В

ЧАСТОТА ВРАЩЕНИЯ

Пределы измерений

40; 400 коб/мин; 4; 40; 400 Моб/мин

40; 400 коб/мин; 4; 40; 400; 4000 Моб/мин

-

Погрешность

± (0,01 % + 10 ед. счета)

Макс. разрешение

30 об/мин

Чувствительность

150 мВ

Защита входа

600 В

КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ

Диапазон измерений

-

20…80 %

Погрешность

± (0, 1 % + 1 ед. сч.)

Макс. разрешение

0,1 %

ЁМКОСТЬ

Пределы измерений

4; 40; 400 нФ; 4; 40; 400 мкФ; 4; 40 мФ

Погрешность

± (2,0 % + 8 ед. счета)

± (0,9 % + 5 ед. сч.)

Макс. разрешение

1 пФ

Защита входа

600 В

ТЕМПЕРАТУРА

Диапазон измерений

-

-20 °С…800 °С;

-4 °F…1472 °F

-200 °С…1200 °С;

-328 °F…2192 °F

Погрешность

± (1,0 % + 3 °С);

± (1,0 % + 6 °F)

± (0,1 % + 3 °С);

± (0,2 % + 6 °F)

Макс. разрешение

1 °С; 1 °F

0,1 °С; 0,1 °F

Защита входа

600 В

ОБЩИЕ ДАННЫЕ

Измерение ср. кв. зн.

Синусоидальный сигнал

Сигнал произвольной формы

Макс. индицируемое число

4000

20000

Линейная шкала

82 сегмента

42 сегмента; возможна

установка «0» в центр

Интерфейс

RS-232

Объем памяти

-

1000

Объем регистратора

16000 (APPA 107) / 40000 (АРРА 109)

Интервалы регистрации

•² (АРРА 109)

Скорость измерения

Цифровая шкала: 2 изм./с; линейная шкала: 20 изм./с

Автовыключение

30 мин (возможна блокировка автовыключения)

Источник питания

1,5 В х 2 (тип ААА)

9 В (тип «Крона»)

Срок службы батареи

450 ч

300 ч

100 ч

Условия эксплуатации

Температура: 0 °С…50 °С; отн. влажность: не более 80 %

Габаритные размеры

98 х 197 х 50 мм

Масса

620 г

Комплект поставки

Измерительные провода (2), зажим типа «крокодил» (2), батарея (установлена), защитный чехол, руководство по эксплуатации.

Дополнительно (АРРА 106/107/109): термопара К-типа (1), адаптер термопары (1).

Дополнительно (АРРА 109): программа WinDMM100, кабель RS-232, переходник DB9M-DB25F (1)

Опции

Программа WinDMM100J (АРРА 103N/105N/106), WinDMM100 (APPA 107), кабель RS-232
