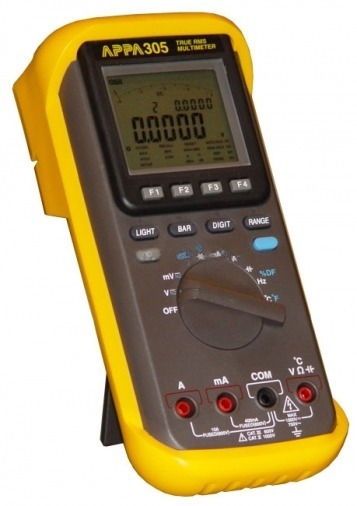

Мультиметр APPA-305
U пост.1мкВ - 1000 В,U пер.10мкВ-750 В, I постпер.1 мкА- 10 А, сопр. 0,01 Ом-40 МОм, F 0,01Гц-4МГц, С 1пФ-10 000мкФ,измерение температуры, базовая погрешность 0,06%,оптический RS-232 интерфейс, четыре шкалы, кабель RS-232 + ПО в комплекте, масса 420 гр.
- Измерение постоянного напряжения 1 мкВ … 1000 В
- Измерение переменного напряжения 10 мкВ … 750 В
- Измерение постоянного / переменный ток 1 мкА … 10 А
- Сопротивление 0,01 Ом … 40 МОм
- Измерение частоты 0,01 Гц … 4 МГц
- Измерение ёмкости 1 пФ … 10 000 мкФ
- Измерение температуры -200 °С +1300 °С (АРРА 303/305)
- Базовая погрешность ±0,06 % (305), ±0,1 % (303), ±0,2 % (301)
- Меню обработки результатов
- Четыре шкалы
- Интерфейс RS-232 с оптической развязкой
Технические характеристики:
| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% | АРРА_301 | АРРА_303 | АРРА 305 | |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 40; 400 мВ; 4; 40; 400; 1000 В | ||
| Погрешность | ± (0,2 % + 2 ед. счета) | ± (0,1 % + 2 ед. счета) | ± (0,06 % + 2 ед. счета) | |
| Макс. разрешение | 1 мкВ | |||
| Вх. сопротивление | 10 МОм | |||
| Защита входа | =1000 В; ~750 В | |||
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 400 мВ; 4; 40; 400; 750 В | ||
| Погрешность | ± (1,0 % + 5 ед. счета) | ± (0,9 % + 5 ед. счета) | ± (0,7 % + 5 ед. счета) | |
| Макс. разрешение | 10 мкВ | |||
| Полоса частот | 40 Гц…10 кГц | 40 Гц…50 кГц | 40 Гц…100 кГц | |
| Вх. импеданс | 10 МОм/100 пФ | |||
| Защита входа | =1000 В; ~750 В | |||
| ОТНОСИТЕЛЬНЫЙ УРОВЕНЬ | Диапазон измерений | -80 дБ…50 дБ; -15 дБм…55 дБм | ||
| Опорный уровень | 0 дБ = 1 В; 0 дБм = 1 мВт, 600 Ом1 | |||
| ПОСТОЯННЫЙ ТОК | Пределы измерений | 40; 400 мА; 4; 10 А2 | ||
| Погрешность | ± (0,5 % + 4 ед. счета) | ± (0,3 % + 4 ед. счета) | ± (0,2 % + 4 ед. счета) | |
| Макс. разрешение | 1 мкА | |||
| Защита входа | Предохранитель 15 А / 600 В (вход «А»); 1 А / 600 В (вход «мА») | |||
| ПЕРЕМЕННЫЙ ТОК | Пределы измерений | 40; 400 мА; 4; 10 А2 | ||
| Погрешность | ± (1,2 % + 8 ед. счета) | ± (1,0 % + 8 ед. счета) | ± (0,8 % + 8 ед. счета) | |
| Макс. разрешение | 1 мкА | |||
| Полоса частот | 40…400 Гц | |||
| Защита входа | Предохранитель 15 А/600 В (вход «А»); 1 А/600 В (вход «мА») | |||
| ЧАСТОТА (ПРИ ИЗМЕРЕНИИ УРОВНЯ) | Диапазон измерений | 40 Гц…10 кГц | 40 Гц…50 кГц | 40 Гц…100 кГц |
| Погрешность | ± (0,01 % + 1 ед. счета) | |||
| Макс. разрешение | 0,1 Гц | |||
| Чувствительность | 1/20 от предела измерения | |||
| СОПРОТИВЛЕНИЕ | Пределы измерений | 400 Ом; 4; 40; 400 кОм; 4; 40 МОм | ||
| Погрешность | ± (0,5 % + 2 ед. счета) | ± (0,4 % + 2 ед. счета) | ± (0,3 % + 2 ед. счета) | |
| Макс. разрешение | 10 мОм | |||
| Тестовое напряжение | Устанавливается: 3,3; 0,6 В | |||
| Защита входа | 600 В | |||
| ПРОЗВОН ЦЕПИ | Порог срабатывания | 50 Ом | ||
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | |||
| Защита входа | 600 В | |||
| ИСПЫТАНИЕ P-N | Макс. ток теста | 1,1 мА | ||
| Напряжение теста | 3,3 В | |||
| Защита входа | 600 В | |||
| ЧАСТОТА | Пределы измерений | 400 Гц; 4; 40; 400 кГц; 4 МГц | ||
| Погрешность | ± (0,01 % + 1 ед. счета) | |||
| Макс. разрешение | 10 мГц | |||
| Чувствительность | 250 мВ | |||
| Защита входа | 600 В | |||
| КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ | Диапазон измерений | 20…80 % | ||
| Погрешность | ± 6 ед. счета | |||
| Макс. разрешение | 0,1 % | |||
| ЕМКОСТЬ | Пределы измерений | 4; 40; 400 нФ; 4; 40; 400 мкФ; 4; 10 мФ | ||
| Погрешность | ± (1,9 % + 2 ед. счета) | ± (1,4 % + 20 ед. счета) | ± (0,9 % + 20 ед. счета) | |
| Макс. разрешение | 1 пФ | |||
| Защита входа | 600 В | |||
| ТЕМПЕРАТУРА | Диапазон измерений | -200 °С…1200 °С; -328 °F…2192 °F | ||
| Погрешность | ± (1 °С + 1 ед. счета); ± (2 °F + 2 ед. счета) | |||
| Макс. разрешение | 0,1 °С; 0,1 °F | |||
| Защита входа | 600 В | |||
| ОБЩИЕ ДАННЫЕ | Измерение ср. кв. зн. | Сигнал произвольной формы | ||
| Макс. индицируемое число | Переключается: 40000; 4000 | |||
| Линейная шкала | 80 сегментов; возможна установка «0» в центр, 10-ти кратное увеличение цены деления, выключение шкалы | |||
| Интерфейс | RS-232 | |||
| Объем памяти | 7 показаний | |||
| Скорость измерения | Цифровая шкала: 2 изм./с (5-разрядная индикация); 4 изм./с (4-разрядная индикация); линейная шкала: 20 изм./с | |||
| Автовыключение | Устанавливается: 1…60 мин (возможна блокировка автовыключения) | |||
| Источник питания | 9 В (тип «Крона») | |||
| Срок службы батареи | 100 ч | |||
| Условия эксплуатации | Температура: 0 °С…50 °С; отн. влажность: не более 80 % | |||
| Габаритные размеры | 100 х 212 х 55 мм | |||
| Масса | 650 г | |||
| Комплект поставки | Измерительные провода (2), зажим типа «крокодил» (2), батарея 9 В (1), защитный чехол, руководство по эксплуатации. Дополнительно (АРРА 303/305): термопара К-типа (1), адаптер термопары (1). Дополнительно (АРРА 305): программа WinDMM300, кабель RS-232, переходник DB9M-DB25F (1). | |||
| Опции | Программа WinDMM300, кабель RS-232, транспортная сумка | Транспортная сумка | ||
1Опорное сопротивление выбирается из ряда: 2; 4; 8; 16; 50; 75; 93; 110; 125; 135; 150; 300; 600; 900; 1200 Ом.
2До 20 А – в течении не более 30 с.
