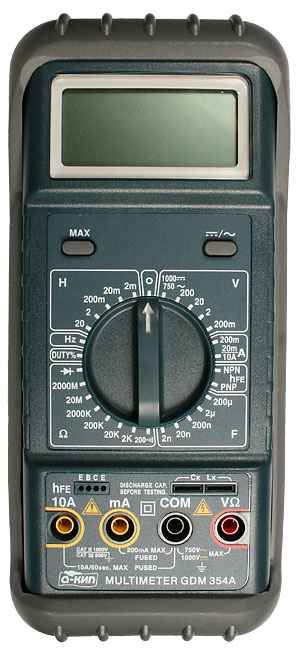

Мультиметр GDM-354A

ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80%

GDM_354A

GDM-393A

GDM-450Т

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Пределы измерений

200 мВ; 2; 20; 200; 1000 В

430 мВ; 4,3; 43; 430; 1000 В

200 мВ; 2; 20; 200; 1000 В

Погрешность

± (0,5 % + 1 ед. счета)

± (0,25 % + 1 ед. счета)

± (0,05 % + 4 ед. счета)

Макс. разрешение

0,1 мВ

10 мкВ

Вх. сопротивление

10 МОм

Защита входа

=1000 В; ~750 В

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

Пределы измерений

200 мВ; 2; 20; 200; 750 В

430 мВ; 4,3; 43; 430; 750 В

200 мВ; 2; 20; 200; 750 В (TRMS)

Погрешность

± (1,0 % + 4 ед. счета)

± (0,75 % + 2 ед. счета)

± (1,0 % + 10 ед. счета)

Макс. разрешение

0,1 мВ

10 мкВ

Полоса частот

50 Гц…2 кГц

45 Гц…20 кГц

Вх. импеданс

10 МОм/100 пФ

Защита входа

=1000 В; ~750 В

ПОСТОЯННЫЙ ТОК

Пределы измерений

20; 200 мА; 10 А

430 мкА; 43; 430 мА; 10 А

200 мкА; 2; 20; 200 мА; 10 А

Погрешность

± (1,0 % + 1 ед. счета)

± (0,5 % + 1 ед. счета)

± (0,5 % + 10 ед. счета)

Макс. разрешение

10 мкА

0,1 мкА

10 нА

Защита входа

Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)

ПЕРЕМЕННЫЙ ТОК

Пределы измерений

20; 200 мА; 10 А

430 мкА; 43; 430 мА; 10 А

200 мкА; 2; 20; 200 мА; 10 А (TRMS)

Погрешность

± (1,5 % + 4 ед. счета)

± (1,0 % + 2 ед. счета)

± (1,0 % + 10 ед. счета)

Макс. разрешение

10 мкА

0,1 мкА

10 нА

Полоса частот

50…500 Гц

50 Гц…1 кГц

50…1 кГц

Защита входа

Предохранитель 10 А/600 В (вход «А»); 0,5 А/250 В (вход «мА»)

СОПРОТИВЛЕНИЕ

Пределы измерений

200 Ом; 2; 20; 200; 2000 кОм; 20; 2000 МОм

430 Ом; 4,3; 43; 430; 4300 кОм; 43 МОм

20; 200 Ом; 2; 20; 200; 2000 кОм; 20 МОм

Погрешность

± (0,8 % + 2 ед. счета)

± (0,3 % + 3 ед. счета)

± (0,2 % + 2 ед. счета)

Макс. разрешение

0,1 Ом

1 мОм

Защита входа

500 В

ПРОЗВОН ЦЕПИ

Порог срабатывания

40 Ом

50 Ом

100 Ом

Индикация

Непрерывный звуковой сигнал частотой 2 кГц

Защита входа

500 В

ИСПЫТАНИЕ P-N

Макс. ток теста

1,0 мА

Напряжение теста

3,3 В

Защита входа

500 В

ЧАСТОТА

Пределы измерений

2; 20; 200; 2000 кГц; 15 МГц

430 Гц; 4,3; 43; 430 кГц

4 ; 40; 400; 4000 кГц

Погрешность

± (0,1 % + 1 ед. счета)

± (1,0 % + 3 ед. счета)

± (1,0 % + 1 ед. счета)

Макс. разрешение

1 Гц

0,1 Гц

1 Гц

Чувствительность

1 В

500 мВ

1 В

Защита входа

500 В

КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ

Диапазон измерений

10…90 %

-

Погрешность

± (1,0 % + 10 ед. счета)

ЁМКОСТЬ

Пределы измерений

2; 20; 200 нФ; 2; 200 мкФ

4,3; 43; 430 нФ; 4,3; 430 мкФ

-

Погрешность

± (5,0 % + 10 ед. счета)

Макс. разрешение

1 пФ

Частота тест-сигнала

27; 270 Гц; 1 кГц

ИНДУКТИВНОСТЬ

Пределы измерений

2; 20; 200 мГн; 2; 20 Гн

4,3; 43; 430 мГн; 4,3; 43 Гн

Погрешность

± (5,0 % + 10 ед. счета)

Макс. разрешение

1 мкГн

Частота тест-сигнала

27; 270 Гц; 1 кГц

ТЕМПЕРАТУРА

Диапазон измерений

-

-20 °С…1300 °С;

-4 °F…2372 °F

Погрешность

± (2,0 % + 3 ед. счета);

± (2,0 % + 6 ед. счета)

Макс. разрешение

1 °С; 2 °F

Защита входа

500 В

ЛОГИЧЕСКИЙ ТЕСТЕР

Тип элементов

ТТЛ (5 В)

Логическая «1»

(2,8 ± 0,8) В

Логический «0»

(0,8 ± 0,5) В

Макс. вх. частота

20 МГц

Мин. длительность импульсов

25 нс

Коэф. заполнения импульсов

30…70 %

КОЭФ. H21

Диапазон измерений

0…1000

-

0…1000

Ток базы

10 мкА

10 мкА

Напряжение К-Э

3 В

3,3 В

ОБЩИЕ ДАННЫЕ

Измерение ср. кв. зн.

Синусоидальный сигнал

Макс. индицируемое число

2000

4300

20000

Линейная шкала

Нет

Скорость измерения

2,5 изм./с

Автовыключение

Нет

30 мин

Нет

Источник питания

9 В (тип «Крона»)

Срок службы батареи

150 ч

Условия эксплуатации

Температура: 0 °С…40 °С; отн. влажность: не более 70%

Габаритные размеры

90 × 200 × 40 мм

Масса

400 г

Комплект поставки

Измерительные провода (2), запасной предохранитель (1), батарея 9 В (1), защитный чехол, руководство по эксплуатации.

Дополнительно (А-КИП GDM-393А): термопара К-типа (1).
