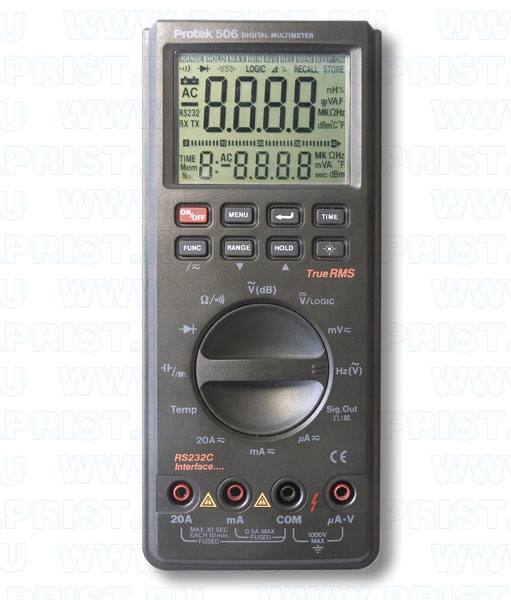

Мультиметр Protek-506
Пост. напряжение 100мкВ-1000В, перем.(45Гц-20кГц) 100мкВ-750В, пост. и перем. ток 0,1мкА-20А, сопротивление 100мОм-40МОм, емкость 10пФ-100мкФ, индуктивность 10мГн-100Гн, частота 1Гц-10МГц, температура от -20°C до +1200°C, P-N Тест, прозвонка цепи. Баз. погр. 0,5%. ЖКИ 3 3/4разряда, двустрочный с аналоговой шкалой. Удержание показаний, относительные измерения, фиксация мин, макс и среднего значений, автоотключение, память, автоматическое переключение диапазонов, встроенный генератор(меандр). TRUE RMS. RS-232. Питание 9В. Габариты 199х37х88мм, масса 410г
- Измерение постоянного / переменного напряжения 0,01 мВ…1000 / 750 В
- Измерение постоянного / переменного тока 0,01 мкА…20 А
- Базовая погрешность (DCV) ± 0,3 %
- Измерение ср. кв. значения уровня сигналов произвольной формы (True RMS)
- Измерение частоты, ёмкости, индуктивности, дБм, температуры (в помещении без внешнего термодатчика), генератор (меандр: 2/4/8 кГц), таймер
- Измерение сопротивления, прозвонка цепи, тест диодов и схем ТТЛ логики
- Регистрация Min / Max / AVG значений, удержание показаний, Δ-измерения
- Разрядность цифровой шкалы 3 разряда
- Максимально индицируемое число 4000 (осн. и доп.)
- Подсветка дисплея, большой размер символов, графическая линейная шкала
- Память 10 ячеек, интерфейс RS-232, ПО, автовыключение питания
Технические характеристики:
| ТТД нормируются при: (23 ± 5) °С, отн. влажность ≤ 80% | Protek-506 | |
| ПОСТОЯННОЕ НАПРЯЖЕНИЕ | Пределы измерений | 400 мВ; 4; 40; 400; 1000 В |
| Погрешность | ± (0,5 % + 2 ед. счета) | |
| Макс. разрешение | 0,1 мВ | |
| Вх. сопротивление | 10 МОм/до100 пФ | |
| ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ (TRMS) | Пределы измерений | 400 мВ; 4; 40; 400; 750 В |
| Погрешность | ± (1,0 % + 5 ед. счета) | |
| Макс. разрешение | 0,1 мВ | |
| Полоса частот | 50 Гц…1 кГц | |
| Вх. импеданс | 10 МОм/100 пФ | |
| ПОСТОЯННЫЙ ТОК | Пределы измерений | 400 мкА; 400 мА; 20 А* |
| Погрешность | ± (1,0 % + 2 ед. счета) | |
| Макс. разрешение | 0,1 мкА | |
| ПЕРЕМЕННЫЙ ТОК (TRMS) | Пределы измерений | 400 мкА; 400 мА; 20 А* |
| Погрешность | ± (1,5 % + 3 ед. счета) | |
| Макс. разрешение | 0,1 мкА | |
| Полоса частот | 50 Гц…1 кГц | |
| СОПРОТИВЛЕНИЕ | Пределы измерений | 400 Ом; 4; 40; 400; 4000 кОм; 40 МОм |
| Погрешность | ± (0,5 % + 2 ед. счета) | |
| Макс. разрешение | 0,1 Ом | |
| ПРОЗВОН ЦЕПИ | Порог срабатывания | 100 Ом |
| Индикация | Непрерывный звуковой сигнал частотой 2 кГц | |
| ИСПЫТАНИЕ P-N | Макс. ток теста | 1,0 мА |
| Напряжение теста | 3,3 В | |
| ЧАСТОТА | Пределы измерений | 10; 100; 1 МГц; 10 МГц |
| Погрешность | ± (0,01 % + 2 ед. счета) | |
| Макс. разрешение | 1 Гц | |
| Чувствительность | 0,7В скз | |
| ИЗМЕРЕНИЕ УРОВНЯ | Пределы измерений | -25,71 дБм …59,71 дБм (30 Гц…20 кГц) |
| Погрешность | ± 0,5 дБ… ± 2,0 дБ | |
| Макс. разрешение | 0,01 дБ | |
| ЁМКОСТЬ | Предел измерений | 100 мкФ |
| Погрешность | ± (3,0 % + 5 ед. счета) | |
| Макс. разрешение | 10 пФ | |
| ИНДУКТИВНОСТЬ | Пределы измерений | 20 Гн/ 50 Гн/ 100 Гн |
| Погрешность | ± (3,0 % + 5 ед. сч)/ ± (5,0 % + 5 ед. сч)/ ± (10,0 % + 5 ед. сч) | |
| Макс. разрешение | 0,01 Гн | |
| ТЕМПЕРАТУРА | Диапазон измерений | -20 °С…1200 °С |
| Погрешность | ± (3,0 % + 5 ед. сч) | |
| Макс. разрешение | 1 °С | |
| ЛОГИЧЕСКИЙ ТЕСТЕР | Тип элементов | ТТЛ (5 В) |
| Тестирование | Логическая «1» = (2,8 ± 0,8) В/ Логический «0» = (0,8 ± 0,5) В | |
| ГЕНЕРАТОР СИГНАЛА | Частота сигнала | 2048 кГц, 4096 кГц, 8192 кГц |
| Скважность | 50 % (меандр) | |
| Уровень | 4,5 В (макс.) без нагрузки | |
| ТАЙМЕР | Диапазон измерений | 10 часов (09.59.59); режим обратного отсчета |
| Погрешность | ± (0,2 % + 1 ед. сч) | |
| Макс. разрешение | 1 сек | |
| ОБЩИЕ ДАННЫЕ | Макс. инд. число | 4000 |
| Линейная шкала | Есть | |
| Скорость измерения | 4 изм./с | |
| Автовыключение | 30 мин | |
| Источник питания | 9 В (тип «Крона») | |
| Срок службы батареи | 120 ч | |
| Условия эксплуатации | Температура: 0 °С…40 °С; отн. влажность: не более 70% | |
| Габаритные размеры | 88 х 37 х 199 мм | |
| Масса | 410 г | |
| Комплект поставки | Измерительные провода (2), батарея 9 В (1), руководство по эксплуатации, ПО, кабель RS-232, кейс для укладки. Опции:(поставляется отдельно) защитный чехол, термопара К-типа, адаптер. | |
* На пределе 20 А измерение силы тока величиной более 10 А производить в течении не более 30 с. До 10 А – непрерывно, без ограничений.
