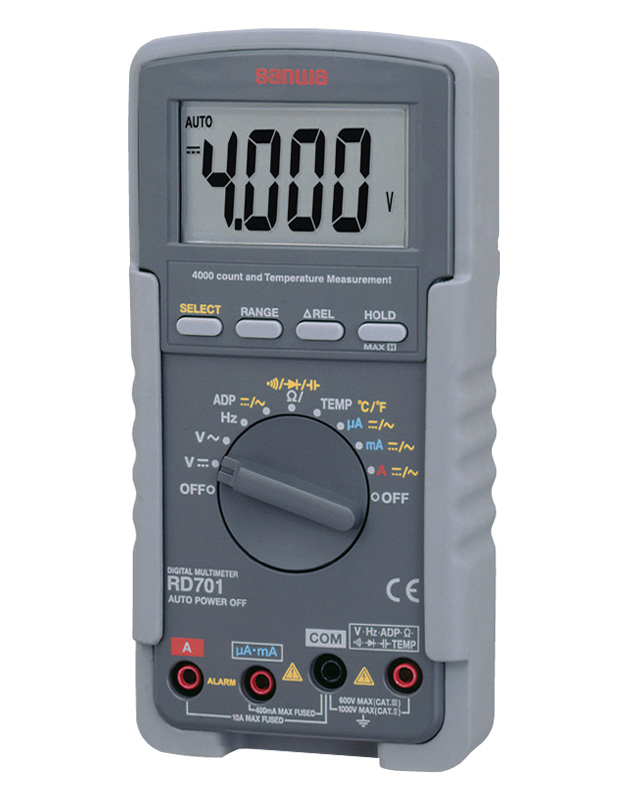

Мультиметр RD-701
Погрешность 0.5%, =≈U, =≈I, R, F, С, t°
Разрядность шкалы мультиметра: 4000 отсчетов (частота 9999, емкость 5000)
- Высокий входной импеданс 1000MΩ
- Среднеквадратичное измерение напряжения и тока True RMS
- Бесконтактное измерение тока в комплекте с опционным адаптером CL-20D, CL-22AD
- Постоянное напряжение: 400.0mV: ±0.3%, 4.000/40.00/400.0V: ±0.5%, 1000V: ±1.0%
- Переменное напряжение: 400.0mV: ±4.0%, 4.000/40.00/400.0V: ±1.5%, 1000V: ±4.0%
- Постоянный ток: 400.0μ/40.00m/4.000A: ±2.0%, 4000μ/400.0m/10.00A: ±1.2%
- Переменный ток: 400.0μ/40.00m/4.000A: ±2.0%, 4000μA: ±1.5%, 400.0mA: ±1.7%, 10.00A: ±1.8%
- Сопротивление: 400.0Ω: ±0.8%, 4.000K/40.00K/400.0KΩ: ±0.6%, 4.000MΩ: ±1.0%, 40.00MΩ: ±3.0%
- Емкость: 500.0n/5.000μ//50.00μ/500.0μ/3000μF: ±2.5%, 50.00nF: точность не задается
- Частота: 50.00/500.0/5.000K/50.00K/500.0K/1.000MHz: ±0.5%
- Температура: -20°С ~ 300°С: ±2.0%
- Диодный тест
- Прозвонка соединений
- Удержание показаний DATA HOLD
- Регистрация максимума MAX HOLD
- Режим относительных измерений REL
- Чехол
- Включен в Госреестр средств измерений, регистрационный № 27649-04
Технические характеристики
|
Диапазон |
Точность |
Разрешение |
Входной импеданс |
Замечания |
|
Постоянное напряжение |
||||
|
400.00mV |
±(0.3%+4dgt) |
0.1mV |
1000MΩ |
NMRR: >50 дБ при 50/60 Гц CMRR: >120 дБ при 0/50/60 Гц, Rs=1 кОм |
|
4,00V |
±(0.5%+3dgt) |
10MΩ |
||
|
40.00V |
||||
|
400.00V |
||||
|
1000V |
±(1.0%+4dgt) |
|||
|
Переменное напряжение |
||||
|
400.00mV |
±(4.0%+5dgt) |
0.1mV |
1000MΩ |
50~500 Гц CMRR: > 60 дБ при 0-60 Гц, Rs=1 кОм |
|
4,00V |
±(1.5%+5dgt) |
10MΩ |
||
|
40.00V |
||||
|
400.00V |
||||
|
1000V |
±(4.0%+5dgt) |
|||
|
Сопротивление |
||||
|
400.00Ω |
±(0.8%+6dgt) |
0.1Ω |
|
Постоянное напряжение на разомкнутых щупах: <0.4 В, типовое |
|
4.000kΩ |
±(0.6%+4dgt) |
|||
|
40.00kΩ |
||||
|
400.0kΩ |
||||
|
4.000MΩ |
±(1.0%+4dgt) |
|||
|
40.00MΩ |
±(2.0%+4dgt) |
|||
|
Емкость конденсаторов |
||||
|
500.00nF |
±(2.5%+6dgt) |
0.1nF |
|
Для диапзона 50.00 нФ точность не нормируется. Для пленочных конденсаторов или качественнее. |
|
5.00μF |
||||
|
50.00μF |
||||
|
500.00μF |
||||
|
3000.00μF |
||||
|
Частота |
||||
|
50,00Hz |
±(0.5%+4dgt) |
0.01 Hz |
Переменное напряжение входного сигнала: < 20 В, действующее. Входной сигнал: синусоидальный или прямоугольный с относительной длительностью импульса 40%~70%. Чувствительность: 10 Гц~20 кГц: > 0.9 В, действующее; 20 кГц ~500 кГц:> 2.6 В, амплитудное или 1.9 В, действующее; 500 кГц -1 МГц: > 4.2 В, амплитудное или 3.0 В, действующее. Скорость обновления: 2 раза в секунду, номинал. |
|
|
500,00Hz |
||||
|
5,00kHz |
||||
|
50.00kHz |
||||
|
500.00kHz |
||||
|
1.00MHz |
||||
|
Постоянный ток |
||||
|
400.00μA |
±(2.0%+5dgt) |
0.1μA |
Падение напряжения 0.15 mV/μA |
10 A продолжительно. |
|
4000.00μA |
±(1.2%+3dgt) |
|||
|
40.00mA |
±(2.0%+5dgt) |
Падение напряжения 3.3 mV/μA |
||
|
400.00mA |
±(1.2%+3dgt) |
|||
|
4.00A |
±(2.0%+5dgt) |
Падение напряжения 0.03 mV/μA |
||
|
10.00A |
±(1.2%+3dgt) |
|||
|
Переменный ток |
||||
|
400.00μA |
±(2.0%+5dgt) |
0.1μA |
Падение напряжения 0.15 mV/μA |
50 Гц~500 Гц 10 A продолжительно. |
|
4000.00μA |
±(1.5%+3dgt) |
|||
|
40.00mA |
±(2.0%+5dgt) |
Падение напряжения 3.3 mV/μA |
||
|
400.00mA |
±(1.7%+3dgt) |
|||
|
4.00A |
±(2.0%+5dgt) |
Падение напряжения 0.03 mV/μA |
||
|
10.00A |
±(1.8%+3dgt) |
|||
|
Прозвонка соединений |
||||
|
При сопротивлении в диапазоне 20Ω ~ 120Ω звучит сигнал зуммера, Время срабатывания >100μs |
||||
|
Диодный тест |
||||
|
Диапазон |
Точность |
Ток теста |
Напряжение на разомкнутых щупах |
|
|
2.0000V |
1%+1dgt |
0.25mA |
менее 1.6V |
|
