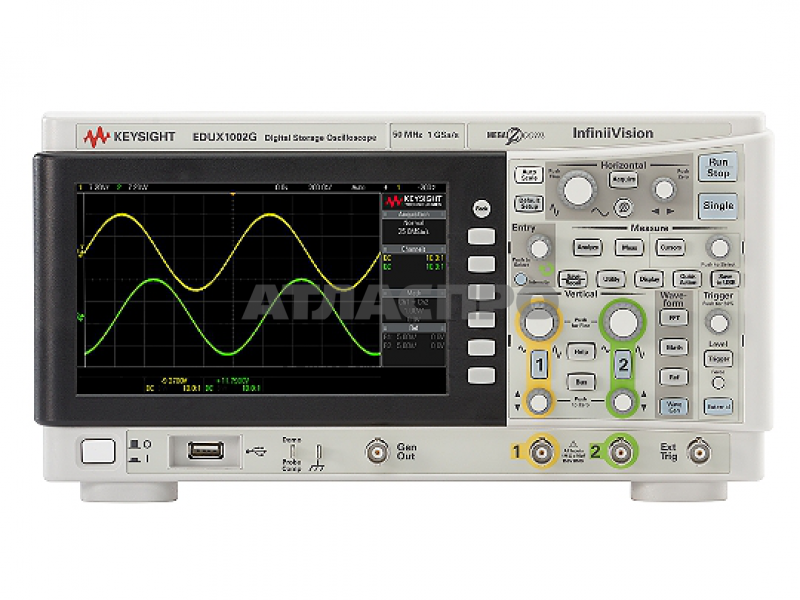

EDUX1002G осциллограф

50 МГц, 2 аналоговых канала, частота дискретизации 1 Гвыб/с, генератор 20 МГц WaveGen

Осциллографы InfiniiVision 1000 серии X используют уникальную специализированную технологию MegaZoom IV компании Keysight, которая поддерживает скорость обновления сигналов на экране до 50 000 осциллограмм в секунду. Это упрощает регистрацию случайных выбросов и непериодических сигналов, которые могут пропустить другие осциллографы этого ценового диапазона. Кроме того, осциллографы 1000X обладают высокой частотой дискретизации до 2 Гвыб/с и комплектуются двумя пробниками. В осциллографах применяется функция сегментированной памяти, которая позволяет более оптимально использовать память, одновременно ускоряя осциллографические измерения.

• Полоса пропускания 50 МГц
• Скорость обновления сигналов на экране 50 000 осц./с
• Выполнение измерений на профессиональном уровне, включая математические функции, БПФ, представление сигналов аналоговых шин, запуск по протоколу и декодирование данных последовательных шин
• Встроенный генератор сигналов WaveGen c диапазоном частот 20 МГц и анализатор частотной характеристики
• Быстрое обучение работе с осциллографом; встроенная справочная система и демонстрационные сигналы

Эти осциллографы идеально подходят для начинающих пользователей и студентов. Они отличаются не только низкой ценой, но и простотой освоения и настройки измерений. Стандартные органы управления на передней панели просты в обращении и оснащены встроенной справочной системой, в результате чего начинающие пользователи могут начать анализировать сигналы и получать результаты без длительной подготовки. В отличие от большинства осциллографов этого класса, в стандартный комплект поставки осциллографов InfiniiVision 1000 серии X входит комплект для преподавателей. Этот комплект включает встроенные обучающие сигналы, подробное руководство по проведению лабораторных работ, написанное специально для студентов старших курсов, и набор слайдов для преподавателей и лаборантов, посвящённых основам работы с осциллографом

Интеграция 6 приборов в одном означает, что осциллографы InfiniiVision 1000 серии X предоставляют пользователям больше возможностей за те же деньги и экономят место на рабочем столе. Будучи изначально осциллографами, они являются также и анализаторами сигналов последовательных шин, цифровыми вольтметрами и частотомерами, а модели EDUX1002G и DSOX1102G оснащены также функциями анализатора АЧХ и генератора сигналов стандартной формы WaveGen. Встроенный генератор WaveGen и анализатор АЧХ позволяют легко изучить основы построения диаграмм Боде.

Осциллографы InfiniiVision 1000 серии X выполняют измерения и анализ на уровне профессионального оборудования. Они предлагают 24 типовых осциллографических измерения, которые позволяют быстро анализировать сигналы и определять их параметры. Дополнительный анализ сигналов можно выполнить с помощью функции стробируемого БПФ, которая позволяет сопоставлять на одном экране явления, наблюдаемые в частотной и временной областях. Имеется также и функция тестирования по предельным значениям и по маске, которая помогает быстро обнаруживать искажения сигналов. Осциллографы InfiniiVision 1000 серии X поддерживают декодирование и анализ сигналов широкого диапазона популярных встраиваемых и автомобильных последовательных шин, которые включают I2C, SPI, UART/RS232, CAN и LIN.

Трехлетняя гарантия от производителя

Технические характеристики
