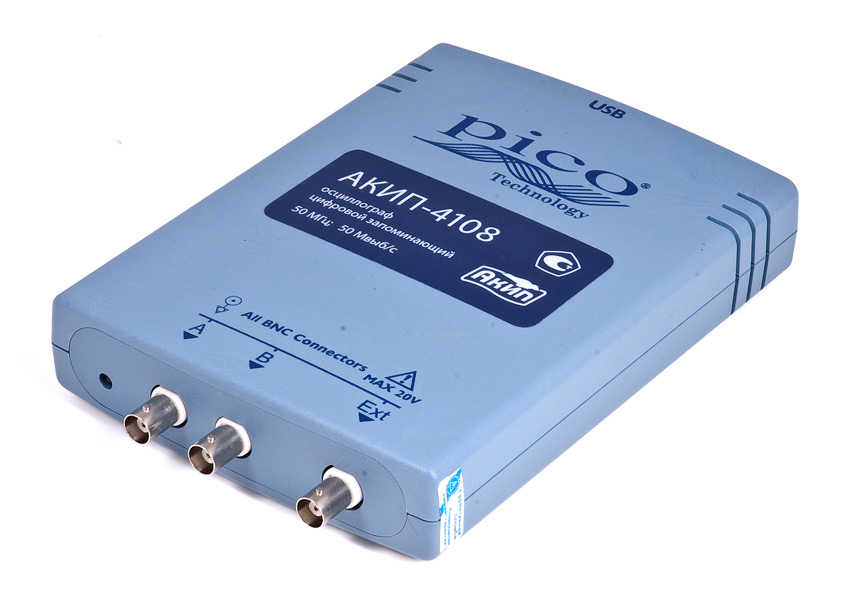

Осциллограф АКИП-4108/1
Полоса пропускания 100 МГц, макс. частота дискретизации 250 МГц
- «3 в 1»: осциллограф, анализатор спектра и генератор сигналов
- Осциллограф: 2канала + вход внешней синхронизации (Ext)
- Полосы пропускания: 50 МГц; 100 МГц; 200 МГц (АКИП 4108; АКИП 4108/1; АКИП 41108/2)
- Частотадискретизации: 50 МГц (АКИП 4108), 100 МГц (АКИП 4108/1), 200 МГц (АКИП 4108/2) для однократного сигнала; эквивалентная 2,5/5/10 ГГц
- Максимальный объем памяти: 256 К (АКИП 4108), 512 К (АКИП 4108/1), 1 М(АКИП 4108/2)
- Автоизмерения(26 параметров); курсорные измерения (ΔU; ΔT)
- Быстрое преобразование Фурье (БПФ)
- Пиковый детектор, усреднение, послесвечение, цифровой самописец (максимальная частотадискретизация1 кГц
- Режим «покадровой» регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
- Встроенный генератор стандартных сигналов до 1 МГц: синус, меандр, треугольник, пила (нараст./спад)
- Выход калибратора 1 кГц (4108)
- Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista
- Питание и управление по USB от внешнего ПК
- Масса 210 г
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
АКИП 4108 АКИП 4108/1 АКИП 4108/2 |
||
|
КАНАЛ |
Полоса пропускания (-3 дБ) |
0...50 МГц |
0...100 МГц |
0...200 МГц |
|
ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Коэф. отклонения (Коткл.) |
100 мВ/дел...4 В/дел (шаг 1-2-5), плавная регулировка |
||
|
|
Погрешность установки Коткл. |
± 3 % |
||
|
|
Время нарастания, не более |
7 нс |
3,5 нс |
1,75 нс |
|
|
Входное сопротивление |
1 МОм (± 2 %) / (20 ± 3) пФ |
||
|
|
Макс. входное напряжение |
20 В ср. кв. |
||
|
КАНАЛ |
Коэф. развертки (Кразв.) |
5 не...50 с/дел |
2 не...50 с/дел |
1 не...50 с/дел |
|
ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ |
Погрешность установки Кразв. |
± 50 ppm (± 0,005 %) |
||
|
|
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
||
|
СИНХРОНИЗАЦИЯ |
Источники синхросигнала |
Канал А или канал В, внеш. синхр |
||
|
|
Условия запуска развертки |
Фронт (нарастающий или спадающий) |
||
|
|
Режим запуска |
автоколебательный, ждущий, однократный, без синхронизации, с |
||
|
|
|
сохранением профиля |
||
|
АНАЛОГО- |
Разрешение по вертикали |
8 бит(12 бит в режиме увеличения разрешения (ERES)) |
||
|
ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ |
Макс. частота дискретизации |
50 МГц |
100 МГц |
200 МГц |
|
|
(однократныйсигнал) |
|
|
(при объединении) |
|
|
Эквив. частота |
2,5 ГГц |
5 ГГц |
10 ГГц |
|
|
дискретизации |
|
|
|
|
|
Частота дискретизации (в |
1 кГц |
||
|
|
режиме самописца) |
|
||
|
|
Макс. длина записи (на |
128К(256Кприобъед.) |
256 К(512Кприобъед.) |
512 К(1 М при |
|
|
канал) |
|
|
объед.) |
|
|
Внутренний буфер |
0...1000 осциллограмм (запись и воспроизведение) |
||
|
|
Режимы сбора данных |
Выборка; усреднение; послесвечение |
||
|
КУРС.ИЗМЕРЕНИЯ |
Функции |
AU;AT;1/AT |
||
|
АВТОМАТИЧЕСКИЕ |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, |
||
|
ИЗМЕРЕНИЯ |
|
«низкий» уровень, среднее, среднеквадратическое, выбросы на |
||
|
|
|
вершине и в паузе |
||
|
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- |
||
|
|
|
скважность, задержка |
||
|
АНАЛИЗАТОР |
Диапазон входных частот |
0...25 МГц |
0...50 МГц |
0...100 МГц |
|
СПЕКТРА |
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
||
|
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, |
||
|
|
|
Хэмминга, С плоской вершиной, Блэкмана-Харриса |
||
|
ГЕНЕРАТОР
|
Формы выходных сигналов |
Синус, меандр, треугольник, пила |
||
|
СИГНАЛОВ |
Частотный диапазон |
0,001 Гц ... 1 МГц |
||
|
|
Разрешение |
0,001 Гц |
||
|
|
Погрешн. установки частоты |
± 0,005 % |
||
|
|
Выходной уровень |
фиксированная амплитуда 5В на нагрузке 600 Ом |
||
|
ОБЩИЕ ДАННЫЕ |
Источник питания |
От ПК по шине USB (потребляемый ток 500 мА) |
||
|
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
||
|
|
Массо-габаритные размеры |
100 * 135 * 45 мм; 210 г |
||
|
|
Комплект поставки |
USB кабель (1), ПО (2: Scope6 + Log),руководство по эксплуатации (1) |
||
