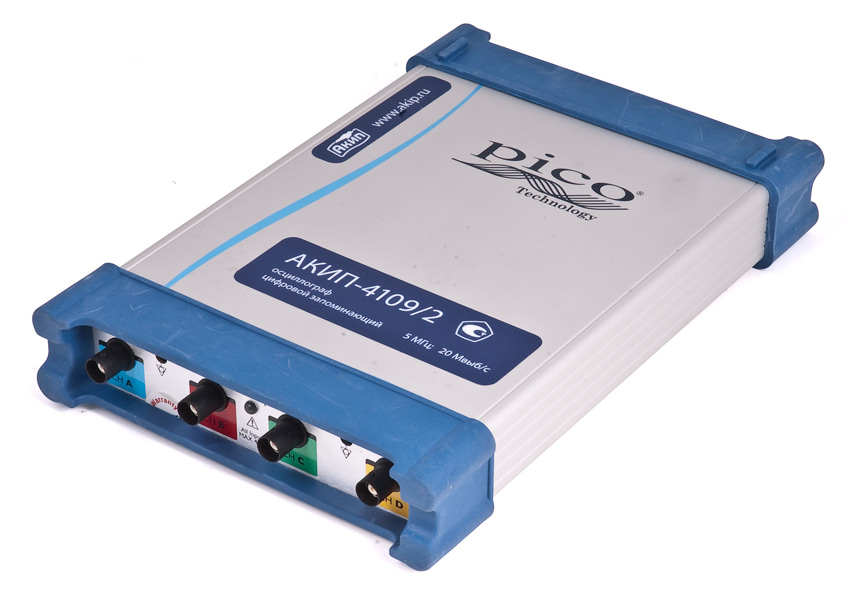

Осциллограф АКИП-4109/2
Аналог АКИП-4109. 4 дифференциальных канала, полоса пропускания 5 МГц, масса 0,9 кг
- «2 в 1»:осциллограф, анализатор спектра
- Осциллограф: 2 или 4 канала
- 4 дифференциальных канала до 400 В (АКИП 4109/2)
- Полосы пропускания: 10 МГц (АКИП 4109, АКИП 4109/1) и 5 МГц (АКИП 4109/2)
- Максимальный объем памяти: 512К
- Автоизмерения(26 параметров);курсорные измерения (ΔU; ΔT; 1/ΔT)
- Быстрое преобразование Фурье (БПФ)
- Режим «покадровой» цифровой регистрации (запись/воспроизведение до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под управлением ОС WIN XP SP2 и Vista
- Питание и управление по USB от внешнего ПК
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
АКИП 4109 |
АКИП 4109/1 |
АКИП 4109/2 |
||
|
КАНАЛ
ВЕРТИКАЛЬНОГО
ОТКЛОНЕНИЯ
|
Полоса пропускания (-3 дБ) |
10 МГц |
10 МГц |
5 МГц |
5 МГц |
|
|
Число каналов |
2 |
4 |
4 (диффер.)
|
|||
|
Коэф. отклонения (Коткл.)
|
20 мВ/дел...20 В/дел
|
100 мВ/дел...400 В/дел
|
||||
|
Погрешность установки Коткл. |
1% |
1% |
1% |
|||
|
Время нарастания, не более |
35 нс |
35 нс |
35 нс |
|||
|
Входное сопротивление |
1 МОм (± 2 %) / (20 ± 3) пФ |
10 МОм/12 пФ |
||||
|
Макс. входное напряжение |
100 В пик |
400 В пик |
||||
|
КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ
|
Коэф. развертки (Кразв.) |
500 нс...50 с/дел |
500 нс... 100 с/дел |
|||
|
Погрешность установки Кра |
±100ppm (±0,01 %) |
± 50 ppm (± 0,005 %) |
||||
|
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|||||
|
СИНХРОНИЗАЦИЯ
|
Источники синхросигнала |
Канал А (В, С или D) |
||||
|
Расширенный запуск развертки |
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия |
|||||
|
Режим запуска |
Авто., ждущий, однокр., без синхрониз., с сохранением профиля |
|||||
|
АНАЛОГО-ЦИФРОВОЕ ПРЕОБРАЗОВАНИЕ
|
Разрешение по вертикали |
12 бит |
||||
|
Максимальная частота дискретизации(однокр.сигнал) |
1 канал - 20 МГц 2 канала -10 МГц |
1 канал -20 МГц; 2 канала -10 МГц |
||||
|
Эквивалентная частота дискретизации |
нет |
|||||
|
Частота дискретизации (цифров ой самописец) |
1 кГц
|
|||||
|
Максимальная длина записи
|
1 канал-512К 2 канала-256К |
1канал-512К 2 канал-256К |
||||
|
Внутренний буфер
|
0...1000 осциллограмм (запись и воспроизведение) |
|||||
|
Режимы сбора данных
|
Выборка; усреднение; послесвечение; цифровой самописец |
|||||
|
курс. измерения |
Функции |
AU; AT; 1/AT
|
||||
|
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
По вертикали |
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
||||
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка ____________________ |
|||||
|
АНАЛИЗАТОР СПЕКТРА |
Диапазон входных частот |
0...10 МГц |
0...5МГЦ |
|||
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение |
|||||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана,Хэмминга, С плоской вершиной, Блэкмана-Харриса |
|||||
|
ОБЩИЕ ДАННЫЕ |
Источник питания |
От ПК по шине USB (потребляемый ток 500 мА)
|
||||
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|||||
|
Массо-габаритные размеры |
140 * 200 * 45 мм; 210 г |
255 * 170 * 40 мм; 920 г |
||||
|
Комплект поставки |
USB кабель (1), ПО (2: Scope6 + Log),руководство по эксплуатации (1) |
|||||
