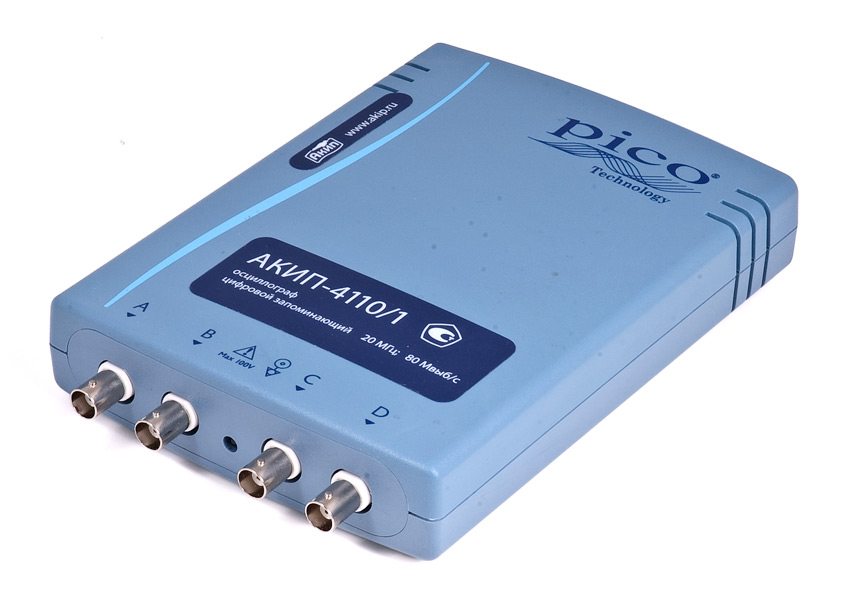

Осциллограф АКИП-4110
USB-осциллограф высоко разрешения + анализатор спектра. 2 канала, макс. полоса пропускания 20 МГц, частота дискретизации 80 МГц, память на канал 32 МБ, 12 бит АЦП
- «2 в 1»: осциллограф, анализатор спектра
- Число вх. каналов: 2 (4110) или 4 (4110/1)
- Полосы пропускания:20 МГц
- Макс. частота дискретизации:80 МГц, эквивалентная- 20 ГГц
- Объем памяти: 32 М на канал
- Автоматические (26параметров) и курсорные измерения (?U; ?T)
- Быстрое преобразование Фурье (БПФ)
- Пиковый детектор, усреднение, послесвечение
- Режим «покадровой» цифровойрегистрации (запись/считывание до 1000 осциллограмм во внутренний буфер)
- Интерфейс USB, ПО под ОС WIN XP SP2 и Vista
- Питание и управление по USB от внешнего ПК
- Масса 500 г
|
ХАРАКТЕРИСТИКИ |
ПАРАМЕТРЫ |
АКИП 4110 |
АКИП 4110/1 |
|
|
КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ |
Число каналов |
2 |
4 |
|
|
Полоса пропускания (-3 дБ) |
0...20 МГц (0...10 МГц для Коткл. 50 мВ/дел) |
|||
|
Коэф. отклонения (Коткл.) |
10 мВ/дел...2О В/дел, плавная регулировка |
|||
|
Погрешность установки Коткл. |
±1 % |
|||
|
Время нарастания |
< 17,5 нс |
|||
|
Входной импеданс |
МОм (± 2 %) / (20 ± 2) пФ
|
|||
|
Макс.входное напряжение |
100 В ср. кв. |
|||
|
Режимы работы |
Канал 1 (2), инверсия канала 1 (2)
|
|||
|
КАНАЛ
ГОРИЗОНТАЛЬНОГО
ОТКЛОНЕНИЯ
|
Коэф. развертки (Кразв.) |
100 не...200 с/дел
|
||
|
Погрешность установки Кразв. |
±50 ppm |
|||
|
Джиттер |
не более 10 пс |
|||
|
Режимы работы |
Основной, окно, ZOOM окна, X-Y |
|||
|
СИНХРОНИЗАЦИЯ
|
Источники синхросигнала |
Канал А или канал В
|
||
|
Режимы запуска развертки |
авто, ждущий, однократный, отсутствует |
|||
|
Расширенный запуск развертки
|
Фронт, пороговый (гистерезис), по длительности, по интервалу, отложенная, окно, логические условия
|
|||
|
АНАЛОГО-ЦИФРОВОЕ
ПРЕОБРАЗОВАНИЕ
|
Разрешение по вертикали |
12 бит(16 бит в режиме увеличения разрешения (ERES))
|
||
|
Макс. частота дискретиз. (однокр. сигнал) |
80 МГц |
80 Мгц в 2х канальном режиме 20 Мгц в 4х канальном режиме |
||
|
Эквивалентная частота дискретизации |
20 ГГц |
|||
|
Длина записи (на канал) |
32 М |
|||
|
Внутренний буфер |
0...1000 осциллограмм (запись и воспроизведение) |
|||
|
Интерполяция |
Линейная, Sin X/X |
|||
|
Режимы сбора данных
|
выборка; усреднение; послесвечение |
|||
|
КУРС. ИЗМЕРЕНИЯ |
Функции |
AU; AT; 1/AT
|
||
|
АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ |
По вертикали
|
Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе |
||
|
По горизонтали |
Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
|
|||
|
АНАЛИЗАТОР СПЕКТРА |
Диапазон входных частот |
0...20 МГц |
||
|
Количество точек(интервал) |
1.048.576
|
|||
|
Индикация спектрограммы |
Амплитуда, удержание пика, среднее значение
|
|||
|
Тип окна наблюдения |
Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана-Харриса |
|||
|
ВНЕШНИЙ ДИСПЛЕЙ |
Разрешение
|
до 4000 точек по горизонтали (перестраиваемое разрешение) |
||
|
Стиль отображения
|
Реальное время, цифровое окрашивание, аналоговая интенсивность |
|||
|
ОБЩИЕ СВЕДЕНИЯ
|
Источник питания |
От внешнего ПК (по шине USB), 200 мА |
||
|
Интерфейс |
USB 2.0 (совместимый с USB 1.1) |
|||
|
Системные требования к ПК (миним.) |
Процессор класса Pentium II (или выше), ОС - MS Windows XP (SP2) / Vista, ОЗУ 64/512 Мб (XP Vista 32-bit) -30 Мб для ПО, порт USB 1.1 |
|||
|
Рабочие условия |
Температура:+5 °C ... +45 °C |
|||
|
Габаритные размеры |
Влажность:5%...80% при +25 °C(без образования конденсата) |
|||
|
Масса |
200 * 140 * 35 мм |
|||
|
Комплект поставки |
не более 0,5 кг Кабель USB 2.0 (1), ПО |
|||
