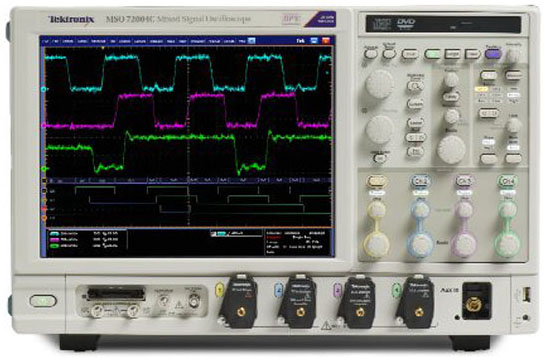

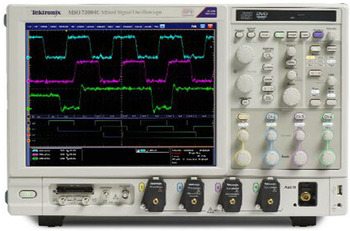

Осциллограф DPO70604C

Цифровой осциллограф на 6 ГГц, 4 канала (50 Ом, TekConnect), скорость нарастания 45 пс (20%-80%), дискретизация 8 бит (5.4 эффективных) в реальном времени до 25 ГГц на всех каналах, память 10 МБ/канал (опция -до 100 МБ/канал), вертикальный шум 0,32%, минимальный шумовой джиттер 450 фс (RMS), DPO/DPX - захват до 300000 осциллограмм/с на каждом канале одновременно, цветной сенсорный XGA-дисплей 30 см, развертка 10 мВ...0.5 В/дел. и 20 пс/дел...1000 с/дел., Pinpoint-синхронизация (более 1400 режимов), запуск по паттерну и телекоммуникационным сигналам (опция), аппаратное восстановление тактовой частоты (опция), БПФ, 53 а/измерений, статистика и гистограммы. Настраиваемый интерфейс MyScope, WindowsXP/ПК: HDD, CDRW, GPIB, USB, LAN, RS232, видеовыход.

Особенности и преимущества
На всех четырех каналах одновременно:

• Модели с полосами пропускания 20, 16, 12,5, 8, 6 и 4 ГГц
• Скорость выборки в реальном времени до 50 Гвыб./с
• Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации
• Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал
• Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами
• Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм
• Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений
• Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных
• Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним
• Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм
• Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения
• Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц
• Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования
• Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников

Области применения

• Анализ целостности, джиттера и временного распределения сигнала
• Проверка, устранение неполадок, определение характеристик и аттестация сложных систем
• Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных
• Анализ шин памяти
• Проверка импульсных источников питания
• Исследование переходных процессов
• Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания
