Осциллограф Fluke-123/S
20 МГц, 2 канала, запоминающий, цифровой, мультиметр, ЖКИ, питание от аккумулятора, Автоматическое измерение 24 параметров сигнала, ТВ синхронизация, SCC120, RS-232
- Цифровой осциллограф, мультиметр, регистратор Trend Plot
- 2 изолированных канала, полоса пропускания 20 и 40 МГц
- Частота дискретизации: 25 Мвыб./с, эквив. 1,25 Гвыб./с
- Автоматические измерения (12 параметров)
- Курсорные измерения (Flukе-124)
- Пиковый детектор (> 40 нс), накопление
- Выделение ТВ строки (NTSC, PAL, PAL+, SECAM)
- Внешняя синхронизация
- Глубокая память: 10 ячеек (Flukе-123), 20 ячеек (Flukе-124)
- Автоустановка параметров развертки (Подключай-и-Смотри)
- Регистратор (до 16 суток, макс/мин/ср.; метки времени)
- Мультиметр: 4 разряда (5000), ± 0,5 %, True RMS
- Оптически изолированные интерфейс RS-232 и порт LPT
- Универсальное питание (до 6,5 часов от аккумулятора)
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | Flk-123 | Flk -124 |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания (-3 дБ) | 0…20 МГц | 0…40 МГц |
| Коэф. отклонения (Коткл.) | 5 мВ/дел…500 В/дел | ||
| Погрешность установки Коткл. | ± (1 % + 0,05 х Коткл. ) | ||
| Время нарастания | < 17,5 нс | < 8,75 нс | |
| Входной импеданс | 1 МОм / 20 пФ | ||
| Макс. входное напряжение | 600 В ср. кв. | ||
| Режимы работы | Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2 | ||
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 20 нс/дел…5 с/дел | 10 нс/дел…5 с/дел |
| Погрешность установки Кразв. | ± (0,1 % + 0,04 х Кразв. ) | ||
| Режимы работы | Основной, медленная развертка Roll (1…60 с/дел) | ||
| СИНХРОНИЗАЦИЯ | Источники синхросигнала | Канал 1, канал 2, внешний | |
| Режимы запуска развертки | Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM) | ||
| Фильтры синхронизации | Связь по перемен. или пост. току | ||
| Вход внешней синхронизации | Оптически изолированный вход, кабель ITP120 (опция) | ||
| СБОР ДАННЫХ | Разрешение по вертикали | 8 бит | |
| Макс. частота дискретизации | 25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал) | ||
| Режимы сбора данных | Выборка, пик. детектор (> 40 нс), сглаживание, накопление | ||
| АВТОМАТИЧЕСКИЕ ИЗМЕРЕНИЯ | Функции по вертикали | U (I) переменное, постоянное, переменное со смещением, пик, дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды | |
| Функции по горизонтали | Частота, +/- коэф. заполнени, +/- ширина импульса, фаза | ||
| КУРСОРНЫЕ ИЗМЕРЕНИЯ (FLK-124) | Один вертикальный курсор | U макс/ мин/ ср., время от начала записи (Roll, Trend Plot) | |
| Два вертикальных курсора | ΔU, ΔT, 1/ΔT, время между событиями (Roll, Trend Plot) | ||
| Два горизонтальных курсора | +/- пик, размах от +пика до -пика, время нарастания и спада | ||
| МУЛЬТИМЕТР | Макс. пределы измерений | 1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ, 800 °C (с датчиком), 0…359°, 2…98 %, 1…10 | |
| Макс. разрешение | 0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °С; 1°; 0,1 % | ||
| Базовая погрешность | ± 0,5 % (постоянное напряжение) | ||
| Дополнительные функции | Δ-измерения, автоудержание | ||
| РЕГИСТРАТОР TREND PLOT | Режимы работы | График мин / макс/ ср. с метками даты и времени | |
| Источник сигнала | Канал 1 (2), 1 и 2 | ||
| Длительность записи | 120 с (15 с/дел)…16 суток (48 ч/дел) | ||
| ОБЩИЕ ДАННЫЕ | Память | 2 осциллограммы, 10 профилей | 20 осциллограмм + профили |
| ЖК дисплей | 8 х 9,6 дел (72 х 72 мм); 240 Ч 240 точек; подсветка | ||
| Напряжение питания | Внешнее через сетевой адаптер NiCd, макс. 4,5 ч | Внешнее через сетевой NiMH, макс. 6,5 ч | |
| Габаритные размеры | 232 х 115 х 50 мм | ||
| Масса | 1,2 кг (с аккумулятором) | ||

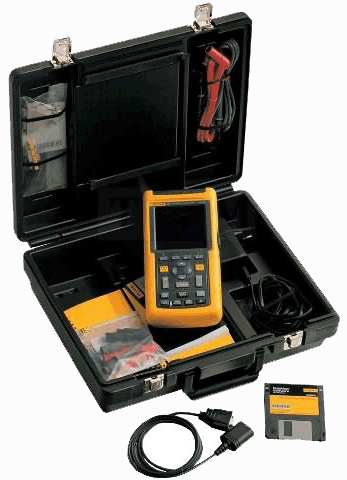

| Комплект поставки | Сетевой адаптер / зарядное устройство; аккумулятор (4); делитель х10 (1, Flukе 124), экранированный кабель (2), насадка-крючок (2), измерительный провод (1), зажим «крокодил» (1), переходник «банан»-BNC (1) | ||
