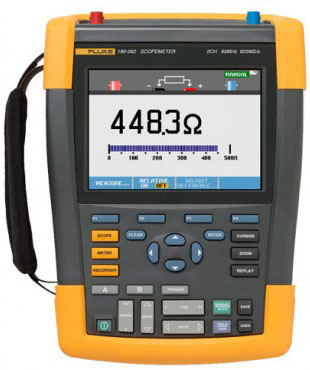

Осциллограф Fluke-190-062
Двухканальный осциллограф-мультиметр Fluke 190-062 ScopeMeter® Series II (60 МГц)
Общее описание
Fluke 190-062 — представитель серии ScopeMeter® II в двухканальных моделях, первые осциллографы с рейтингом безопасности CAT III 1000 В / CAT IV 600 В. Прибор сочетает высокое качества измерений, надежность и портативность, что позволяет выполнять работу в полевых условиях, включая диагностику модулей микроэлектроники. Встроенный индикатор состояния батареи и автоматические функции упрощают работу с прибором.
Основные технические характеристики
Осциллограф
- Диапазон частот: 60 МГц
- Частота дискретизации: до 625 Мвыб/с, максимальное разрешение до 400 пс
- Разрешение: до 400 пс (обнаружение событий от 8 нс)
- Каналы: 2 электрически изолированных входа, канал позволяют одновременно измерять несколько сигналов
- Временная шкала: 5 нс … 2 мин/дел
- Чувствительность входов: 2 мВ … 100 В/дел, шаги деления на шкале
- Память:
- Режим ScopeRecord — до 30 000 точек
- Режим осциллографа — до 10 000 измерений на канал, возможность сохранения настроек прибора
Встроенный мультиметр
- Цветной ЖК-дисплей, 5000 отсчётов (диаг. 153 мм), высота экрана оптимизирована для удобного обзора
- Режимы: Vdc, Vac (rms), Vac+dc (rms), сопротивление, прозвонка, звонок, тест диодов
- Измерение тока: клещи / шунт
- Температура: °C / °F
Ключевые возможности
- Выполняется автоматический запуск и настройка развертки (Connect-and-View™)
- ScopeRecord™ — длительная запись (до 48 часов)
- TrendPlot™ — построение трендов до 22 дней
- Однократная регистрация
- Автоматическое сохранение 100 последних экранов и настроек прибора
- Анализ спектра, увеличение участков осциллограммы
- Горизонтальные и вертикальные курсоры
- Проверка по шаблону «годен/негоден»
- Измерение мощности (ВА, Вт, cos φ)
- Интегральные измерения (мА·с, В·с, Вт·с)
- Безопасность при короткого замыкания и защита компонентов
Память и обмен данными
- До 30 сохранённых экранов и настроек прибора
- До 10 записей
- Изолированные USB-порты для подключения к ПК и внешним модулям
Питание
- Литий ионный аккумулятор 2400 мА·ч, время работы до 4 часов
- Съёмная крышка для доступа к батарее
- Комплект включает все необходимые аксессуары для автономной работы
Механические и защитные характеристики
- Степень защиты: IP51
- Устойчивость к ударам: 30 g, вибрациям: 3 g
- Габариты: 270 × 190 × 70 мм, максимальная длина корпуса рассчитана на удобство переноски
- Вес: 2,2 кг
- Рейтинг безопасности: CAT III 1000 В / CAT IV 600 В
Назначение и преимущества
Fluke 190-062 позволяет быстро и надёжно решать задачи диагностики и измерений в полевых условиях, включая работу с микроэлектроникой и промышленными модулями. Высокая точность, портативность и возможность работы с сохранением настроек прибора делают его идеальным инструментом для инженеров, техников и специалистов по обслуживанию оборудования.
