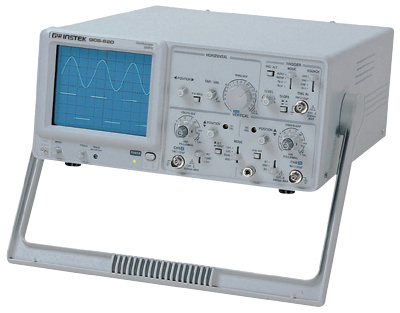

Осциллограф GOS-620
2 канала по 20 МГц, масса 8 кг
- Полоса пропускания 0…20 МГц
- Встроенный функциональный генератор (GOS 620FG)
- Высокая чувствительность (1мВ/дел)
- ТВ-синхронизация
- Модуляция яркости луча (Z-вход)
- Выход канала 1
- Высокая надежность
- Лучшее соотношение цены и качества
Технические характеристики
| канал вертикального отклонения | Полоса пропускания | 0..20МГц (-3дБ) (0..7МГц при усилении х5) |
| Коэф. отклонения (Коткл.) | 5мВ/дел..5В/дел (шаг 1-2-5), усиление .. 5 | |
| Погрешность установки Коткл. | + 3% (+ 5% при усилении х5) | |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза | |
| Время нарастания | < 17,5нс (< 50нс при усилении .. 5) | |
| Входной импеданс | 1МОм/25пФ | |
| Макс. входное напряжение | 300В (DC+AСпик., до 1кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно (частота переключающего коммутатора 250кГц) | |
| Выход канала 1 | > 20мВ/дел на 50Ом | |
| кaнал горизонтального отклонения | Коэф. развертки (Кразв.) | 0,2мкс/дел..0,5с/дел (шаг 1-2-5), растяжка .. 10 |
| Погрешность установки Кразв. | + 3% (+ 5% при растяжке х10) | |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза | |
| Режимы запуска развертки | Автоколебательный, ждущий | |
| синхронизация | Источники синхронизации | Канал 1, канал 2, каналы 1 и 2 поочередно, сеть, ТВ-сигнал, внешний |
| Фильтр синхронизации | Связь по переменному току | |
| Уровень внеш синхронизации | До 300В (DC+Acпик., до 1кГц) | |
| Вход внешней синхронизации | 1МОм/30пФ | |
| X-Y вход | Полоса пропускания | 0..500кГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел..5В/дел (+ 4%) | |
| Разность фаз X-Y | < 30 в диапазоне 0..50кГц | |
| Z-вход | Частотный диапазон | 0..2МГц |
| Чувствительность | ~5В (макс. до 30В DC+ACпик., до 1кГц) | |
| Входное сопротивление | 47кОм | |
| ЭЛТ | Размер экрана | 8.. 10дел. (1дел.=10мм) |
| Напряжение ускорения | 2кВ | |
| функциональный генератор | Частотный диапазон | 0,1Гц..1МГц (7 поддиапазонов с плавной регулировкой 10:1) |
| Форма выходного сигнала | Синус, прямоугольник, треугольник | |
| Выходной уровень | До 14В (размах), плавная регулировка | |
| Постоянное смещение | + 6В | |
| Коэффициент гармоник | < 2% ( в полосе 10Гц..100кГц) | |
| Время нарастания/спада | < 120нс на 50Ом | |
| Асимметрия импульсов | + 2% (на 1кГц) | |
| Выходное сопротивление | 50Ом | |
| общие данные | Напряжение питания | 115В/230В+ 15%, 50/60Гц |
| Потребляемая мощность | 45ВА (GOS 620FG), 40ВА (GOS 620) | |
| Габаритные размеры | 310x150x455мм | |
| Масса | 8.5кг (GOS 620FG), 8.0кг (GOS 620) |
