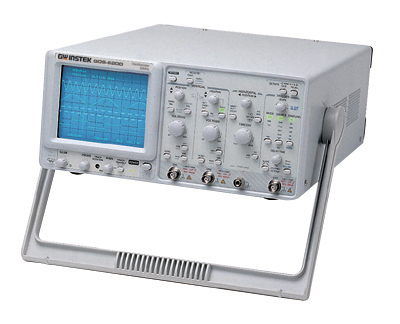

Осциллограф GOS-6200
2 канала по 200 МГц, 7 видов маркерных измерений, автоматичесое измерение временных параметров сигнала две развертки, квазиэлектронное управление, память на 10 состояний органов управления, блок выделения TV строки, масса 9 кг
- Полоса пропускания 0…200 МГц
- Курсорные измерения, и экранная графика (7 функций)
- Автоматическая/ручная установка коэффициента развертки
- Задержанная развертка
- Автоматическое измерение параметров
- Блок выделения ТВ-строк (NTSC, PAL, SECAM)
- Автоматическая установка уровня синхронизации
- Память на 10 установок органов управления
- ТВ-синхронизация (построчная и покадровая)
- Выход сигнала синхронизации
- Модуляция яркости луча (Z-вход)
- Квазиэлектронное управление
- SMT-технология – высокая надежность и качество
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания | 0…200МГц (-3дБ) (0... 20МГц при 2мВ/дел) |
| Коэф. отклонения (Коткл.) | 2м/дел…5В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл | + 3% при размере изображения 5дел. | |
| Регулировка Коткл | Плавное перекрытие в 2,5раза | |
| Время нарастания | < 1.75нс (< 17,5нс при 2мВ/дел) | |
| Входной импеданс | 1Мом/25пФ | |
| Задержка изображения | Обеспечивает возможность наблюдения переднего фронта | |
| Макс. входное напряжение | 400В (DC+AСпик., до 1кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно | |
| Канал горизонтального отклонения | Коэф. развертки А (основная) | 20нс/дел…0.5с/дел (шаг 1-2-5), растяжка х10 |
| Коэф. развертки В (задерж-ая) | 20нс/дел…50мс/дел (шаг 1-2-5), растяжка х10 | |
| Погрешность установки Кразв. | ±3% (±5% при растяжке х10) | |
| Регулировка Кразв | Плавное перекрытие в 2,5 раза | |
| Задержка запуска развертки В | 1мкс…5с, плавная регулировка | |
| Режимы запуска разверток | Автоколебательный, ждущий | |
| Режимы работы разверток | А,В,А подсвеченная В | |
| Синхронизация | Источники синхронизации | Канал 1, канал 2, сеть, ТВ-сигнал, внешний, внешний 1:10 |
| Фильтры синхронизации | Связь по AC/DC, ФНЧ, ФВЧ, фильтр шумов квантования | |
| Уровень внеш. синхронизации | До 400В (DC+Acпик., до 1кГц) | |
| Вход внешней синхронизации | 1МОм/25пФ | |
| Выход сигнала синхр-ии | Напряжение 25мВ/дел на 50 Ом, частота 0…10МГц | |
| Курсорные измерения | Функции | D V, D V%, D VdB, D Т, 1/D Т, D Т%, D φ |
| Разрешение | 1/100 деления | |
| Диапазон эфф. измерений | По вертикали + 3 дел., по горизонтали + 4 дел. | |
| Погрешность измерения | + 3% в эффективном диапазоне | |
| Автоматические измерения | Функции | Частота, период, длительность импульса, скважность |
| Частотный диапазон | 50Гц…200МГц | |
| Формат индикации | 6 разрядов | |
| Погрешность измерения | + 0,01% (1кГц... 200МГц), + 0,05% (50Гц... 1кГц) | |
| X-Y вход | Полоса пропускания | 0…500кГц (-3дБ) |
| Коэффициент отклонения | 2мВ/дел… 5В/дел (+ 3%), внеш. 0,1В/дел (+ 5%), внеш. 1:10 1В/дел (+ 5%) | |
| Разность фаз X-Y | < 3° в диапазоне 0…50 кГц | |
| Z-вход | Частотный диапазон | 0... 5МГц |
| Чувствительность | > 5В (макс. до 30В DC+Acпик., до 1кГц) | |
| Входное сопротивление | 5кОм | |
| ЭЛТ | Размер изображения | 8х10дел. (1дел.=10мм) |
| Напряжение ускорения | 14.5кВ | |
| общие данные | Напряжение питания; Потребляемая мощность; Габаритные размеры; Масса | 100В/120В/230В+ 10%, 50/60 Гц; 90ВА; 310 х 150 х 485мм; 9.5кг |
