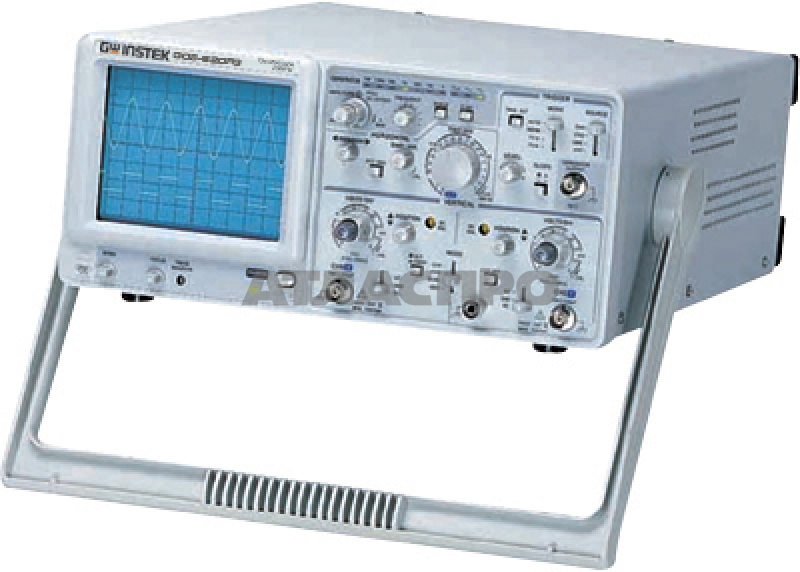

Осциллограф GOS-653G
2 канала по 50 МГц, две развертки, масса 8,2 кг
- Полоса пропускания 0…50 МГц
- Высокая чувствительность (1мВ/дел)
- Задержанная развертка (GOS 653G)
- Автоматическая установка уровня синхронизации
- ТВ-синхронизация
- Модуляция яркости луча (Z-вход)
- Дополнительный выход канала 1
- Высокая надежность
| Характеристики | Параметры | Значения |
| Канал вертикального отклонения | Полоса пропускания | 0…50МГц (-3дБ) (0... 15МГц при 1мВ/дел... 2мВ/дел) |
| Коэф. отклонения (Коткл.) | 1мВ/дел... 5В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | + 3% (+ 5% при 1мВ/дел... 2мВ/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2,5раза | |
| Время нарастания | < 7нс (< 23нс при 1мВ/дел... 2мВ/дел) | |
| Входной импеданс | 1МОм/25пФ | |
| Задержка изображения | Обеспечивает возможность наблюдения переднего фронта (GOS 653G/658G) | |
| Макс. входное напряжение | 400В (DC+AСпик., до 1кГц) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно с автовыбором (частота переключающего коммутатора 250кГц) | |
| Выход канала 1 | > 50мВ/дел на 50Ом | |
| Канал горизонтального отклонения | Коэффициент развертки (Кразв.) А (основная) | 0,1мкс/дел... 0,5с/дел (шаг 1-2-5), растяжка х10 |
| Коэффициент развертки (Кразв.) В (задержанная) | 0,1мкс/дел... 0,5мс/дел (шаг 1-2-5), растяжка х10 (GOS 653G/658G) | |
| Погрешность установки Кразв. | + 3%(+ 5... 8% при растяжке х10) | |
| Регулировка Кразв. | Плавное перекрытие в 2,5раза | |
| Задержка запуска развертки В | 1мкс... 5мс (+ 5%), плавная регулировка (GOS 653G/658G) | |
| Режимы запуска разверток | Автоколебательный, ждущий, однократный | |
| Режимы работы разверток | А (GOS 652G); А, В, А подсвеченная В (GOS 653G/658G) | |
| Синхронизация | Источники синхронизации | Канал 1, канал 2, каналы 1 и 2 поочередно, сеть, внешний |
| Фильтры синхронизации | Связь по постоянному/переменному току, ФВЧ, ТВ | |
| Уровень внеш. синхронизации | До 100В (DC+Acпик., до 1кГц) | |
| Вход внешней синхронизации | 1МОм/35пФ | |
| Курсорные измерения | Функции | D V, D V%, D VdB, D Т, 1/D Т, D Т%, D φ |
| Разрешение | 1/25 деления | |
| Диапазон эфф. измерений | По вертикали + 3 дел., по горизонтали + 4 дел. | |
| Погрешность измерения | + 3% в эффективном диапазоне | |
| X-Y вход | Полоса пропускания | 0... 2МГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел... 5В/дел (+ 4%) | |
| Разность фаз X-Y | < 30 в диапазоне 0... 50кГц (GOS-652G), | |
| Z-вход | Частотный диапазон | 0... 5МГц |
| Чувствительность | > 3В (макс. до 50В DC+Acпик., до 1кГц) | |
| Входное сопротивление | 5кОм | |
| ЭЛТ | Размер экрана | 8´ 10дел. (1дел.=10мм) |
| Напряжение ускорения | 12кВ | |
| Oбщие данные | Напряжение питания | 100/120/220/230 В+ 10%, 50/60 Гц |
| Потребляемая мощность | 70 ВА | |
| Габаритные размеры | 310 x 150 x 455мм | |
| Масса | 8,2 кг |
