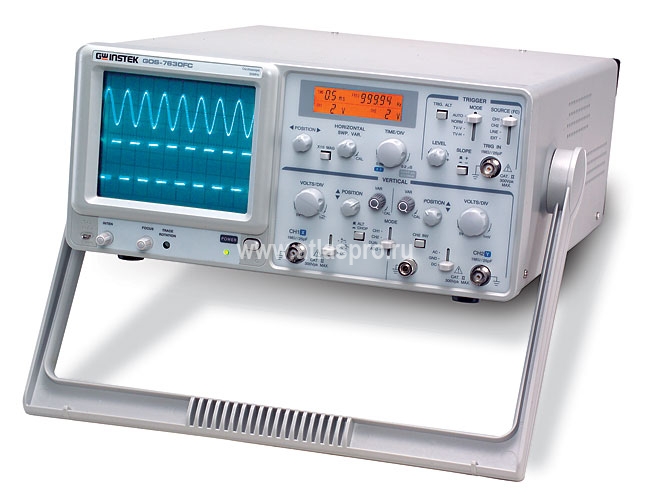

Осциллограф GOS-7630 FC
30 МГц, 2 канала, чувствительность 1 мВ/дел, вход внеш. синхронизации, дополнительные режимы: XY, растяжка сигнала, Z-вход, TV-синхронизация, встроенный 5-ти разрядный частотомер, цифровое табло (В/дел, с/дел, измерение частоты), автоустановка коэф. развертки, квазиэлектронное управление, масса 8,2 кг
- Полоса пропускания 0…30 МГц
- Встроенный 5-ти разрядный частотомер
- ЖК-индикатор: индикация Коткл., Кразв. частоты
- Высокая чувствительность (1 мВ/дел.)
- ТВ синхронизация (TV-V, TV-H)
- Модуляция яркости луча (Z-вход)
- Автоустановка коэффициента развертки
- Выход канала 1
- Высокая надежность
- Лучшее соотношение цены и качества
Технические данные:
| ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| КАНАЛ ВЕРТИКАЛЬНОГО ОТКЛОНЕНИЯ | Полоса пропускания | 0…30МГц (-3дБ) (0…7МГц при усилении х5) |
| Коэф. отклонения (Коткл.) | 5мВ/дел…5В/дел (шаг 1-2-5), усиление x5 | |
| Погрешность установки Коткл. | ±3% (±5% при 1 мВ/дел, 2 мВ/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2,5 раза | |
| Время нарастания | ≤11,7нс (≤ 50нс при 1 мВ/дел, 2 мВ/дел) | |
| Входной импеданс | 1МОм/25пФ | |
| Макс. входное напряжение | 300В (DC+AСпик., до 1кГц) | |
| Режимы работы | Канал 1, канал 2, каналы 1+2, каналы 1 и 2 прерывисто или поочередно | |
| Выход канала 1 | ≥20мВ/дел на 50Ом, частота 50 Гц ~ 5 МГц | |
| КАНАЛ ГОРИЗОНТАЛЬНОГО ОТКЛОНЕНИЯ | Коэф. развертки (Кразв.) | 0,2мкс/дел…0,5с/дел (шаг 1-2-5), растяжка x10 |
| Погрешность установки Кразв. | ±3% (±5% при растяжке х10) | |
| Регулировка Кразв. | Плавное перекрытие в 2,5 раза | |
| СИНХРОНИЗАЦИЯ | Источники синхронизации | Автовыбор, канал 1, канал 2, сеть, внешний |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ (кадр, строка) | |
| Уровень внешней синхронизации | До 300В (DC+Acпик., до 1кГц) | |
| Вход внешней синхронизации | 1МОм/30пФ | |
| X-Y ВХОД | Полоса пропускания | 0…500кГц (-3дБ) |
| Коэффициент отклонения | 5мВ/дел…5В/дел (?4%) | |
| Разность фаз X-Y | ≤ 3° в диапазоне 0…50кГц | |
| Z-ВХОД | Частотный диапазон | 0…2МГц |
| Чувствительность | ≥5В (макс. до 30 В DC+ACпик., до 1кГц) | |
| Входное сопротивление | 47кОм | |
| ЭЛТ | Размер экрана | 8 x 10дел. (1дел.=10мм) |
| Напряжение ускорения | 2кВ | |
| ЖК - ИНДИКАТОР | Функции | Отображение коэффициента развертки, коэф. отклонения, X-Y режим, частоты входного сигнала (5 разрядов) |
| Подсветка | Оранжевая | |
| ЧАСТОТОМЕР | Диапазон | 50 Гц…30 МГц |
| Число разрядов | 5 | |
| Погрешность измерения | ±0,05 %: 50 Гц – 1 кГц, ±0,02 %: 1 кГц – 30 МГц | |
| Чувствительность | > 2 делений по горизонтальной оси | |
| ОБЩИЕ ДАННЫЕ | Напряжение питания | 115В/230В ±15%, 50/60Гц |
| Габаритные размеры | 310 x 150 x 455мм | |
| Масса | 8.2 кг | |
| Температура хранения | -10~+70 °C при влажности не более 70% | |
| Комплект поставки | Шнур питания (1), пробник х1 / х10 (2) |
