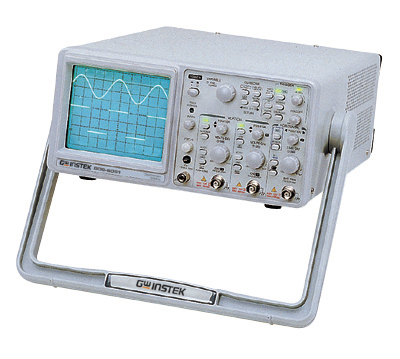

Осциллограф GRS-6052 A
2 канала, полоса пропускания 50 МГц, аналоговый и цифровой режимы работы, частоты дискретизации до 20 Мвыборок/с, эквивалентная частота дискретизации до 500 Мвыборок/с, коэффициент развертки от 10 нс/дел. до 20 с/дел., коэффициент отклонения от 1 мВ/дел до 20 В/дел., курсорные измерения, ТВ-синхронизация, интерфейс RS-232C
Цифровой режим:
- Максимальная скорость дискретизации 500 МВыборок/сек.
- Задержка запуска развертки (до 10 периодов)
- Прокрутка осциллограммы с коэффициентом развертки до 100 с/дел.
- Развертка однократного сигнала с возможностью его прокрутки
- Режим усреднения (от 2 до 256 разверток)
- Включение/выключение режима сглаживания
- Максимальный коэффициент развертки 10 нс/дел.
- Запись/считывание до 10 осциллограмм
- Запись/считывание до 10 профилей
Аналоговый режим:
- Коэффициент усиления от 1 мВ/дел. до 20 В/дел.
- Курсорные измерения (ΔV, ΔT, 1/ΔT)
- Растяжка развертки (х5, х10, х20)
- Одновременная индикация основной и растянутой развертки
- Автовыбор источника синхросигнала в 2-канальном режиме
- ТВ синхронизация
- Выход канала 1
- Модуляция яркости луча (Z-вход)
- Режим развертки внешним сигналом (X-Y вход)
- Интерфейс RS-232
- Собран по SMT технологии
| Характеристики | Параметры | Значения |
| канал вертикального отклонения | Полоса пропускания | GRS-6052: 0…50МГц (-3дБ) (0¼ 7МГц при 1мВ/дел, 2мВ/дел) |
| Коэф. отклонения (Коткл.) | 1мВ/дел…20В/дел (шаг 1-2-5) | |
| Погрешность установки Коткл. | ± 3% (5мВ/дел¼ 20В/дел) | |
| Регулировка Коткл. | Плавное перекрытие в 2.5 раза | |
| Время нарастания | < 5.83нс (< 50нс при 1мВ/дел, 2мВ/дел) GRS-6052: | |
| Входной импеданс | 1МОм/25пФ | |
| Постоянное смещение | ±1В (< 100мВ/дел), ±10В (100мВ…1В/дел), ±100В (> 1В/дел) | |
| Макс. входное напряжение | 300В (400Впик.) | |
| Режимы работы | Канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто/поочередно | |
| канал горизонтального отклонения | Коэф. развертки (Кразв.) | 0.2мкс/дел…0.5с/дел (шаг 1-2-5), растяжка х10 – в режиме реального времени |
| Погрешность установки Кразв. | ± 3% | |
| Регулировка Кразв. | Плавное перекрытие в 2.5 раза | |
| Режимы запуска развертки | Автоколебательный, ждущий | |
| синхронизация | Источники синхронизации | Канал 1, канал 2, сеть, ТВ-кадр, ТВ-строка, внешний |
| Уровень внеш. синхронизации | До 300В (400Впик.) | |
| Вход внешней синхронизации | 1МОм/20пФ | |
| аналого-цифровое преобразование | Скорость дискретизации | До 20Мвыборок/с (2канальный режим) |
| Эфф. полоса пропускания | Периодический сигнал: 0¼ 50МГц (GRS-6052)
| |
| Число разрядов АЦП | 8 | |
| Разрешение АЦП | 25 точек/дел. по вертикали | |
| Режимы работы | Ждущий, однократный, пред- и послезапуск, усреднение (2,4,16,64,256 уровней), прокрутка, удержание, сглаживание, интерполяция | |
| курсорные измерения | Функции | D V, D V%, D VdB, D Т, D Т%, D φ |
