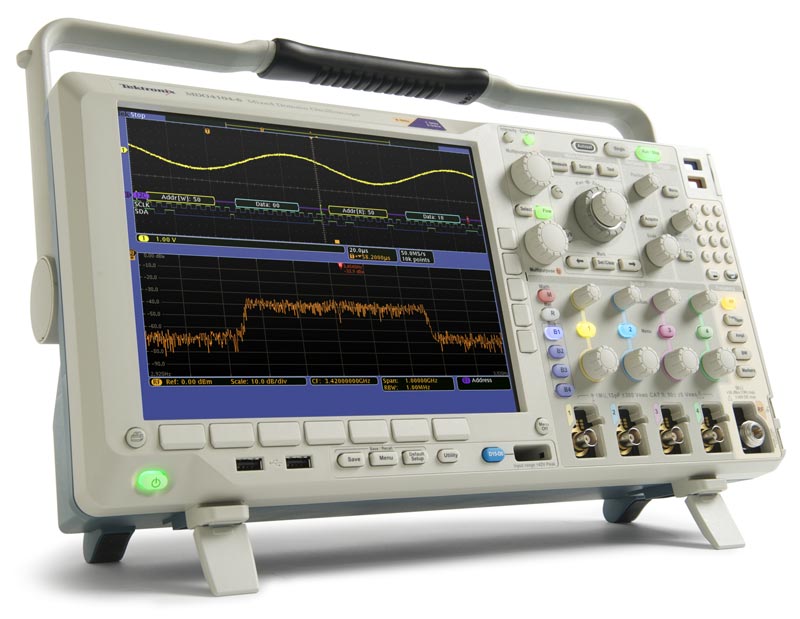

Осциллограф MDO4104B-6

16 цифровых каналов: Разрешение до 60 пс (MagniVu™). 4 аналоговых канала: Полоса пропускания 1 ГГц. Частота дискретизации по всем аналоговым каналам 5 Гвыб/с

Уникальные осциллографы смешанных сигналов MDO4000 обеспечивают регистрацию аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени. Будучи предназначенными для тестирования и наладки электронных схем, эти приборы позволяют исследовать сигнал и осуществлять измерения в частотной и временной областях одновременно. В основу этих приборов заложена высокопроизводительная платформа MSO4000B.


Tektronix комбинированный осциллограф MDO4000

Основные функции:

 Для измерений во временной области

• 16 цифровых каналов: Разрешение до 60 пс (MagniVu™)
• 4 аналоговых канала: Полосы пропускания 1 ГГц и 500 МГц, Частота дискретизации по всем аналоговым каналам 5 Гвыб/с

Для измерений в частотной области (спектрального анализа)

Выделенный входной канал РЧ-диапазона:

• Диапазон частот 3 ГГц или 6 ГГц
• Ультраширокая полоса захвата ≥1 ГГц
• +Peak, -Peak, Average, Sample Detection
• Отсележиване нормальных средних, максимальных и минимальных значений (по отдельности и одновременно)
• Окно спектрограмм (позволяет наблюдать и досконально изучить явление медленных изменений РЧ сигнала)
• Автоматические маркеры пиков частоты и амплитуды пиков спектра
• Ручные маркеры (для измерений непиковых значений)
• Отдельная панель управления РЧ канала

Регистрация аналоговых, цифровых и радиочастотных сигналов с корреляцией по времени:

• наблюдение за изменениями амплитуды, частоты или фазы во времени
• Анализ спектра в любой записанный момент времени
• Возможность независимой установки параметров регистрации сигнала во входных каналах частотной и временной областей
• Длина записи по всем каналам 20 млн выборок
• Функция Wave Inspector® для автоматического поиска и навигации по записанному сигналу
• Частота экрана >50 000 осциллограмм в секунду
• Цветной XGA дисплей с диагональю 10,4" (264 мм)

Расширенная синхронизация (более 135 комбинаций) и анализ сигналов для последовательных и параллельных шин:

• I2C, SPI, USB 2.0, CAN, LIN, FlexRay, RS-232, RS-422, RS-485, UART, I2S
  Left Justi?ed (LJ) (выравнивание по левому полю), Right Justi?ed (RJ) (выравнивание по правому полю)
• TDM, Ethernet, MIL-STD-1553 (с соответствующим прикладным модулем) и Парал

44 автоматических измерений и БПФ:

• Мощность канала
• Коэффициент мощности соседнего канала (ACPR)
• Занимаемая полоса частот (OBW)

Интерфейсы:

• USB - HOST (2 разъёма на передней панели и 2 на задней)
  сохранение данных
• отправка на печать на принтере
• подключение USB-клавиатуры
• USB - Device (1 разъём на задней панели)
  связь с ПК
• прямая печать на принтеры с функцией PictBridge®
  LAN (10/100/1000BASE-T Ethernet)
• сетевое подключение
• Video OUT Port
• передача изображения на монитор или проектор
• Модуль прикладных программ для анализа систем питания (приобретается дополнительно)

  Области применения

Системная отладка устройств со встроенными средствами беспроводной связи

• Отладка встраиваемых модулей беспроводной связи распространенных стандартов с частотами до 6 ГГц (WLAN, Bluetooth, Zigbee, и т.д.)
• Отладка систем беспроводных связи собственной разработки с амплитудной, частотной или фазовой корреляцией
• Анализ временой и частотной области сигнала одним прибором
• Мониторинг нескольких точек разрабатываемого оборудования одновременно
• Широкополосный анализ двухдиапазонных трансиверов. Например, захват сигналов Zigbee на частоте 900 МГц и Bluetooth на частоте 2,4 ГГц за один проход

Анализ временных соотношений в комбинированных устройствах

• Наблюдение изменений РЧ спектра во времени при включении ГУН/ФАПЧ
• Простое измерение времени установления при включении или выключении РЧ сигналов
• Простое измерение задержки между управляющими сигналами цифровых шин или командами, передаваемыми по последовательным шинам и изменением РЧ сигнала

Спектральный анализ

• Изучение радиочастотного спектра с обычным набором инструментов анализатора спектра
• Обзор широкого спектра за один раз благодаря пропускной способности (полосе захвата) ≥1 ГГц

Поиск источников шумов и помех

• Анализ основных причин, вызывающих излучаемую или наведенную эмиссию
• Оценка влияния импульсного источника питания на остальные части системы
• Корреляция с сигналами во временной области позволяет выявлять основные источники шума

В дополнение к впервые представленным возможностям комбинированного анализа, MDO4000 обладает всеми функциями осциллографов смешанных сигналов Tektronix серии MSO4000B. Серия MSO4000B предлагает широкий набор функций для ускорения отладки на каждом этапе проектирования – от быстрого обнаружения и регистрации аномалии, до поиска определенного события в записанном сигнале, анализа его характеристик и воздействия на работу устройства в целом.

Стандартные аксессуары и принадлежности

• Четыре пассивных пробника TPP0500 (модели 500 МГц) или TPP1000 (модели 1 ГГц)
• Один логический пробник P6616 (16 каналов)
• Адаптер N-BNC (103-0045-00)
• Программное обеспечение OpenChoice ® для настольных ПК и NI
• LabVIEW SignalExpress™ TE (LE версия)
• Краткое справочное руководство и документация на компакт-диске
• Крышка передней панели
• Кабель питания
