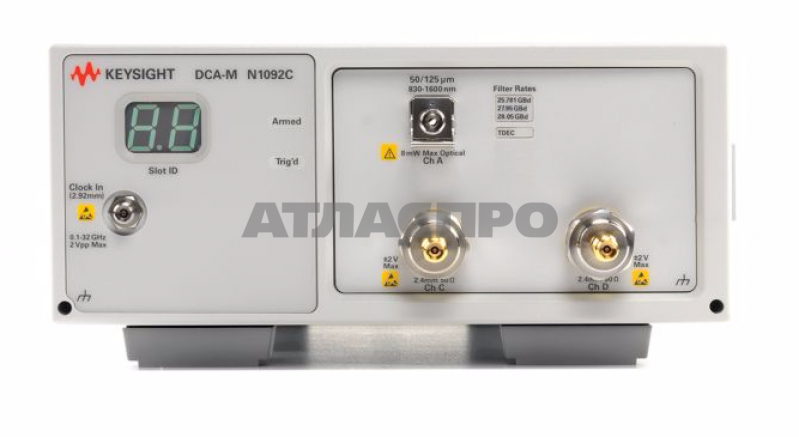

N1092C стробоскопический осциллограф DCA-M

Один оптический и два электрических канала, полоса пропускания 30ГГц (оптич), 50ГГц (электр), поддерживаемые скорости передачи данных 20,6 Гбит/с до28 Гбит/с

Анализатор электрических и оптических сигналов и рефлектометр во временной области

• Платформа состоит из базового блока и измерительных модулей
• Прецизионные измерения параметров высокоскоростных сигналов с помощью одной клавиши
• Широкие функциональные возможности по анализу сигналов
• Интерфейс FlexDCA позволяет повысить эффективность тестирования в ходе исследований и разработок и в процессе производства
• Оптические модули для тестирования в процессе разработки и производства приемопередатчиков
• Электрические модули для тестирования в процессе разработки и определения параметров специализированных СБИС/ПЛИС/ИС
• Модули для измерения параметров отражения и передачи во временной области и S-параметров в процессе разработки устройств с последовательными шинами и определения характеристик кабелей и печатных плат

Основные возможности и технические характеристики:

• Полоса пропускания 30 ГГц (оптический канал), 50 ГГц (электрические каналы)
• Входные разъемы FC/PC и 2,4 мм
• Высочайшая чувствительность благодаря уровню собственных шумов менее 5 мкВт (оптический канал) и 310/600 мкВ (электрические каналы)
• Высокая пропускная способность благодаря частоте дискретизации 250 кГц
• Высокая точность анализа сигналов с большой скоростью передачи данных благодаря величине джиттера менее 200 фс
• Малые габаритные размеры благодаря компактной конструкции
